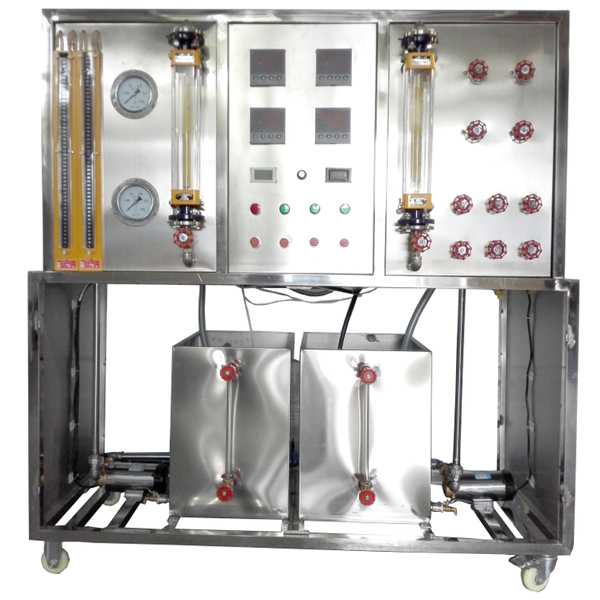

換熱器綜合實驗臺

1、理解板式、列管及套管換熱器的構造特別點及傳熱功能的差別。

2、掌控把握各換熱器功能測量試驗方法，理解影響換熱器功能的因素。

3、深入對順流和逆流兩種流動方法換熱器換熱能力差別的認識。

4、掌控把握流體流速、流量、壓力、溫度（℃）（℃）（℃）等功能數值的測量技術。

主要配備裝備裝備：

套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調動閥門組，阻力測量試驗壓力表及U型差壓計，加熱功率（W）（W）（W）由固體調壓模型塊無級調動，萬能信號寫入巡檢儀顯露溫度（℃）（℃）（℃），電流（A）（A）（A）表，電壓（V）（V）（V）表，不銹鋼臺架及控制屏等。

技術功能數值：

1、寫入電源：三相AC380V±10% 50Hz，功率（W）（W）（W）6.5KW。

2、換熱器面積：列管換熱器0.36m2，板式換熱器0.56m2，套管換熱器 0.21m2。

3、電加熱總功率（W）（W）（W）：≦6.0KW，加熱溫度（℃）（℃）（℃）：≤80℃。

4、冷、熱水泵功能數值： 流量： 20L/min ，揚程：12m，功率（W）（W）（W）：120W。

5、轉子流量計：二臺并聯，熱水流量測量界限：16—160L/h，冷水流量測量界限：40—400L/h。

6、原水箱：304 不銹鋼材料，容積：80L（冷水箱有蓋密封，防止落灰，配備裝備裝備有液位顯露裝置；水箱入口配備裝備裝備有浮球閥以保證水箱水位恒定）。

7、熱水箱 ：304不銹鋼材料，容積：60L（熱水箱有蓋密封，與冷水箱單獨，配備裝備裝備有液位顯露裝置）。

8、溫度（℃）（℃）（℃）測量：測量系統配備裝備裝備有智能溫度（℃）（℃）（℃）控制儀表（PID調動控溫，精確度 ±0.2℃），高精確度PID調壓模型塊電子線路。

9、外觀尺寸：1200×600×1700mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。

換熱器綜合實驗臺,模型塊化電子設計創新實驗裝置

ZRSYX-MDZ模型塊化電子設計創新實驗箱是針對電子設計應用的創新實驗而研發的一種完全模型塊化的創新實驗箱。提供給學生的可以是一套完全單獨的完整的器件，由學生自己焊接組裝、調動測量試驗，也可以是一套組裝好的設定有專門功能的單片機或EDA應用小系統，學生可以自己寫程序，完成自己的功能，培養學生的動手能力、解析問題和解決問題的能力，為培養高素質的應用型人才打好扎實的基礎。
一、總體硬件含有概括和構造形式
1、由鋁木合金箱體、高功能線性電源（也可以USB取電）、基礎信號源、單片機實驗模型塊接入區和單片機實驗模型塊等含有概括。
2、實驗箱供電電源交流ACACAC一相220V/50Hz。
二、詳細技術功能數值
1、基礎信號源
1）提供+5V/2A 電源，由三組4芯電源座輸出。
2）提供±12V/1A，由2組5芯電源插頭座輸出。
3）提供0～5V連續可調模仿量輸出1路，作為 A/D變換的模仿量。
以上每路電源均設定短路、過流保護功能。
4）提供8路開關量寫入和輸出電子線路，寫入和輸出連連連接口分別用8芯排線引出。
5）設定2位共陰或共陽數碼管，段碼用8芯排線引出，位碼用鍍金插孔引出。
6）提供二路帶消抖±單脈沖信號輸出。
7）設定1MHZ和500KHZ國定脈沖輸出。
8）設定IC-14含有概括電子線路插頭座一個，用來靈活拓展常用門電子線路。
9）設定高電平和低電平復位電子線路個一路。
10）設計有4相5線步進電機、5V直線DC電機及其驅動電子線路。
以上電子線路輸出端均帶保護電子線路，在接線錯誤時，不會損壞設備。
