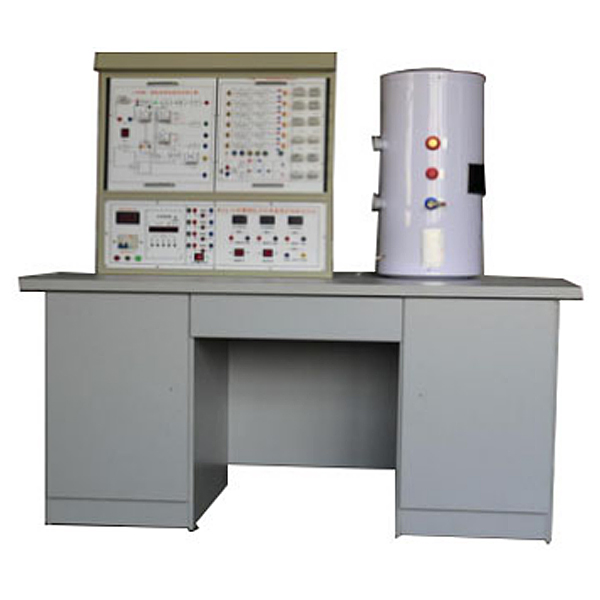

家用智能電熱水器裝修實驗裝置

家用電熱水器維修與裝配實驗裝置是按照中華人民共和國勞動和社會保障部發布的《“家用電子設備維修工”職業技能實驗和鑒定設備技術規范》，按照職業教育的教學和實驗要求而研發的設備，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子設備原理與維修等課程的實驗教學。

本實驗裝置同時適用職業學院、技工學校、農民工職業培訓、職教中心、鑒定站 / 所的家電類專業及家電維修工類維修實操，以及中級、**工的技能鑒定考核。

二、家用智能電熱水器維修與裝配實驗裝置系統含有概括

1. 本裝置由實驗控制屏、實驗桌、電熱水器和實驗集合套件四部分含有概括，實驗控制屏（鋼制雙層亞光密紋噴塑構造，鋁塑實操實操操作面板）

2. 交流ACACAC電源（均帶有過流保護）

輸出電源：市電不隔離輸出 220V 50HZ、隔離變壓器輸出 220V 50HZ

3. 直線DC電源：± 24V/+12V/+5V

4.電熱水器器： 遙控密閉型儲水式電熱水器

5.制冷制熱與家電維修技能教學系統：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（***多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

（三）實驗集合套件

本裝置由遙控密閉型儲水式電熱水器模型塊、實驗水箱，循環水泵、智能實驗考核系統含有概括。

1. 電熱水器實驗模型塊

配備裝備裝備電熱器內部電子線路控制系統原理圖，故障模仿檢驗測量試驗點，內置設故排故系統（可由電腦隨機故障點）、故障點應用可更換透明元件、即學生按照故障情況排查損壞元件，應用插拔式更換元件。

家用智能電熱水器裝修實驗裝置,建筑給排水電氣及自動化實驗臺

一、基礎簡介
給排水對象模型整體應用鋁型材框體構造和網孔板實行設計，主要給排水管道設備裝配在鋼架底座上、具備開放式的特別點，由生活給水系統、消防給水系統、熱水給水系統、排水系統、污水處置整理系統和控制系統六個部分含有概括。
二、功能特性：
1、不銹鋼水盤，冷、熱兩用水龍頭，模仿兩層建筑、網孔式房間、4個住戶用水終端
2、水池：不銹鋼制作，一路寫入四路輸出，向各系統提供恒定水源，設定有浮球開關和排氣孔，保證水池水位。
3、三相水泵：兩臺，為恒壓供水系統提供動力
4、一相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力
5、壓力變送器：檢驗測量試驗恒壓供水系統水管內當前壓力值，可檢驗測量試驗0～400KPa壓力
6、膜盒壓力表：檢驗測量試驗恒壓供水系統水管內當前壓力值，可檢驗測量試驗0～400KPa壓力
7、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實驗時向用戶終端提供水源，內設高、低水位開關完成水泵的自動啟停
8、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實驗時向用戶終端提供壓力水源
9、高低壓力開關：檢驗測量試驗氣壓供水系統管道當前壓力，為水泵啟停提供信號
10、壓力表：檢驗測量試驗氣壓供水系統管道當前壓力，可檢驗測量試驗0-1MPa壓力
11、熱水器：為供熱/暖系統提供熱源，內置溫度（℃）（℃）（℃）檢驗測量試驗和控制電子線路
12、散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣
三、設備含有概括及特別點
1、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等含有概括。管路應用不銹鋼復合管實行設計，可實行不銹鋼復合管的切割、裝配和通水試驗實操，經過控制系統可完成生活給水系統的變頻恒壓供水功能，完成單泵變頻控制或雙泵變換控制等功能；經過脈沖式水表可以完成用水量的計量。
