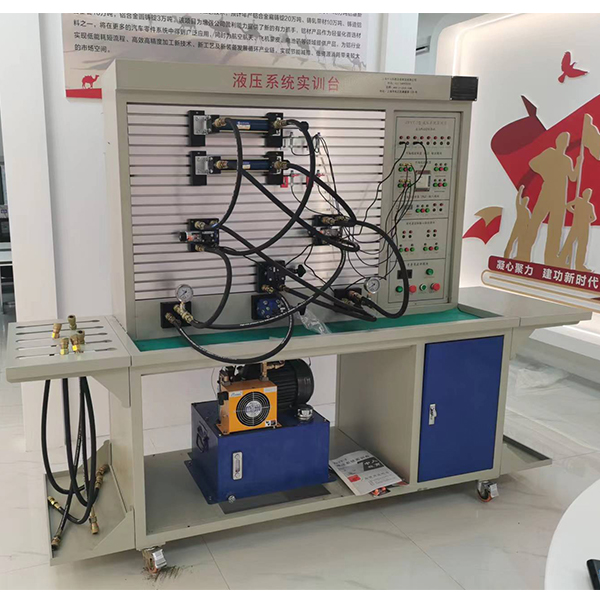

工業型液壓傳動實驗臺

工業型液壓傳動實驗臺,單片機創新實驗研發實驗臺

工業型液壓氣動綜合實驗臺（液壓部分）是按照現代教學特別點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它應用先進的力士樂技術的液壓元件和獨特的模型塊化，含有概括了插接便利的系統集合，適用高等院校、中等專業學校及職業技工學校的學生實行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提升和加強了學生的創新設計能力的目的。
一、主要特別點:
1.系統全部應用標準的工業液壓元件，使用安全可靠，貼近工業化。
2.快速可靠的連接方法，特殊的密封連連連接口，保證實驗組裝便利快捷，拆接不漏油，清潔干凈。
3.精確的測量儀表器具，便利的測量方法，使用簡便，測量精確可靠。
4.應用可編控制器（plc）與微機通訊，完成電氣自動化控制、可在線編程監控及故障檢驗測量試驗。
①常用液壓元件的功能測量試驗
1.液壓泵的特性測量試驗
2.溢流閥的特性測量試驗（靜態測量試驗）
3.節流調動速度閥的特性測量試驗
②液壓傳動基礎線路實驗：
1.溢流閥調壓線路
2.簡便壓力調定線路
3.溢流閥緩沖線路
4.二級壓力線路
5.雙向壓力調動線路
6.多個溢流閥的調壓線路




工業型液壓傳動實驗臺,單片機創新實驗研發實驗臺

一、系統構造

實驗研發系統集實驗桌、綜合實驗平臺等于一體，綜合實驗平臺應用含有概括一體化設計，也可以經過總線插頭座拓展一些新的實驗。

二、系統功能

是國內首款將工業組態系統應用來單片機控制系統中，直觀形象地展示實際自動控制工業場景。平臺主要用來單片機基礎應用技術和綜合應用技術，含有有單片機原理、各類控制技術、各種數值通信技術、系統設計技術。向用戶提供眾多外圍器件和設備連連連接口，可使用戶快速掌控把握單片機原理及其實用連連連接口技術，充分理解和掌控把握當今單片機領域流行的各種外設器件應用。同時學習掌控把握掌控把握掌控把握工業組態系統的編程和控制技術（總線控制和位控制），把學生培養成為優秀的應用型人才，以適應不斷創新的社會需求。

三、主要技術功能數值參考規格

3.1實驗桌：

3.1.1電源

電源寫入：二相三線，交流ACACAC220V±10%，50HZ

電源輸出：二相三線交流ACACAC220V±10%/50HZ輸出，用來電腦和測量儀表器具的供電。

3.1.2裝置容量（KV）（KV）（KV）：≦1KVA

3.1.3外型尺寸：參考值1500×700×1300

3.1.4作業環境：溫度（℃）（℃）（℃）-10°C～+40°C,相對濕度85%（25C）

3.1.5安全保護：接地保護，漏電保護（動作電流（A）（A）（A）＜30mA），過載保護

3.1.6實驗桌體：實驗桌為鐵和鋁制臺架構造，絕緣實操實操操作面板，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，構造堅固，造型美觀大方。臺體下部設定有電腦主機儲物儲物儲物柜、鍵盤架，另設定有一個儲物儲物儲物儲物柜，用來放置備品備件、工量具及圖紙文檔實驗指導書等。

四、詳細硬件技術功能數值

4.1實驗屏

4.1.1單色流水燈模型塊：8個高亮綠色貼片0805封裝LED燈

4.1.2雙色流水燈模型塊：6個高亮直插LED燈，紅黃綠三種顏色

4.1.3雙色LED燈模型塊：紅綠雙色直插LED燈

4.1.48位數碼管模型塊：2個四位一體共陽極數碼管，2個74HC595驅動芯片。

4.1.51位數碼管模型塊：1個8段數碼管，共陽極，0.56英寸

4.1.6紅綠雙色點陣模型塊：3個74HC595驅動芯片，一個紅綠雙色點陣顯露屏。

4.1.7LCD1602液晶屏模型塊：標準LCD1602液晶屏連連連接口，1個帶背光的LCD1602液晶屏。

4.1.88個單獨按鍵：8個貼片單獨按鍵，帶上拉電阻
