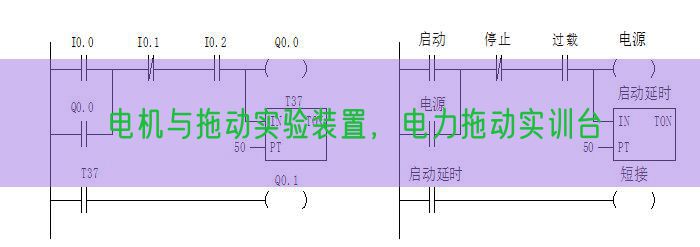

電機與拖動實驗裝置
一、基礎簡介
電機與拖動裝置是由本公司設計的新穎綜合實驗裝置，綜合了目前我國高等院校"電機學"、"電機與拖動"、"控制微電機"、"電機控制"、"繼電接觸控制"、"可編程控制器技術"及"工廠
電氣控制"等課程實驗大綱的要求。
電機與拖動裝置特別適用來高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建
實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生研發新實驗或實行科學研究作業提供良好的實驗條件。
（僅供參考，具體以配備實物為準）
二、
特別點
1、綜合性強 本裝置綜合了目前國內各類院校電機及電氣類課程的全部實驗項目。
2、適應性強能適用各類學校相應課程的實驗教學，實驗的深度與廣度可按照需要作靈活調節，普及與提升可按照教學的進程作有機地集合。裝置應用結合套件式構造，更換便捷，如需要拓展功能或研發新實驗，只需添加部位件即可，永不淘汰。
3、整套性強從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接專用實驗連接線等均配套齊全，配套部位件的功能、規格等均密切集合實驗的需要實行配備。
4、直觀性強 各實驗掛式模塊件應用分隔構造形式，結合套件操作面板示意、圖線分明，各掛式模塊件任務明確，實操、維護便利。
5、科學性強裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模仿中小型電機的特性和功能數值；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了深入課程課程理論知識外，還為學生走向社會打下良好的基礎；測量儀表應用指針式、數字式、智能化及人機對話等相集合，密切集合教學實驗需要實行配備，使裝置測量手段現代化；設定有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
6、開放性強控制屏供電隔離（浮地設計），并設定有內、外電壓（V）型漏電保護裝置和電流（A）型漏電保護裝置，保證實操者的安全；各電源輸出均有監示及短路保護等功能，使用便利；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元件重量及可靠工序技藝作為保障，設備功能優良，全部這些均為開放性實驗創造了條件，有利于提升學生解析問題和解決問題的能力。
三、技術功能
1、寫入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量（KV）：＜1.5KVA
4、重 量： 480Kg
5、外觀尺寸：180×70×160cm
四、實驗項目
1.直線DC電機實驗
(1)認識實驗
(2)直線DC發電機
(3)直線DC并勵電機
(4)直線DC串勵電機
(5)直線DC電機轉動慣量測量試驗
2.異步電機實驗
(1)三相鼠籠異步電機的作業特性
(2)三相異步電機的起動與調節速度
(3)一相電容起動異步電機
(4)雙速異步電機
(5)三相鼠籠異步發電機
(6)三相鼠籠異步電機的不對稱運行
(7)三相鼠籠異步電機的溫升
(8)三相鼠籠式異步電機轉子轉動慣量的測量試驗
3.電機
機械特性的測量
(1)直線DC他勵電機在各種運行狀態下的機械特性
(2)三相異步電機在各種運行狀態下的機械特性
(3)三相異步電機M-S彎彎曲線的測繪
五、裝置的基礎裝備
1、DQ01電源控制屏(鋼制噴塑構造，金屬鋁操作面板)
(1) 交流ACAC電源
提供三相0～450V可調交流ACAC電源，同時可得到一相0～250V可調電源(配備有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只一相調壓器應用鏈條構造或齒輪構造構成的許多缺點)。可調交流ACAC電源輸出處設定有過流保護技術，相間、線間過電流（A）及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配備有三只指針式交流ACAC電壓（V）表，經過變換開關指示三相電網電壓（V）和三相調壓電壓（V）。
(2) 高壓直線DC電源兩路
提供220V(0. )勵磁電源及20～230V(3A)連續可調穩壓電樞電源(設定有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設定有直線DC數字顯露電壓（V）表及變換開關。
(3) 人身安全保護五大體系
設定有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設定有電流（A）型漏電保護器，控制屏若有漏電現象，漏電流（A）超過一定值，即切斷電源。強電連接線及插頭座，應用全封閉構造，使用安全、可靠、防觸電。
(4) 儀表保護體系
設定有儀表超測量范圍保護，即能警報并切斷電源，對儀表起到良好的保護作用。
(5）定時器兼報警記錄儀（服務管理器）：設定有設定時間、到時報警、切斷電源及記錄各種警報次數等功能。
(6) 控制屏正面凹槽內可掛儀表及實驗部位件。凹槽下部設定有多個小圓形一相三芯220V電源插頭座，供儀表等部位件供電用。控制屏兩側設定有三極220V電源插頭座及三相四極380V電源插頭座。設定有
實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板,構造堅固，形狀似長方體封閉式構造，造形美觀大方；設定有兩個大抽屜、儲物儲物柜門，用來放置工量具、放置掛式模塊件及圖紙文檔實驗指導書等。桌面用來裝配電源控制屏并提供一個寬敞舒適的作業臺面。實驗桌還設定有四個萬能轉向輪和四個固定調動
機構，方便位移和固定，有利于實驗室的布置。
3、DQ03-1高精確度
數控加工電機導軌、1024光電編碼器測速系統及智能數字顯露轉動速度表
含有概括測速編碼器及固定電機的高精確度導軌等。高精確度數控加工導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗功能數值經經典型，能良好適用實驗要求。測速系統應用1024光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ07直線DC復勵發電機
5、DQ09直線DC并勵電機
6、DQ10三相鼠籠式異步電機
7、DQ11三相線繞式異步電機
8、DQ12線繞式異步電機起動與調節速度電阻箱
9、DQ15一相電容起動異步電機
10、DQ18三相雙速異步電機
11、DQ19校正直線DC測功機
12、DQ22直線DC數字電壓（V）、mA毫安、安培表
直線DC數字顯露電壓（V）表一只，應用ICL公司高功能AD變換器配以高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限0-1000V。手動測量范圍為：2V、20V、200V、1000V。測量精確度為0.5級。設定有超測量范圍報警、指示及切斷總電源等功能。
直線DC數字顯露mA毫安表一只，應用ICL公司高功能AD變換器配以高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，測量界限：0-2000mA。手動測量范圍為：2mA、20mA、200mA、2000mA。測量精確度為0.5級。設定有數值存儲與查詢功能。設定有超測量范圍報警。
直線DC數字顯露電流（A）表一只，測量界限0～2000mA ，四位半數字顯露，精確度為0.5級，設定有超測量范圍報警等功能。
13、DQ25單三相智能型功率（W）、功率（W）因數表
由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計爾成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。能同時測量兩路一相功率（W）P1、P2，三相功率（W）等于兩路功率（W）之和（兩表法測量三相總功率（W））。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和 ，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲測量數值，供隨時查閱。
14、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
15、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
16、DQ28三相可調電抗器
每相均由一個63.5V/0.5A/0.8H 的固定電抗器和一個0～250V的自耦調壓器構成，既可作固定電感和可調電抗器使用，也可作自耦調壓器使用。
17、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，1μF/450V、2μF/450V、4μF/450V、35μF/450V電力電容,10KΩ/8W、20KΩ/8W各1只。
18、DQ31波動線測量試驗及開關板
由變壓器的波動線測量試驗部分和兩個三刀雙擲開關、一個雙刀雙擲開關構成。
19、DQ44數字交流ACAC電流（A）表（三只）
由三只數字交流ACAC電流（A）表構成。測量界限0～5A ，測量范圍自動判別、自動變換和手動變換，精確度0.5級，四位半數碼顯露。測量界限0～5A ，分20mA、200mA、2A、5A 四檔，精確度0.5級，設定有超測量范圍指示，警報等功能。
20、DQ45數字交流ACAC電壓（V）表（三只）
由三只數字交流ACAC電壓（V）表構成。測量界限0～1000V，測量范圍自動判別、自動變換和手動變換，精確度0.5級，四位半數碼顯露。測量界限0～1000V，分2V、20V、200V、1000V四檔，精確度0.5級，設定有超測量范圍指示、警報等功能。
21、VS05 構造手插連接線（不存在任何觸電的可能），里面應用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯 緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件外套鈹輕銅彈片，接觸優良。
七、裝置的配備表單
|
序號 |
編號 |
名稱 |
數量 |
|
1 |
DQ01 |
電源控制屏 |
1套 |
|
2 |
DQ02 |
實驗桌 |
1張 |
|
3 |
KH01 |
智能實驗室管理考核系統 |
1套 |
|
4 |
DQ03-1 |
高精確度電機導軌、光碼盤測速系統（配1024光電編碼器）及智能數字顯露轉動速度表 |
1件 |
|
5 |
DQ07 |
直線DC復勵發電機 |
1臺 |
|
6 |
DQ09 |
直線DC并勵電機 |
1臺 |
|
7 |
DQ10 |
三相鼠籠式異步電機 |
1臺 |
|
8 |
DQ11 |
三相線繞式異步電機 |
1臺 |
|
9 |
DQ12 |
線繞式異步電機起動與調節速度電阻箱 |
1件 |
|
10 |
DQ15 |
一相電容啟動異步電機 |
1臺 |
|
11 |
DQ18 |
三相雙速異步電機 |
1臺 |
|
12 |
DQ19 |
校正直線DC測功機 |
1臺 |
|
13 |
DQ22 |
直線DC數字電壓（V）、安培表（三只表）（注：按實驗要求每套需配2件） |
2件 |
|
14 |
DQ44 |
數字交流ACAC電流（A）表（3只表） |
1件 |
|
15 |
DQ45 |
數字交流ACAC電壓（V）表（3只表） |
1件 |
|
16 |
DQ25 |
單/三相智能功率（W）、功率（W）因數表 |
1件 |
|
17 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
18 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
19 |
DQ28 |
DQ28三相可調電抗器 |
1件 |
|
20 |
DQ29 |
可調電阻器、電容器 |
1件 |
|
21 |
DQ31 |
波動線測量試驗及開關板 |
1件 |
|
22 |
SB05 |
高可靠護套構造手插實驗連接線及備品備件 |
1套 |
