智能家居實驗裝置

智能家居實驗裝置,arm實驗裝置

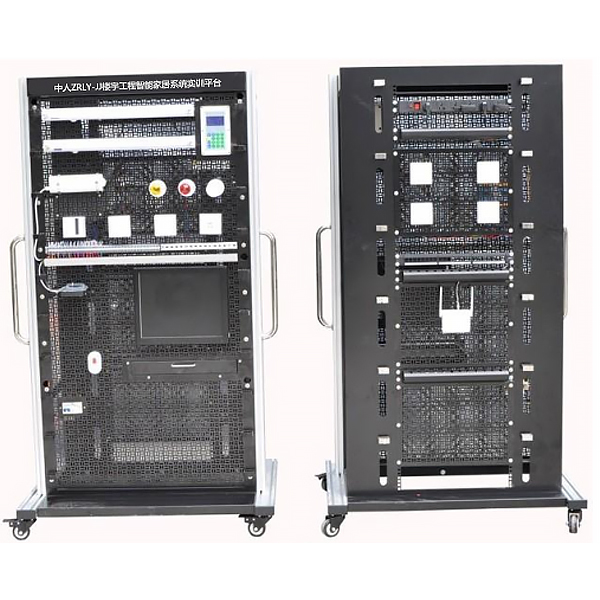

1、設備基礎簡介
樓宇工程智能家居系統實驗裝置依據智能建筑行業的發展趨勢和特別點，集合樓宇智能化技術的功能和應用，以樓宇5A子系統作業任務為導向，基于樓宇智能化、工業自動化、計算機數值數值數值互聯網通信、綜合布線及系統含有概括等多種技術的綜合運用和拓展，多層面地適用了技師和職業院校樓宇智能化設備裝配與運行、樓宇設備裝配、自動化控制、計算機數值數值數值互聯網及通信系統工程等相關專業的系統與原理演示、技能展示、作業任務設計與計劃、實驗、過程與成果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地實驗了學生專業技術、實際動手技能（裝配、布線、接線、編程、調動測量試驗、運行、維護及維修等）、設計規劃、交流ACACAC溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)淖鳂I(yè)作風和良好的職業素養。
2、技術功能數值參考規格
(16)電源寫入：一相三線（第三方接地），AC220V±10%，50/60Hz；
(17)安全保護：接地，漏電（動作電流（A）（A）（A）≤30mA），過壓，過載，短路；
(18)整機功耗：≤300W；
外觀尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支撐架）；
3、實驗項目
1)系統的裝配、布線、接線、編程、調動測量試驗、運行、維護及維修；
2)線路故障的設定、檢驗測量試驗及排除；
3)單獨模型塊的單獨認識、接線和控制；
4)燈光亮度按時按需自動調動控制，手動控制，情景編程；
5)門窗分時自動控制，手動控制；
6)紅外轉發手/自動控制；
7)電器電源通斷手/自動、按時和間接控制；
8)信息查詢和發布實操；




智能家居實驗裝置,arm實驗裝置

1.核心板硬件功能數值

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，含有概括存儲器用來ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存儲 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4電源管理：單獨電源管理芯片 TPS65930

1.5LDO：具備LDO

2.底層基板硬件功能數值

2.1FPGA：XC3S250E-P208用來控制邏輯和拓展串行口，給相應的設備分配地址

2.2以太網：1個10/100M自適應以太網控制器DM9000A

2.3LED：12個GPIO控制的LED作業狀態指示：6個位于核心板，6個位于底層基板

2.4音頻：標準AC97音頻控制器小三芯連連連接口+MIC頭  TPS65930

2.5復位：隔離內外部復位信號，多加復位可靠性TC7SH08FU

2.6UART：共7路UART：3路處置整理器自帶，4路FPGA外擴，其中1路接紅外2路接拓展連連連接口4路接DB9接頭

2.7RTC：單獨RTC 1220電池供電

2.87寸LCD：7寸24位液晶屏帶電阻式觸摸屏16：9 顯露，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，掛接于GPMC總線上（HX8310）

2.10觸摸屏連連連接口：SPI拓展出觸摸屏連連連接口，觸摸屏與7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO連連連接口一個，混合視頻信號

2.12BUFFER：設定有總線緩沖器，便利隔離更換

2.13DVI ：DVI連連連接口一路，可輸出分辨率1280x720碼率30fps的DVI-D高清信號（TFP410）

2.14WIFI+BT：WIFI+BT+FM 三合一模型塊經過SDIO拓展WG7310-00模型塊（WL1271）

2.15IrDA：紅外傳感器，紅外傳輸（HSDL-3600#017）

2.16電源：外接直線DC供電12V或者5V供電，5A或者3A供電
