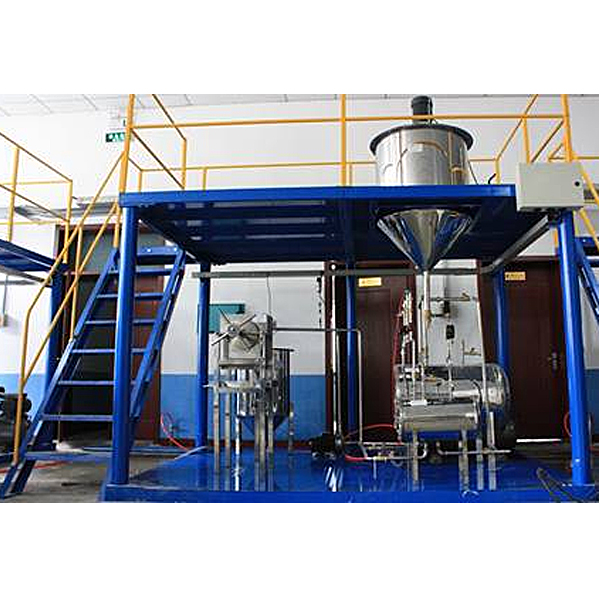

恒壓過濾單元實訓裝置

恒壓過濾單元實驗裝置,智能液壓傳動綜合實驗裝置

一、過濾單元實操實操實驗裝置系統的含有概括及特別點
1、設備框體構造：長*寬*高：約3700*1500*3000，上層及下層平臺主骨架用8#槽鋼，輔助骨架用4#角鋼，4個裝配支柱用Φ89*3鋼管。平臺板用δ3扁豆型花紋板。樓梯放在框體構造左側，樓梯骨架用4#角鋼，樓梯板用δ3扁豆型花紋板。護欄豎式裝配柱用30×30×δ1.5方鋼管，橫向管用Φ25*δ1.5鋼管。
2、系統由過濾單元實操實操實驗裝置對象含有概括，全部不銹鋼設備均實行不銹鋼精細拋光處置整理，體現整個裝置的工序技藝完美性。
3、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式構造就地儀表電器實操臺(含帶RS485通訊連連連接口就地控制智能儀表、嵌入式微機位及開關位)。內裝配漏電保護空氣開關、電流（A）（A）（A）型漏電保護器充分考慮人身安全保護；同時每一組強電輸出全部有旋鈕開關控制，保證設備安全，實操控制便捷；裝備有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁制線槽等。裝置可由現場工控實操臺經過帶RS485通訊總線的智能儀表＋工控組態系統的方法就地實行單獨測控，完成各實驗項目。
4、裝置可體現工廠情景化，盡量貼近工廠實際，突出重點；可實行裝置開車準備、開車、正常實操、停車、設備維護等方面的技能實操實驗、工序技藝指標控制實操技能實驗，同時可適用化工工序技藝專業高級工、技師、高級技師培訓大綱的教學及培訓要求。
二、過濾單元實操實操實驗裝置功能

項目	基礎課程課程課程理論及專業課程的實驗教學
功能	1.學習掌控把握掌控把握掌控把握板框壓濾機的實操（裝合、過濾、洗滌、卸渣、整理）； 2.掌控把握恒壓過濾常數的測量方法； 3.理解過濾設備進出口壓差對過濾效果的影響； 4.理解固體顆粒性質（可壓縮性、粒度）對過濾效果的影響； 5.理解過濾介質對過濾效果的影響。 6.現場實操報表的制作、記錄，
項目	實操培訓內容
開車準備	1.工序技藝流程圖的認識閱讀與表述； 2.熟悉現場裝置及主要設備、儀表、閥門的位號、功能、作業原理和使用方法； 3.按照要求制定實操方案； 4.查驗流程中各設備、管線、閥門是否處于正常開車狀態； 5.引入公用工程（水、電、氣）并保證正常； 6.裝置上電，查驗各儀表狀態是否正常；動設備試車。 7.原料的準備。

恒壓過濾單元實驗裝置,智能液壓傳動綜合實驗裝置

ZRYY-03Y型智能型液壓綜合實驗臺裝置設定有研發測量試驗解析系統，智能化數值收集液壓實驗臺 智能型液壓綜合實驗裝置經過對流量、壓力、功率（W）（W）（W）、轉動速度、位移、時間、溫度（℃）（℃）（℃）、計算機數值數值數值人機畫面-- 計算機數值數值數值智能數值收集、解析、處置整理、--自動生產報表、彎彎彎曲線等一系列智能化動作后,完成各類常規的液壓線路、馬達、各類閥泵的動靜態測量試驗等實驗。經過智能化數值收集液壓實驗臺 智能型液壓綜合實驗裝置實驗，對液壓系統的功能測量試驗、智能控制、遠程控制及液壓系統和計算機數值數值數值的通訊技術得以掌控把握和提升。
一、技術功能數值：
1）寫入電源電壓（V）（V）（V）：三線五線AC380V±10% 50HZ；
2）模型塊和元件直線DC電壓（V）（V）（V）：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓（V）（V）（V）：安全控制電壓（V）（V）（V）——DC24V；
4）使用環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）設備尺寸：長×寬×高=2450mm*700mm*1850mm；
6）總功率（W）（W）（W）：<=5KW；
7）規格限定壓力：<=7Mpa；
8）凈重：約為295kg；
9）液壓泵組部位件：（雙泵組）
系統規格限定作業壓力：6Mpa。（最大可至7Mpa）
（1）電機—泵裝置（2臺）
A、定量葉片泵：公稱排6.3ML/r，容積效率 80%；
定量葉片泵驅動電機：三相交流ACACAC電壓（V）（V）（V），功率（W）（W）（W）1.5 KW，轉動速度1450r/min；
配先導式溢流閥。
B、變量葉片泵：低壓變量葉片泵，公稱排量6.67ML/r，壓力調動界限 4～7Mpa；
變量葉片泵電機：三相交流ACACAC電壓（V）（V）（V），功率（W）（W）（W）1.5KW，轉動速度 1450r/min；

常見問題：

1、如果我要購買恒壓過濾單元實訓裝置_智能液壓傳動綜合實驗裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的恒壓過濾單元實訓裝置_智能液壓傳動綜合實驗裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開恒壓過濾單元實訓裝置_智能液壓傳動綜合實驗裝置的發票，您需要提供開票資料。

3、你們的恒壓過濾單元實訓裝置_智能液壓傳動綜合實驗裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
