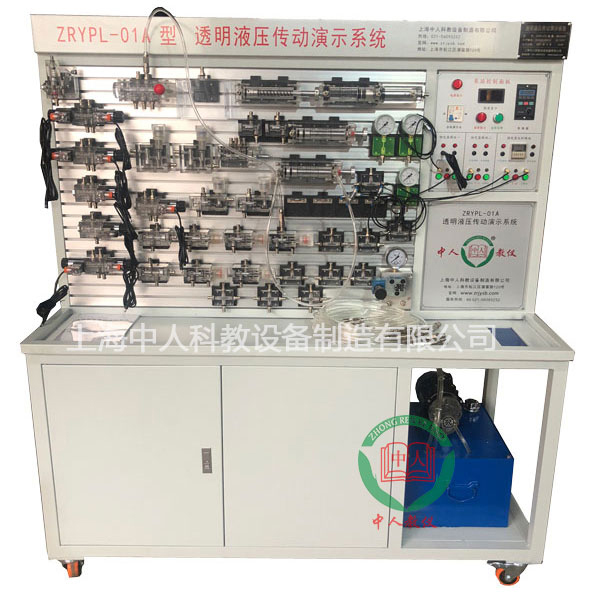

透明液壓傳動實驗臺

1、電源：AC220V  50Hz

2、直線DC電源：寫入AC220V  輸出DC24V/2A

3、液壓實驗油泵電機功率（W）（W）（W）：250W，配備裝備裝備有專用的電機調動速度器，調動速度界限：0－1700r/min

4、實驗作業時離液壓實驗臺1.5m遠處噪聲≤58dB。

5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：DC24V   吸力30N

7、實驗臺外型尺寸：1330mm×650mm×1750mm

8、虛擬多用表功能數值：

交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000

直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流（A）（A）（A）表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm

三極管測量孔

二、主要特別點

1、透明液壓傳動演示系統主要應用實驗桌、實驗臺、液壓元件和電器控制器件等集合套件含有概括。

2、實驗桌、實驗臺為鋼制雙層亞光密紋噴塑構造，實驗桌儲物儲物儲物柜內放置液壓元件等。

3、備全常用液壓元件：每個液壓元件均配備裝備裝備有裝配底層基板，可便利、隨意地將液壓元件安放在鋁制型材實操實操操作面板上（實操實操操作面板帶“T”溝槽形式的鋁制型材構造）。油路搭接應用快換接頭，拆接便利，不漏油。

4、實驗元件均為透明有機材料制成，便利理解掌控把握幾十種常用液壓元件的構造，功能及用途。掌控把握幾十種基礎線路的作業原理，實驗組裝線路快捷、便利。

5、實驗控制單元應用單獨的繼電器控制單元實行電氣控制。

6、液壓氣壓傳動設計與控制虛擬擬真系統

本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，界面設定有首頁、幫助、全屏、元件認識、線路搭建、關鍵元件測量試驗、經經經典型系統測量試驗界面。

透明液壓傳動實驗臺,三維（3D）（3D）（3D）機構系統創新綜合實驗裝置

三維（3D）（3D）（3D）機構創新綜合實驗臺面向新時期高校教學改革的要求，取意于培養學生的創新精神，針對目前此類實驗裝置局限于平面機構的現狀，研制出可完成多種空間三維（3D）（3D）（3D）機構的實驗臺，建立在強大硬件基礎上的系統也是本實驗臺的一大特別點，系統不僅能實行現場實驗的測量試驗，還提供了一個先進的三維（3D）（3D）（3D）虛擬擬真平臺，是面向 21 世紀培養設定有自主創新能力的實用人才、全面提升學生實踐和動手能力的最佳實驗平臺。
實驗內容：
1、機械原理課程設計；
2、空間、平面機構集合創新實驗；
3、機構含有概括原理拼接組裝實驗；
4、集合機構的動作解析實驗；
5、鉸鏈四桿機構的基礎形式和特性實驗；
6、鉸鏈四桿機構的演化實驗；
7、實踐性教學環節中傳動系統方案的拼接組裝實驗；
8、機構動作的功能數值測量實驗；
9、黑箱實驗
功能及特別點：
1、多學科融合、一機多用：本實驗臺提供了多種平面及空間機構的集合，設定有良好的硬件和系統的支持，可以作為一個機電綜合實驗臺讓學生對多2、學科的融合有一個更直觀的認識。
3、實驗方案齊全：實驗臺由三維（3D）（3D）（3D）機架、多向滑塊、電機、低副桿組、高副桿組、齒輪、凸輪、棘輪、槽輪、蝸輪蝸桿、萬向聯軸節、鏈傳動、帶傳動含有概括，可拼接組裝含有概括平面及空間機構在內的多達 40 種以上的集合實驗方案。
4、現場實驗與虛擬實驗相集合：虛擬平臺提供了15種動作方案，可完全完成虛擬裝配和模擬真實動作，集合虛擬方案可實行現場裝配和創新方案設計。
