一、設備基礎簡介
自動化驅動實驗設備含有 plc 控制系統、觸摸屏、變頻系統、步進系統、伺服系統及其他電控系統，可適用自動化技術領域電氣控制技術、傳感器技術、控制調節測試技術、PLC 控制技術、變頻、步進、伺服控制技術、PROFINET 工業以太網總線技術等技術實驗。

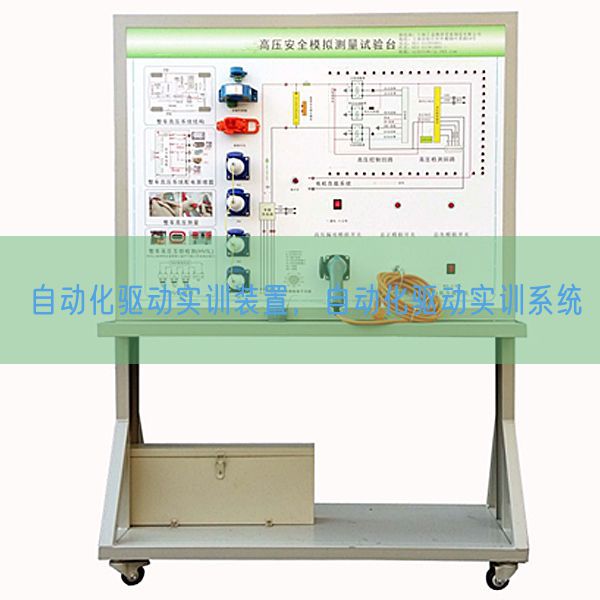

參考圖
二、技術功能數值參考規格
1.實驗臺架應用型材框體結構，并嵌套有網孔板，底座帶有4個可鎖定位移腳輪。
2.設備整體尺寸：長不小于1200mm，寬不小于800mm，高不小于2000mm。
3.功率（W）1KVA，三相五線制進線，帶漏保斷路器控制總電源。
三、配備與技術功能數值
1.電氣部分（1套）
（1）漏電保護器：4P/16A，1個。
（2）空氣開關：3P 10A（2個），2P 6A（2個），1P 6A（2個），3P 10A（2個）。
（3）熔斷芯：RT18-32X-3P座（2個），RT18-32X-1P座（5個）。
（4）開關電源：24V/60W（1個），5V/20W（1個）。
（5）繼電器：CDZ9-52PL(帶燈）DC24V（4個），帶繼電器底座。
（6）交流ACAC接觸器：LC1-N0610M5N 220V（4個），帶F4-11 頂輔助觸頭。
（7）熱過載繼電器：JRS1Dsp-25 0.63-1.0A（1個），帶熱過載繼電器座。
（8）電源指示燈：AD17-22/AC220V，紅綠黃各1個，帶TYX1S裝配盒。
（9）急停按鈕：LA42J-02/R（1個），帶TYX1S裝配盒。
（10）旋鈕開關：LA42X29-11/B（2個），LA42X3-20/B（2個），裝配在B08506A-T8按鈕盒中。
（11）自復位按鈕：LA42P-20，黑紅綠藍各1個，裝配在B08506A-T8按鈕盒中。
（12）信號燈：AD17-22/DC24V ，紅綠各4個，裝配在B08506A-T8按鈕盒中。
（13）接線端子排：將可編程控制器、繼電器和交流ACAC接觸器的信號引出，數量不少于100個，并帶有標號。
2.可編程控制器（1套）S7- 1214DC/DC/DC 主機1臺，14路數字量寫入/10路輸出，2路模仿量寫入，工業以太網通信，并配備有編程電纜。
（1）SB1232模仿量輸出模型塊1個，1路模仿量輸出。
（2）SM1223數字量寫入輸出模型塊1個，8 路數字量寫入/8 路繼電器輸出。
教師機實驗裝置（每批設備配備1臺）帶SM1231 RTD 4x16位.SM1234AI/AO模型塊，CM1243-5 主站模型塊，CM1242-5 PROFEIBUS DP從站模型塊。
（3）PLC模型塊：基礎指令練習、LED 數碼顯露、天塔之光、十字路口交通燈、機械手、四節傳送帶、裝配流水線、五相步進電機、水塔水位控制、液體混合裝置、郵件分揀機、自控成型機、自動送料裝車控制。
3.交換機（1臺）西門子XB005。要求所要PLC實驗系統聯網通訊，帶最新博圖系統（教育版）。
4.模仿量信號發生器（1個）可輸出0-10V或0-20mA，標準PT100電阻信號。
5.觸摸屏（1臺）7寸昆侖通泰TPC7032KT，分辨率1024×600，帶 RS485 和網口。
6.變頻器（1臺）西門子G120C，功率（W） 0.75W，PROFINET通訊，帶實操操作面板。
7.伺服系統（1套）MR-JE-20A伺服控制器和HG-KN23JK-S100伺服電機。
8.三相異步電機（1個）電壓（V）380V，功率（W）180W，帶散熱風扇。
9.滾珠絲桿傳動機構（1套）尺寸不小于620mm×260mm，絲杠長度不小于430mm，帶有刻度標尺、位置指針，左右兩側設定有限位開關，并配備有編碼器，可完成角度控制、速度控制和位置控制。
10.自動往返機構（1套）尺寸不小于620mm×260mm，應用交流ACAC減慢速度電機驅動，絲桿傳動，并配備有4個行程開關，可自動往返動作。
11.張力控制系統（1套）尺寸不小于420mm×260mm，可完成張力閉環控制。
12.三維（3D）動作控制系統（1套）
（1）由步進電機、步進電機控制器、絲杠、限位開關等構成。
（2）X 軸行程 200mm，Y 軸行程 300mm ，Z 軸行程 100mm。
13.電腦桌(電腦由甲方提供)尺寸長500mm×寬600mm×高900mm，應用鋁型材和鈑金構造，桌面應用 25mm 厚，防水浸、防火燒、耐磨損高密度板；桌面顯露器放置處，設保護網，下方裝備有帶剎車的萬能轉向輪。可放置23.8寸及以上尺寸電腦顯露器。
四、實驗項目
（一）PLC實驗項目
實驗一 基礎指令練習實驗
實驗二 LED數碼顯露控制實驗
實驗三 天塔之光控制實驗
實驗四 十字路口交通燈控制實驗
實驗五 機械手控制實驗
實驗六 四節傳送帶控制實驗
實驗七 裝配流水線控制實驗
實驗八 五相步進電機控制實驗
實驗九 水塔水位控制實驗
實驗十 液體混合裝置控制實驗
實驗十一 郵件分揀機控制實驗
實驗十二 自控成型機控制實驗
實驗十三 自動送料裝車控制實驗
實驗十四 全自動洗衣機控制實驗
（二）基礎控制項目
實驗一 三相異步電機的直接啟動控制
實驗二 三相異步電機的點動控制電子回路
實驗三 三相異步電機自鎖控制線路
實驗四 三相異步電機按鈕聯鎖正反轉控制線路
實驗五 三相異步電機接觸器聯鎖正反轉控制線路
實驗六 三相異步電機雙重聯鎖正反轉控制線路
實驗七 三相異步電機作業臺自動往返控制電子回路
實驗八 三相異步電機的兩地控制電子回路
實驗九 接觸器控制的Y/Δ啟動控制電子回路
（三）變頻器實驗項目
實驗一 變頻器操作面板功能功能數值設定和實操
實驗二 變頻器報警與保護功能
實驗三 瞬間停電變頻器功能數值設定
實驗四 電機運行時間實操
實驗五 外部端子點動控制
實驗六 電機多段速度控制
實驗七 工頻、變頻變換控制
實驗八 基于操作面板實操的電機開環調節速度
實驗九 基于PLC數字量方法的變頻器外部端子正反轉控制
實驗十 基于PLC數字量方法多段速控制
實驗十一 基于PLC模仿量方法變頻開環控制
實驗十二 基于PLC模仿量方法的變頻閉環調節速度
實驗十三 使用觸摸屏控制電機正反轉和模仿量調節速度
（四）伺服控制實驗項目
實驗一 伺服電機驅動器及伺服電機的選型
實驗二 伺服電機驅動器及伺服電機的接線
實驗三 伺服電機驅動器功能數值設定
實驗四 經過實操操作面板控制伺服電機的運行
實驗五 使用伺服系統控制伺服電機的運行
實驗六 外部脈沖位置控制
實驗七 內部設定值位置控制
實驗八 伺服相對定位
實驗九 伺服絕對定位
實驗十 原點回歸
實驗十一 PLC和伺服驅動器完成伺服電機位置控制
實驗十二 PLC和伺服驅動器完成伺服電機速度控制
實驗十三 使用觸摸屏完成對伺服電機的控制
