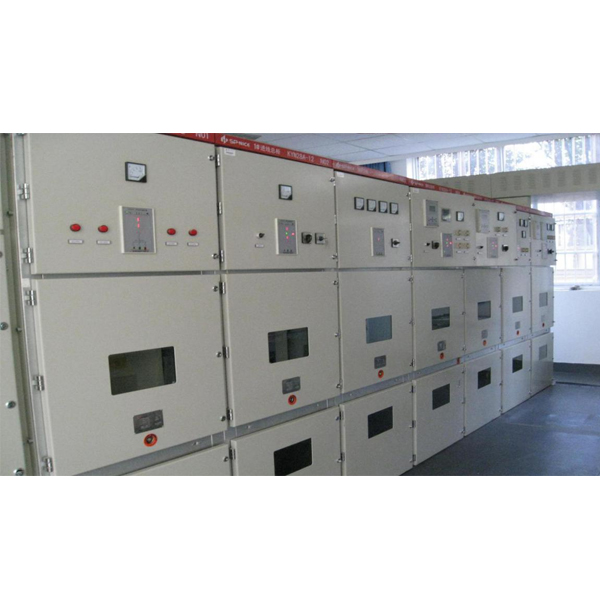

該設備應用高壓開關儲物儲物儲物柜工序技藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流（A）（A）（A）互感器、接地閘刀、真空斷路器、繼電保護系統等器件。適用來職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實驗。
二、技術功能數值：
外觀尺寸：800×1660×2200mm
作業環境：溫度（℃）（℃）（℃）0℃～50℃
相對濕度35～85% 海拔＜4000m
三、開關儲物儲物儲物柜的型式：
（1）金屬鎧裝中置式小車開關儲物儲物儲物柜
（2）規格限定電壓（V）（V）（V）：6.3KV
（3）最高作業電壓（V）（V）（V）：7.2KV
（4）規格限定頻率：50HZ
（5）主母線規格限定電流（A）（A）（A）：1000A
四、真空斷路器：
（1）規格限定電流（A）（A）（A） 630A
（2）規格限定開斷電流（A）（A）（A） 40KA
（3）斷路器分合閘時間：合閘時間<75ms，分閘時間：<50ms
1） 應用DSP研發板+電機驅動板+DSP外擴網口模型塊+DSP外擴GPIO功能運用模型塊+液晶觸控 顯露的集合實操平臺，便運用戶完成電機控制的一體化研發系統；
2） DSP端應用自主研發的28335實用板研發板，以現今主流TMS320F28335為核心，應用六 層核心板+底層基板的形式；
3） BLDC電機平臺應用三相全橋隔離控制，精確的PID算法，保證電機精確運行；
4） 直線DC電機驅動板控制信號使用灌電流（A）（A）（A）驅動方法，支持絕大多數單片機直接驅動；
5） 42步進電機驅動器設定有高平穩性、可靠性和抗干擾性的經濟型步進電機驅動器，適用來 各種工業控制環境，設定有自動半流，低壓關斷、過流保護和過熱停車功能；
6） 板載硬件資源豐富，外擴功能強大，可適用各類項目實驗；
7） 7. 0寸觸控顯露，應用工業類級別，適用惡劣的作業環境，友好的人機界面HMIHMIHMI便利您更好的 實操；
8） W5300 模型塊支持軟、硬件混合 TCP/IP 協議：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個單獨的端口（sockets）同時連接；互聯網數值傳輸，速率可達到80Mbps；支 持ADSL連接（支持PPPOE協議，帶PAP/CHAP檢驗）；
9） GPIO拓展功能模型塊含有概括3x4矩陣鍵盤、12864LCD連連連接口、4段8位數碼管、溫濕度傳感器、 紅外信號寫入連連連接口、8路LED、直線DC小電機及步進小電機；
10） 應用分拆單獨的模型塊化設計理念，既可單獨演示，又可整體作業；
11） 對于電機控制有獨特設計的電機控制口；
12） 詳細的用戶手冊，讓您輕松入門掌控把握；
13） 注重EMI設計，平穩高效，含有概括外擴和全部外設資源；
14） 主流的F28335平臺，是電機控制領域和電力檢驗測量試驗領域的首選；
15） 豐富的實驗例程，可適用各種教學實驗，尤其電機控制領域，便運用戶對其實行移植。
三、 系統配備裝備裝備
|
序號 |
項目 |
要求 |
|
|
1 |
主處置整理器 |
TMS320F28335 C研發板形式） |
|
|
D S P 端 |
2 |
485 連連連接口 |
一路485連連連接口 |
|
3 |
RS232異步串行口 |
一路RS232連連連接口跳選，可以與上位機進 行串行通信，RS232電平 |
|
|
4 |
CAN |
用來CAN總線組網 |
|
|
5 |
PWM 連連連接口 |
12路PWM （含有6路增強型PWM） |
|
|
6 |
ADC寫入連連連接口 |
16路AD寫入連連連接口，反饋電機的狀態 |
|
|
7 |
音頻連連連接口 |
Audio連連連接口，提供錄音、播音功能 |
|
|
8 |
捕捉連連連接口 |
6路CAP捕捉口（和正交編碼脈沖引腳 共用） |
|
|
9 |
DSP外擴連連連接口 |
20位地址線和16位數值線及其他 |
|
|
10 |
SD卡連連連接口 |
用戶自配SD卡 |
|
|
11 |
開關電源 |
+5V， 5A |
|
|
B L D C 端 |
12 |
三相無刷電機連連連接口 |
可以與12V—36V電機相連，規格限定電流（A）（A）（A）不 超過4A |
|
13 |
電機類型 |
有位置傳感器和無位置傳感器的無刷電 機相連 |
|
|
14 |
26針連連連接口，含有概括PWM脈沖 寫入連連連接口，AD連連連接口 |
可以與 DSP-F28335A/B、 DSP-F28335 basic 相連，PWM 寫入 |
|
|
15 |
BLDC」ALL 連連連接口 |
位置傳感器電機的霍爾傳感器輸出 |
|
|
16 |
CAP_BEMF 連連連接口 |
與控制端CAP相連，無位置傳感器電機反 電動勢輸出端 |
|
|
17 |
CAP_HALL 連連連接口 |
與控制端CAP相連，有位置傳感器的電機 霍爾輸出端 |
|
|
18 |
電機電源寫入連連連接口 |
24V直線DC母線電壓（V）（V）（V）的寫入端 |
|
|
直 流 電 機 端 |
19 |
兩相直線DC電機連連連接口 x2 |
可以與7V-24v電機相連，規格限定電流（A）（A）（A）不超 過3A,防接反 |
|
20 |
電機類型 |
兩相直線DC電機 |
|
|
21 |
10 針連連連接口，含有概括 3.3v-5. 0V 控制信號，5V電源 |
控制信號可由隨意單片機相連，信號寫入 界限 3.3V-5.0V |
|
|
22 |
電機電源寫入連連連接口 |
24v直線DC電源寫入端 |
|
|
42 步 進 電 機 端 |
23 |
兩相步進電機連連連接口 |
驅動35、39、42、57型4、6、8線兩相 混合式步進電機，其細分?jǐn)?shù)有4種，最大 16細分 |
|
24 |
電機類型 |
42型4線兩相混合式步進電機 |
|
|
25 |
6針連連連接口，含有概括控制信號， 電源 |
由單片機給出5V脈沖信號 |
|
|
26 |
電機電源寫入連連連接口 |
24V直線DC電源寫入端 |
|
|
顯 示 端 |
27 |
液晶顯露屏 |
工業級7.0寸LCD串行口屏，800*480分辨 率，5V供電，帶觸摸 |
|
28 |
核心處置整理器 |
CORTEX-M3 內核 + 高速 FPGA |
|
|
29 |
通訊連連連接口 |
RS232電平 |
|
|
30 |
上位機系統 |
VisualTFT |
|
|
DSP外 擴 模 塊 |
31 |
W5300網口模型塊 |
支持軟、硬件混合TCP/IP協議：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPOE, Ethernet ；支持8個單獨的端口 （sockets）同時連接；互聯網數值傳輸， 速率可達到80Mbps；支持ADSL連接（支 持PPPOE協議，帶PAP/CHAP檢驗） |
|
32 |
GPIO拓展運用模型塊 |
含有概括3*4矩陣鍵盤、12864LCD連連連接口、4 段8位數碼管、溫濕度傳感器、紅外信 號寫入連連連接口、8路LED、直線DC小電機及 步進小電機 |
