水源熱泵綜合實訓裝置

水源熱泵綜合實驗裝置,大功率（W）（W）（W）電機電氣實驗裝置

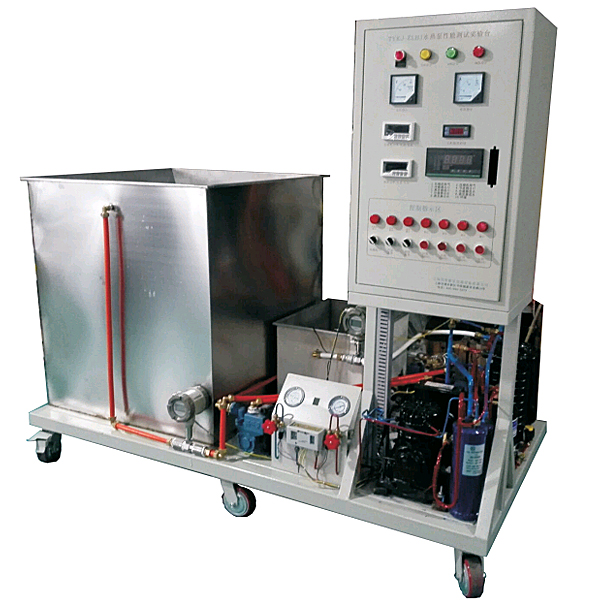

教學實驗用－水熱泵功能測量試驗實驗臺系統應用134a或R22為制冷劑，本系統能獲取適宜的冷凝溫度（℃）（℃）（℃）和蒸發溫度（℃）（℃）（℃），能提升制冷系統的功能。
一、能夠完成以下實驗功能：
1、單級制冷壓縮機的功能測量
1)能測量制冷機壓縮機的進排氣溫度（℃）（℃）（℃）壓力、冷量、熱量、壓縮功等。
2)能對運行功能數值實行調動系統；
2、可實行幾種實際因素對循環功能影響實驗；
3、可實行系統變工況特性實驗；
4、預留連連連接口，可拓展為制冷劑傳熱特性實驗。
5、可拓展為熱泵功能實驗臺。
二、系統實驗臺達到的技術功能數值參考規格：
1、制冷量可在3kW－8kW界限選用。
2、系統冷卻水系統進出口水溫為30/35℃，冷凍水系統進出口水溫為12/7℃。
3、空調工況下能效比為3.0+ 10%
三、設備構造
1、制冷系統：
1）壓縮機：2P。
2）油分離器：填料式，內置網狀鋼絲，攔截滯留從壓縮機攜帶出來的潤滑油。
3）儲液罐：起平穩制冷劑流量作用，并可以用來存儲液態制冷劑。
4）冷凝器和蒸發器：全部為套管式，制冷劑在管間流動，水在內管流動。
5）干燥過濾器：干燥作用，防止膨脹閥堵塞。
6）熱力膨脹閥：經過蒸發器出口氣態制冷劑過熱度控制膨脹閥開度，電子式。
7）視液鏡：查看制冷劑流態。
8) 壓力繼電保護器：用來保護活塞式壓縮機的安全作業。





水源熱泵綜合實驗裝置,大功率（W）（W）（W）電機電氣實驗裝置

一、裝置特別點

1.各功能集合套件應用積木式構造，便利二次研發及功能拓展；

2.全部實驗連線均在控制屏實操實操操作面板上連接即可，無需直接接觸電機，安全可靠性；

3.全部電機均選用工業現場應用的2kW中小型功率（W）（W）（W）電機，能真實反映電機本身特性；

4.該實驗裝置帶有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護功能，保證實驗進程中實操者的人生安全和設備的保護；

5.整套性強，從儀表器具儀表、專用電源、電機機組、實驗部位件及實驗專用實驗連接線等均配套齊全；配套件的功能、規格等緊密集合實驗的要實行配備裝備裝備。

二、技術功能

1.寫入電源：三相四線AC380V±10% 50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.裝置容量（KV）（KV）（KV）：≤6kVA

4.重量（kg）（kg）（kg）：750kg

5.外觀尺寸：189cm×80cm×170cm

三、裝置的基礎配備裝備裝備

實驗裝置由控制屏、實驗桌、交直線DC電源、測量儀表集合套件、負載集合套件、電機機組、實驗箱式掛式模型塊件、實驗實驗連接線及備品備件等含有概括。

（1）交流ACACAC電源部分

提供三相0～450V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源，配備裝備裝備有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）。可調交流ACACAC電源輸出設定有短路保護裝置，當相間、線間過電流（A）（A）（A）及直接短路均能起到保護。控制屏的供電由啟停按鈕實行控制，同時設定有漏電聲光警報、過壓保護、相序指示、缺相指示功能；配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，經過變換開關，可指示三相電網電壓（V）（V）（V）和三相調壓電壓（V）（V）（V）。

（2）直線DC電源部分

«雙路直線DC電源：一路0～250V（3A）可控直線DC勵磁電源（設定有欠勵保護、過流、短路及過壓保護聲光警報功能），另一路0～250V(20A)可控直線DC穩壓電樞電源（過流、短路及過壓保護聲光警報功能），設定有內部、外部兩種控制模式，內部控制模式下，經過實操實操操作面板上的電位器來調動直線DC電壓（V）（V）（V）輸出；外部控制模式下，經過外加給定信號來控制直線DC電壓（V）（V）（V）輸出，可用來電機閉環控制等實驗；設定有一只直數字電壓（V）（V）（V）表，經過開關變換，監示勵磁電壓（V）（V）（V）及電樞電壓（V）（V）（V）輸出。

同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。
