傳感器與執行器實訓臺

傳感器與執行器實驗臺,電子技能與生產工序技藝流水線實驗臺

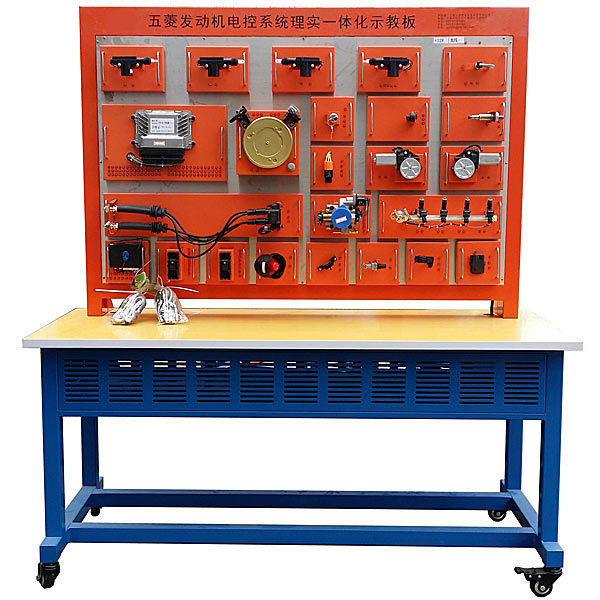

一、設備簡介
該設備應用汽車傳感器與執行器系統的真實部位件，充分展示汽車傳感器與執行器系統的含有概括構造和作業過程。
適用來學校對汽車傳感器與執行器系統課程課程課程理論和維修實驗的教學需要。
二．功能特別點
1.應用完整的發動機傳感器與執行器部位件（元件應用積木模型塊制作，靈活取放與固定實驗掛式模型塊件），使用曲軸傳感器信號輪，模仿發動機運行；實驗插接實驗連接線連接好后，可真實演示發動機傳感器、控制單元、執行器的作業過程(如火花塞點火、噴油器噴油、燃油泵作業的動作過程。)
2.裝配原車發動機控制單元，集合儀表，燃油箱，油泵，油泵繼電器，保險絲盒，噴油嘴4個，噴油導管，噴油量杯，可位移臺架，多個傳感器和執行器。
3.示教板實操實操操作面板上繪有彩色噴繪電子線路圖，學生可直觀對照電子線路圖對接傳感器與執行器，認識和解析汽車傳感器與執行器系統的作業原理。
4.示教板上裝配備裝備裝備有燃油箱，燃油量傳感器，發動機控制單元，集合儀表，油泵繼電器，點火開關，診斷座，保險盒，裝配噴油嘴和量杯，實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗發動機控制系統電子線路元件的電信號。
5.設備實操實操操作面板上傳感器側裝配備裝備裝備有檢驗測量試驗端子，可直接對接傳感器與執行器。
6.模仿曲軸位置傳感器信號，可使燃油泵作業，噴油嘴噴油，火花塞點火。
7.設備上裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析等自診斷功能。





傳感器與執行器實驗臺,電子技能與生產工序技藝流水線實驗臺

一、基礎簡介：

該實驗臺是按照廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀表器具設備配備裝備裝備標準》及各類院校職業教育的教學和實驗的迫切要求而研制。學生經過具體的實踐流程實操，既能學會一般電子設備的工序技藝設計知識，同時經過電子設備的制作，掌控把握基礎實操技能：安全實操、元件及其封裝的識別；元件的裝接、焊接、調動測量試驗、故障排除。讓學生在校期間就有貼近工業現場的實際實操實驗，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程實驗?zāi)康摹?/span>

二、特別點

1、通用性強：即可經過實驗臺的編制含有概括多種設備生產流水線，完成設備的電子工序技藝實驗，也可單臺單獨作為電子技能實驗使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實驗、可作手工焊接實驗、SMT焊接實驗、電子裝配實驗、整機裝配維修實驗等。

3、功能齊全：提供穩壓電源、交流ACACAC低壓電流（A）（A）（A）、函數發生器、蜂鳴器、多路插頭座、調壓器等，為電子設備的測量調動測量試驗和研發新設備提供豐富的資源。裝配日光燈照明、看板（用來夾圖紙文檔實驗指導書）、儀表器具架、工量具架。

4、創新性：提供多種電子元件和電子設備裝配工量具，不但能鍛煉學生的裝配調動測量試驗技能，還可以在現有設備的基礎上實行二次研發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實驗圖紙文檔實驗指導書豐富：每塊所提供的實驗板全部有元件表單、裝配圖、指導書，完成學生對認識、設計、焊接、調動測量試驗、整機檢修等多種技能工序技藝的實驗。

三、技術功能

1、寫入電源：一相三線220V±10%50Hz。

2、輸出電源：

1）直線DC穩壓電源：二路0-30V穩壓直線DC電源輸出，內置式繼電器自動換檔，多圈電位器連續調動，最大輸出電流（A）（A）（A）2A，設定有預設式限流保護功能，數字顯露電流（A）（A）（A）電壓（V）（V）（V）；

2）低壓交流ACACAC電源輸出：3V、6V、9V、12V、15V、18V、24V交流ACACAC輸出、電流（A）（A）（A）2A；

3）函數發生器：輸出正弦波、三角波、方波、頻率界限5Hz-550KHz；頻率有表指示；

4）單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5）音頻功率（W）（W）（W）放大器：內置喇叭，音頻可調，在調動測量試驗中可作信號尋跡使用。

3、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃
