更新時間：2025-08-12 23:42:49
可選材質：鋁合金框架、鐵桌
用戶關注度：
簡要描述：

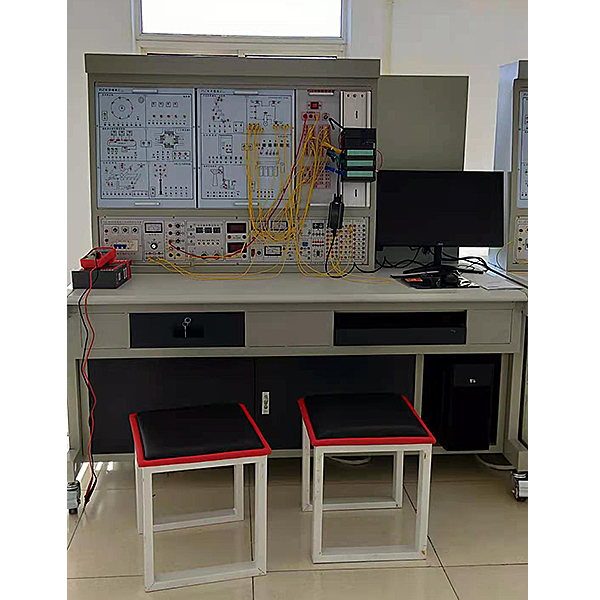

西門子300PLC實訓裝置,PLC綜合實驗臺采用掛件結構，具有開關量、模擬量、控制對象、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
（一）、概述
1、實訓臺集plc、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可程控制實訓教學及技師技能鑒定考核
2、每套實訓裝置均由控制屏、實訓桌、PLC主機組件、通信模塊、實訓模塊等組成。
3、采用掛件結構，具有開關量、模擬量、控制對象、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
4、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
（二）、技術要求
1、控制屏
1.1、交流電源控制單元
輸入電源三相五線制（～380V±10% 50Hz），交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。提供三相五線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
1.2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
1.3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
2、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線、電腦桌聯體設計，造型美觀大方。
3、主機實訓掛箱組件：(SIMATIC S7-300）
CPU314-2DP，24VDC供電帶PROFIBUS-DP主從接口；含PROFIBUS-DP網絡通信；配套PC/PPI編程電纜。
4、相關軟件
5.1、編程應用軟件
臺式計算機上應安裝好操作系統和常用的辦公軟件；并安裝Step7、Wincc、Wincc flecxible等工控軟件。
5.2、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學
5.3、虛擬仿真系統
1.維修電工電子電機與職業資格培訓考評仿真軟件
本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。
2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：
本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。
3、單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
6、實訓模塊：
1 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
2 | 機械手控制 / 自控成型機 | 通過對機械手停留 “ 位置 ” 及自控成型機各方向 “ 液缸位置 ” 的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
3 | 加工中心 | 通過對加工中心中各方向 “ 電機 ” 運行方向及 “ 刀庫 ” 進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
4 | 鍋爐控制 | 通過工業現場鍋爐啟動的控制，使學員掌握 鍋爐控制系統的PLC控制方式。 |
5 | 步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 | 通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
6 | 直流電機控制/溫度控制 （模擬量控制） | 通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。 |
7、實訓臺配置清單
序號 | 名稱 | 功能備注 | 數量 | 單位 |
1 | 實訓桌臺 | 實訓臺；1600×700×1630mm； 實訓柜可放置工具材料和實訓模塊。 | 1 | 套 |
2 | 電源控制屏 | AC380V、220V電源各一組（提供2組三插AC200V插座）DC0～±10V可調輸出；DC4～20mA可調輸出； 數字電壓表量程0～30V、精度0.5級，電流表量程0～30mA、精度0.5級；三位半顯示、LED數碼管、選擇開關、蜂鳴器、直流24V繼電器、直流電壓輸出 | 1 | 套 |
3 | 主機實訓掛件 | 西門子(S7-300):CPU314C-2DP | 1 | 套 |
4 | 三相異步電動機 | 三相380V/180W；轉速：1400r/min | 1 | 臺 |
5 | PC/PPI編程電纜 | 長2000mm；用于學生機PLC主機與計算機之間的通訊； | 1 | 根 |
6 | 國標 電源線 | 3腳標準插頭國標電源線 | 2 | 根 |
7 | 編程軟件 | Step7、Wincc、 | 1 | 套 |
8 | PLC組態仿真軟件 | MCGS組態博途教學軟件 | 1 | 套 |
9 | PLC實訓模塊 | 1 | 套 | |
10 | 學生凳 | 四方凳 | 2 | 張 |
11 | 實訓指導書 | 電子版及紙質版 | 1 | 套 |
