透明液壓傳動演示系統
透明液壓傳動演示系統,透明液壓傳動實訓裝置調速齒輪泵和調速閥組成的復合調速回路。流量閥短接的速度換接回路。咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產透明液壓傳動演示系統，透明液壓傳動實訓裝置及配件的廠家,生產的透明液壓傳動演示系統，透明液壓傳動實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：透明液壓傳動演示系統

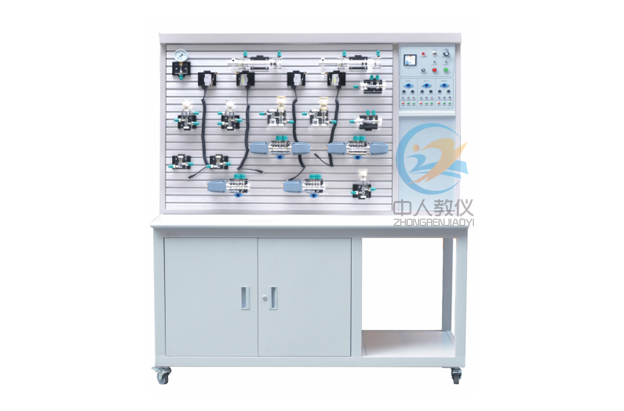

ZRYY-TYC透明液壓傳動演示系統
一、主要技術參數
1、電源：AC220V 50Hz2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器，調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：AC24V 吸力30N
7、實驗臺外型尺寸：1330mm×650mm×1750mm
二、主要特點
1、透明液壓傳動實訓裝置主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。
三、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
四、透明液壓配置清單
| 序號 | 名 稱 | 型 號 | 數量 | 備注 |
| 1 | 實驗桌 | 1張 | ||
| 2 | 實驗臺 | 1臺 | ||
| 3 | 繼電器控制模塊 | 1塊 | ||
| 4 | 雙作用油缸（帶行程撞塊） | 透明元件 | 2只 | |
| 5 | 二位二通電磁換向閥 | 透明元件 | 1只 | |
| 6 | 二位四通電磁換向閥 | 透明元件 | 2只 | |
| 7 | 三位四通電磁換向閥（O型） | 透明元件 | 1只 | |
| 8 | 三位四通電磁換向閥（H型） | 透明元件 | 1只 | |
| 9 | 三位四通電磁換向閥（M型） | 透明元件 | 1只 | |
| 10 | 彈簧回位油缸 | 透明元件 | 1只 | |
| 11 | 增壓油缸 | 透明元件 | 1只 | |
| 12 | 輔助油箱 | 透明元件 | 1只 | |
| 13 | 單向閥 | 透明元件 | 2只 | |
| 14 | 液控單向閥 | 透明元件 | 2只 | |
| 15 | 溢流閥（直動式） | 透明元件 | 2只 | |
| 16 | 溢流閥（先導式） | 透明元件 | 1只 | |
| 17 | 節流閥（直動式） | 透明元件 | 1只 | |
| 18 | 調速閥 | 透明元件 | 2只 | |
| 19 | 順序閥 | 透明元件 | 2只 | |
| 20 | 減壓閥 | 透明元件 | 1只 | |
| 21 | 二位四通行程換向閥 | 透明元件 | 1只 | |
| 22 | 三位五通手動換向閥 | 透明元件 | 1只 | |
| 23 | 壓力繼電器 | 透明元件 | 1只 | |
| 24 | 壓力表 | 透明元件 | 3只 | |
| 25 | 三通接頭 | 透明元件 | 7只 | |
| 26 | 四通接頭 | 透明元件 | 3只 | |
| 27 | 行程開關（常開） | 2只 | ||
| 28 | 行程開關（常閉） | 2只 | ||
| 29 | 透明液壓皮管 | 20米 | ||
| 30 | 油盤 | 1只 | ||
| 31 | 油箱 | 1只 | ||
| 32 | 機泵組 | 1套 | ||
| 33 | L-HL46號液壓油 | 5kg | ||
| 34 | 電磁閥通用連接線 | 3條 | ||
| 35 | 壓力繼電器插頭線 | 1條 | ||
| 36 | 螺絲刀6×100（一字、十字） | 各1把 | ||
| 37 | 剪刀 | 1把 | ||
| 38 | 活動板手 | 1把 | ||
| 39 | 尖嘴鉗 | 1把 | ||
| 40 | 內六角扳手M5 | 1把 | ||
| 41 | 內六角扳手M6 | 1把 | ||
| 42 | 內卡簧鉗 | 1把 | ||
| 43 | 外卡簧鉗 | 1把 | ||
| 44 | 快速油接頭 | 5只 | ||
| 45 | 透明液壓使用說明書 | 1冊 |
本文鏈接：http://m.hrzsj.comhttp://m.hrzsj.com/yyqd/774.html
文章來源：m.hrzsj.com??? ?編輯：中人教儀廠??? ?時間：2019-03-01 16:34
