電力拖動實驗臺

電力拖動實驗臺,通用電拖實訓裝置,電拖實驗臺采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

: 透明液壓PLC控制實訓裝置

: 單片機、EDA開發實驗平臺

產品詳情

中人教儀廠是專業生產電力拖動實驗臺，通用電拖實訓裝置_電拖實驗臺及配件的廠家,生產的電力拖動實驗臺，通用電拖實訓裝置_電拖實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：電力拖動實驗臺

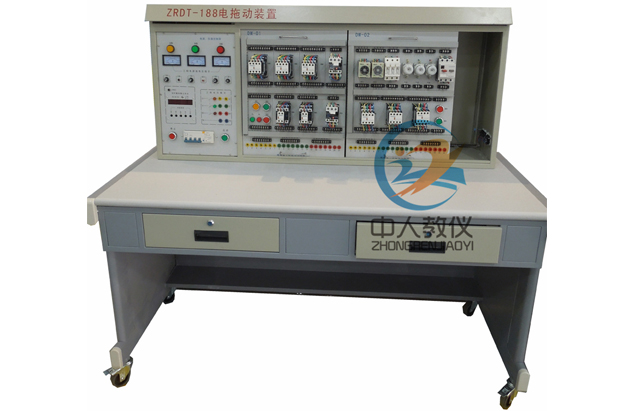

ZRDT-188電力拖動實驗臺
為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了電拖實驗臺。通用電拖實訓裝置采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

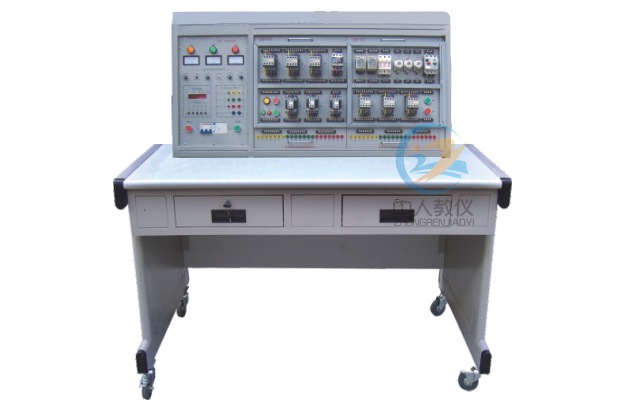

電力拖動實驗臺,通用電拖實訓裝置,電拖實驗臺

一、特點：

1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如PLC或變頻調速，實訓的內容具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：140cm×70cm×168cm

三、裝置配備

（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。
（三）實訓組件
1、DW-71 電力拖動培訓組件（一）
2、DW-72 電力拖動培訓組件（二）
3、DW-73 電力拖動培訓組件（三）
4、三相異步電動機 380V Y/△接法，帶離心開關 2臺

四、實訓項目

1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動

13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路

五、基本配置清單（每臺）：

序號	名稱	單位	數量	備注
1	實訓考核臺架	臺	1
2	實訓桌	張	1
3	電氣控制實訓單元掛箱及電機	塊	1	DW-01	電工實訓組件（一）
		塊	1	DW-02	電工實訓組件（二）
		塊	1	DW-03	電工實訓組件（三）
		塊	1	DW-04	單臂電橋測量電動機直流電阻實訓組件
		塊	1	DW-05	斷路器斷口絕緣及相對絕緣電阻測試實訓組件
		塊	1	DJ01	三相鼠籠式電動機380V/Y
		塊	1	DJ02	三相鼠籠式電動機380V/Y（帶速度繼電器）
		塊	1	DJ03	雙速異步電動機380V/Y/△
		塊	1	DJ04	三相鼠籠式電動機380V/△
4	電工連線	套	1	20根：長100CM黃6條、綠6條、紅6條、黑2條； 10根：長50CM黃2條、綠2條、紅2條、藍2條、黑2條。
5	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。
6	實驗說明書	套	1	指導學生實訓
