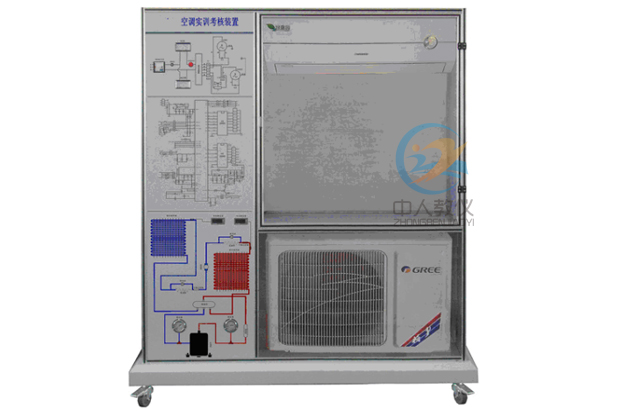

ZRLR-XLA熱泵式空調制冷電路連接及電氣故障實訓裝置
一、一般制冷電路連接及電氣故障判斷設備功能及實訓項目
（一）初級基本技能實訓1、制冷系統專用工具的基本操作
2、制冷系統管件焊接工藝
3、制冷系統的檢漏操作
4、制冷系統壓力檢測
5、制冷系統的抽真空與充注制冷劑
（二）中級技能實訓
1、空調主控板電路原理與元件認識
2、空調電器元件的測量及制冷系統運行檢測
3、空調器制冷系統故障與分析
4、空調器電氣故障檢測與故障分析、診斷
（三）高級技能實訓（設計、安裝、調試及檢修）
1、風速、紅外測溫儀測量
2、空調器微機自控實訓：空調器單片機芯板電源電路、信息采集電路、輸出驅動電路及I/O口的檢測及外圍電路故障判斷與排除
（四）預設故障功能：故障點說明
1、室內溫度傳感器開路
2、室內溫度傳感器短路
3、室內管溫傳感器開路
4、室內管溫傳感器短路
5、室外溫度傳感器開路
6、室外溫度傳感器短路
7、搖擺步進電機開路
8、遙控器失靈
9、壓縮機不工作
10、室外風機電機故障
11、四通閥不工作
12、室內風機故障
13、電源故障
14、晶振電路故障
15、復位電路故障
16、變壓器及保險絲故障
二、設備選型
| 物 料 名 稱 | 熱泵式空調制冷電路實驗臺規 格 型 號 | 單位 | 需量 |
| 格力冷暖空調機 | KFR-23GW | 臺 | 1 |
| 儲液瓶 | MJ32JF2HP Φ130*290 | 個 | 1 |
| 過濾器 | EK-083 | 個 | 1 |
| 制冷手閥 | 1/4″ | 個 | 4 |
| 單向電磁閥 | FDF2A,1.7MPA/220V/6/5W 制冷專用(3MPa,6/4w) | 個 | 2 |
| 壓力傳感器 | STY-AJ(0-0.6MPa,0-0.35MPa) | 對 | 1 |
| 銅管 | φ8 | 米 | 8 |
| 銅管 | φ6 | 米 | 4 |
| 銅管三通 | Ф6 | 個 | 2 |
| 銅管彎頭 | φ8 | 個 | 2 |
| 銅管三通 | Ф8 | 個 | 4 |
| 鈉子(螺母) | Ф10 | 個 | 2 |
| 銅管安裝扣 | Ф16 | 個 | 15 |
| 漏電斷路器 | DZ47LE-32 32A 1P+N 正泰 | 個 | 1 |
| 信號指示燈 | XDN1 紅 220V φ20 | 個 | 2 |
| 信號指示燈 | XDN1 綠 220V φ20 | 個 | 3 |
| 保險座 | 5*20 | 個 | 1 |
| 保險絲 | 5*20/15A | 個 | 1 |
| 電阻 | 1/4W 10K | 個 | 1 |
| 電阻 | 1/4W 8.2K | 個 | 1 |
| 船形開關 | 大 2*1 黑 | 個 | 2 |
| 船形開關 | 大 2*1 紅 | 個 | 1 |
| 電壓表 | 85L17-250V 光明 開孔尺寸70 | 個 | 1 |
| 電流表 | 85L17-10A 光明 開孔尺寸70 | 個 | 1 |
| 溫度數顯表 | JLWT-2B 0-99 開孔尺寸72×42 | 個 | 5 |
| 電源插座 | 3*3*3 泉泰 | 個 | 1 |
| 插座 | K2A42 紅 | 個 | 37 |
| 插座 | K2A42 黃 | 個 | 2 |
| 插座 | K2A42 黑 | 個 | 5 |
| 船形插(公插) | 37T | 個 | 1 |
| 船形插(母插) | 37T | 個 | 1 |
| 船形插(外殼) | 37T | 個 | 1 |
| 電源插頭 | 單相 1*3 | 個 | 1 |
| 繼電器 | LY2J-200V/220VAC 8T | 個 | 1 |
| 繼電器座 | PYF8A 15*59 8腳 | 個 | 1 |
| 視液鏡 | 1/4″ | 個 | 1 |
| 接線端子 | TD-1520 | 個 | 1 |
| 線槽 | 4035 白色 | 條 | 2 |
| 焊片 | φ4.2 2000個/包 | 個 | 50 |
| 線比 | 開口 Φ1.5-3 | 個 | 40 |
| 電力電容 | 1UF/220V | 個 | 2 |
| 外牙接頭 | 4轉5 | 個 | 2 |
| 飛機腳 | 8A 塑料 | 個 | 10 |
| 面板 | 儀表面板 | 塊 | 1 |
| 導線 | 0.5cm2 | 扎 | 1 |
| 導線 | 1.5cm2 | 米 | 30 |
| 風速儀 | 常用 | 個 | 選配 |
| 紅外測溫儀 | 常用 | 個 | 選配 |
