風光互補發電實訓系統
風光互補發電實訓系統,風光互補發電教學設備也可以組成風光互補發電系統，是學習光伏發電和風力發電的綜合性實訓平臺。 ...
訂購熱線：021-66581511
中人教儀廠是專業生產風光互補發電實訓系統，風光互補發電教學設備及配件的廠家,生產的風光互補發電實訓系統，風光互補發電教學設備品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：風光互補發電實訓系統

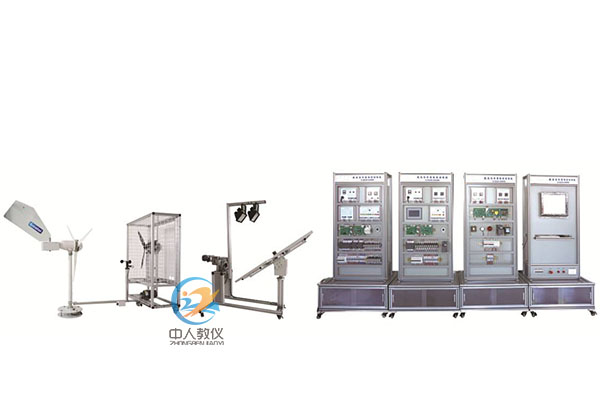

ZRXNY-06風光互補發電實訓系統
可完成實驗項目
1）風力發電機結構與原理2）風力發電機輸出特性
3）風力發電機偏航工作原理與控制
4）風速檢測與控制
5）太陽能電池發電原理與特性曲線
6）太陽能電池組件串并聯輸出特性
7）西門子PLC200編程與控制
8）光伏自動跟蹤原理與編程控制
9）離網光伏發電系統的組成
10）蓄電池的充放電特性
11）風機控制器的原理與功能
12）太陽能控制器的原理與功能
13）離網逆變器的原理與功能
14）Keil軟件編程與仿真
15）Simulink軟件仿真
16）儀表監測與通訊
17）組態軟件監控與編程
18）上位機軟件開發與通訊
主要參數：
1）系統輔助電源：明緯DC24V/3A×2；明緯DC5V/2A。2）太陽能電池組件：單晶組件，最大輸出功率20W，工作電壓17.6V，工作電流1.14A，數量4塊，尺寸(450×430×25mm）。
3）模擬光源：飛利浦500W鹵鎢燈×2，由紫光蝸桿減速機擺動，模擬太陽升起至日落運動，運動角度110±5°。
4）模擬光源拖動電機：紫光交流電機，電源AC220V±10%、50HZ；額定輸出功率90W、額定轉速1350rpm。
5）模擬光源拖動減速機：紫光減速機，減速比3000:1。
6）光伏跟蹤傳感器：采用四象限高精度光敏傳感器結構，透時外殼，原理外露，雙層PCB板設計，方便學習與測試，6路模擬量信號輸出，輸出電壓0-5V。
7）太陽能跟蹤系統：采用雙軸二維跟蹤方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V直流同步電機驅動，額定轉速10rpm。
8）太陽能跟蹤控制單元：手動/自動模擬光源運動與光伏跟蹤控制采用西門子S7-200主控模塊；跟蹤傳感器模擬量輸入采用2塊西門子S7-200模擬量擴展模塊。
9）光照及溫濕度傳感器模塊：光照度0-20K(LUX)、精度1%，溫度-40-80℃、精度±0.5℃，濕度0-99.9%RH、精度±3%RH，采用PIC單片機進行采集，原理開放，提供燒寫接口，隔離RS485信號輸出。
10）水平軸永磁同步風力發電機：最大輸出功率310W、輸出電壓12V、葉片直徑1.3m、葉片數量3片、啟動風速2m/s、額定風速13m/s、安全風速40m/s。
11）尾舵偏航系統：風力發電機采用尾舵迎風與側風偏航控制，控制方式采用鏈條傳動結構，偏航角度為45°和90°；偏航采用DC24V直流同步電機驅動，額定轉速10rpm。
12）模擬風源：采用變頻軸流通風機，額定電壓220V、額定頻率50HZ、額定功率0.37KW、額定轉速1400rpm；電機采用三菱FR-D720S-0.4K-CHT變頻器驅動。
13）模擬風場：模擬風源通過支架固定在孤行導軌上，在電機的拖動下繞風力發電機做圓弧運動，運動角度60±5°。
14）模擬風場拖動電機：電源AC220V±10%、額定頻率50HZ、額定輸出功率100W、額定轉速1400rpm、減速比140：1。
15）模擬風場控制單元：手動/自動風場運動與尾舵偏航控制采用西門子S7-200主控模塊。
16）風速傳感器：測量模擬風源風速，脈沖輸出，電源DC5V，輸出1.5脈沖m/s。
17）光伏匯流單元：模擬光伏匯流箱，2路光伏輸入1路光伏匯流輸出；具有防反、防雷、過載保護等。
18）儀表顯示單元：2個直流電壓表DC0-50V；2個直流電流表DC0-5A；1個交流電壓表AC0-300V；1個交流電流表AC0-2A；交流AC220V供電，隔離RS485信號輸出。
19）蓄電池組：天能鉛酸電池12V/12AH ×2（塊）。
20）太陽能控制器：額定電壓DC12V、額定電流DC5A、PWM(脈沖寬度調制)方式充電；微控制器采用ARM內核32位高性能大容量STM32F103系列芯片；控制算法基于C語言嵌入式實時操作系統（RTOS）開發，電路模塊化開放設計，采用雙層PCB板，外置測試點，方便進行充電波形與電路電氣測試；具有充放電指示、電池狀態指示、溫度補償?shù)裙δ埽痪哂行铍姵胤唇印⒁归g防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護功能。
21）風機控制器：額定電壓DC12V(整流)、最大電流25A、PWM(脈沖寬度調制)方式充電；微控制器采用ARM內核32位高性能大容量STM32F103系列芯片；控制算法基于C語言嵌入式實時操作系統（RTOS）開發，電路模塊化開放設計，采用雙層PCB板，外置測試點，方便進行充電波形與相關電路電氣測試；具有風速檢測、偏航控制信號或剎車信號輸出功能；具有充放電指示、電池狀態指示、溫度補償?shù)裙δ埽痪哂行铍姵胤唇印⒎览住L(fēng)機限流、過充、過放、負載過載、短路等保護功能。
22）離網逆變器：輸入電壓DC12V；輸出AC220V±10%、50HZ、300VA、純正弦波；輸入輸出采用高頻變壓器隔離；微控制器采用ARM內核32位高性能大容量STM32F103系列芯片；控制算法基于C語言嵌入式實時操作系統（RTOS）開發，電路模塊化開放設計，采用雙層PCB板，外置測試點，方便進行升壓驅動波形、SPWM逆變驅動波形、逆變輸出電壓電流波形與相關電路電氣測試；具有過欠壓關斷、過載等保護功能。
23）直流阻性負載：3W高亮度LED燈。
24）直流感性負載：2.8W直流風扇。
25）交流阻性負載：15W交流警示燈。
26）交流感性負載：22W交流風扇。
27）功率電阻模塊：0-2000歐連續可調,功率120W,帶刻度盤，數量2個。
28）組態觸摸屏：采用昆侖通態7〞嵌入式一體化觸摸屏；實時監測系統發電、用電與環境參數等信息；具有歷史曲線顯示。采用RS485/RS232/以太網進行通訊。
29）仿真軟件：基于Keil在線仿真、基于Simulink軟件仿真；
30）工控機：采用工業17〞電阻式觸摸屏工控一體機；1.6G主頻、1G內存、300G硬盤、內置無線WiFi、WindowsXP/Windows7操作系統；具有4路USB輸出、2路RS232接口、1路RS232/RS485接口。
31）工控機監控軟件：基于C#語言/組態軟件開發，采用嵌入式SQLite數據庫實時存儲數據；實時監測并存儲系統發電、用電與環境參數等信息，實時對模擬光源、光伏跟蹤、模擬風場與側風偏航進行遙控；具有曲線顯示、歷史報表查詢、EXCEL文檔輸出、打印等功能，采用標準TCP/IP以太網通訊。
32）安全保護：帶電源指示，急停控制及漏電保護，安全符號國家標準；
33）外形尺寸：1580×1100×1550mm(光伏跟發電與模擬跟蹤裝置)/ 2700×1800×1600mm（風力發電與模擬風場裝置）/940×620×1940mm（網孔單元裝置×4組）；
產品概述
該裝置是小型風光互補發電實訓系統平臺，采用單元化獨立網孔面板結構，模塊化功能設計，既可以組成獨立的光伏發電系統或風力發電系統，也可以組成風光互補發電系統，是學習光伏發電和風力發電的綜合性實訓平臺。風力發電由模擬風場與帶有尾舵偏航裝置的風力發電機組成，尾舵偏航控制與風場運動均由西門子PLC自動化控制實現。光伏發電由模擬光源與跟蹤系統組成，模擬光源采用擺臂式，手動或自動化模擬太陽從升起到日落過程，電池板采用4塊獨立單晶電池組件組成，跟蹤裝置采用雙軸二維跟蹤系統，既可手動跟蹤，也可PLC自動傳感器跟蹤，使光伏組件正對光源輸出最大功率；環境采集模塊可以實時采集電池組件表面的光照強度、溫度及濕度，方便測試環境變化對光伏發電性能的影響；儀表單元實時采集系統發用電信息，并傳遞給組態觸摸屏，進行綜合監測；匯流單元將電池組件串并后匯成一路輸出，并具有防反、過流與防雷功能；光伏控制器、風機控制器與離網逆變器均采用原理與結構外露的形式，核心驅動板均采用STM32F103系列的高性能ARM處理器進行控制，能在線進行Keil軟件仿真與下載驗證。控制器采用先進的PWM充電技術，逆變器采用高頻隔離的全橋正弦逆變拓?fù)浣Y(jié)構，所有驅動信號波形均可在線進行測試，方便學生更加深入了解控制器和逆變器的結構與原理，同時配套基于Simulink仿真軟件，可以通過仿真學習電路的拓?fù)浣Y(jié)構、功率器件的驅動原理、電路的參數計算與軟件算法的實現。上位機采用17寸的工業控制計算機，通過上位機軟件對系統發用電數據進行報表存儲、查詢和打印。本文鏈接：http://m.hrzsj.comhttp://m.hrzsj.com/product/1094.html
