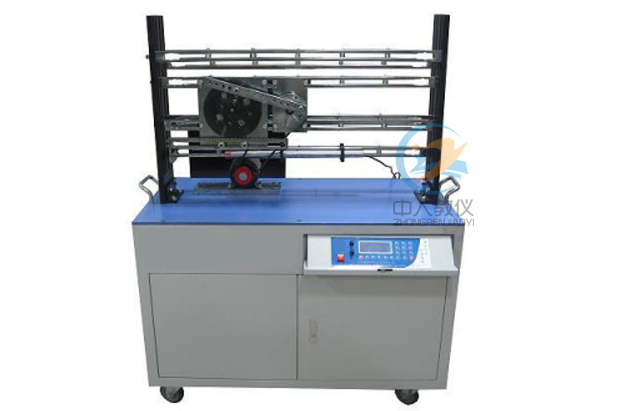

ZRJX-PK平面機構設計及運動組合實驗臺
一、 主要技術參數：
1、直流電機功率：125W；2、工作轉速：0-200 rpm；
3、光柵角位移傳感器一個：GFJ-7-5V/1000P，轉速：1000柵/轉；
4、直線位移傳感器一個：WYDC-200L，量程L=200mm，精度：0.5%；
5、連桿在132-316mm范圍內有級可調；安裝孔間距：23mm
導桿在220-266mm范圍內有級可調；安裝孔間距：23mm
搖桿在156-219mm范圍內有級可調；安裝孔間距：23mm
6、帶傳動 傳動比為1：1.5；
7、鏈傳動 傳動比為1：1；
8、齒輪有三種：m=2 Z1=25 Z2=75 Z3=100
9、外形尺寸： 1140×600×1360mm；
10、重量：85k
二、并提供以下19種拼裝方案：
(1).曲柄搖桿機構 ( 2).曲柄導桿搖桿機構(3).曲柄對心滑塊機構 ( 4) .曲柄偏心滑塊機構
（5）.曲柄導桿對心滑塊機構 （6） 曲柄導桿偏心滑塊機構
(7).凸輪機構 (8)槽輪機構
( 9).齒輪-曲柄搖桿-棘輪機構 (10).鏈-齒輪傳動
( 11).曲柄搖桿-齒輪齒條機構 (12).不完全齒輪機構
( 13).齒輪-曲柄搖桿機構 (14).齒輪-曲柄導桿對心滑塊機構
（15）齒輪-曲柄導桿偏心滑塊機構 (16).齒輪-曲柄滑塊(牛頭刨床)機構
(17.)齒輪-導桿搖桿機構 （18）插齒機機構
（19）曲柄搖桿滑塊機構
三、實驗內容：
1、機構系統創新拼裝設計實驗：可靈活拼裝18種以上各種平面傳動機構，拼裝的機構能保證配合精度，運動靈活，無卡滯和干涉現象；2、基本平面機構運動參數可視化分析實驗：可檢測各種平面機構活動構件的位移、速度和加速度，并通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀況，進而對機構進行重新設計與裝配調整；
3、課外活動中的機構創新實驗：利用該機械平臺使用者可自行設計增添構件拼裝新的機構。
四、性能特點：
1、平面多桿機構及凸輪組合實驗臺可檢測任意機構活動構件的運動規律和進行機構分析；2、可利用實驗臺配套軟件對桿機構及凸輪機構進行虛擬設計和運動曲線模擬；
3、測試系統采用先進的單片機測試方式，以串口通訊，測試數據精度高、速度快、性能穩定；
4、在機械及軟件結構設計時考慮到了開放性的特點，為用戶增添新的功能提供了方便。
5、本實驗臺的電機調速可通過軟件控制調節，無須手動調節顯示面板采用液晶顯示，相關運動曲線，參數均可在液晶面板上顯示，數據穩定，操作方便。
五、檢測控制系統及教學分析軟件內容和特點：
1、檢測控制系統以51系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；2、該實驗臺教學分析軟件以Vb為開發平臺，包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容；可對四桿機構、曲柄搖桿、曲柄滑塊、曲柄導桿搖桿、曲柄導桿滑塊上進行虛擬機構設計（參數可以通過對話框輸入），并對連桿上的點的運動軌跡進行分析以及虛擬運動；凸輪機構有八種不同種類的凸輪，可轉動，并可改變基圓半徑、升程角、磙子半徑；還有槽輪機構、棘輪機構等。
3、可以實時顯示運動參數的實時變化曲線；曲線可打印，并采集的數據可生成EXCEL表格并可打印。
4、可對桿機構和凸輪機構進行虛擬設計和運動仿真；
