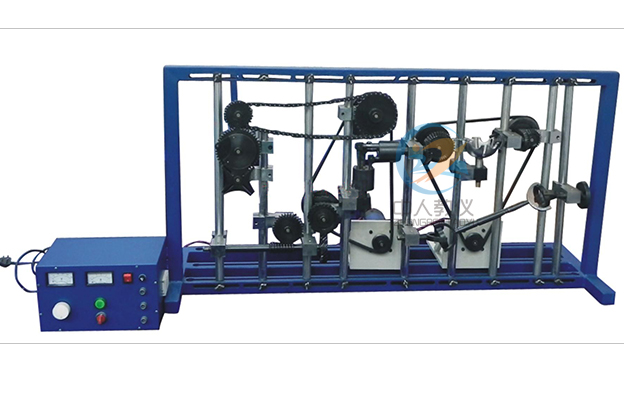

ZRJX-LC輪系創新設計拼裝及仿真實驗臺
一、產品概述
輪系方案設計實驗臺采用鋼制結構，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案的拼裝實訓，加深學生對輪系分類、分析、設計與應用的理解與掌握，培養學生在輪系方面的綜合設計能力和實踐動手能力。適合各職業院校《機械設計》、《機械原理》、《機械零件》等課程的實訓教學。
二、配置及技術性能
本裝置主要由實訓臺架（采用鋼制結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。輸入電源：單相三線～220V±10% 50Hz
外形尺寸：實訓臺架1250mm×400mm×650mm，電源控制箱 250mm×165mm×155mm
交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
電源控制箱1臺：配置交流減速電機調速器，給電機提供可調電源。
機械零部件1套：配有各種圓柱直齒輪、圓柱斜齒輪、圓錐齒輪、皮帶輪、行星架、傳動軸、軸承座等。
配件1套：主要包含內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
零件存放柜1套：存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。
三、實驗內容：
1、定輪系拼裝與運行演示2、2K-H行星輪系拼裝與運行演示
3、2K-H差動輪系拼裝與運行演示
4、3K周轉輪系拼裝與運行演示
5、復合輪系拼裝與運行演示
四、主要零部件清單
| 序號 | 名 稱 | 技術規格(B=齒厚+凸臺) | 數量 | 單價 | 總價 | 備注 |
| 1 | 直齒輪 | m=2 Z=17,22,26,32,42 | 10 | 外購 | ||
| 斜齒輪 | m=2 Z=17,22 | 4 | ||||
| 2 | 內齒輪 | m=2 Z=76 | 2 | 外購 | ||
| 3 | 小錐齒輪 | m=2 Z=21 | 4 | 外購 | ||
| 4 | 大錐齒輪 | m=2 Z=30 | 2 | |||
| 5 | 行星桿 | L=220 | 4 | |||
| 6 | 固定桿 | L=200 | 4 | |||
| 7 | 空間行星架 | 非標 | 1 | |||
| 8 | 支承座 | 非標 | 10 | |||
| 9 | 傳動軸 | L=120 | 8 | |||
| 10 | 支撐梁 | L=400 | 7 | |||
| 11 | 安裝滑塊 | 非標 | 10 | |||
| 12 | 定位套 | 內徑16 | 16 | |||
| 13 | 透明固定板 | 非標 | 4 | |||
| 14 | 安裝槽板 | 非標 | ||||
| 15 | 加載器支座 | 長×寬×厚=296(236)×76×25 | 2 | |||
| 16 | 聯軸器 | D×d×B=φ28×φ16×70 | 4 | 外購 | ||
| 17 | 機架 | 1250m×400mm×650mm， | 1 | 外協 | ||
| 18 | 零件存放柜 | 1250m×400mm×550mm， | 1 | 外協 | ||
| 電氣系統 | ||||||
| 1 | 驅動源 | 60W單向交流電機 | 1 | 外購 | ||
| 2 | 調速器 | 配套 | 1 | 外購 | ||
| 3 | 電器盒 | 200*100*250 | 1 | 外購 | ||
| 工具清單 | ||||||
| 1 | 油槍 | 小號 | 1 | 外購 | ||
| 2 | 尖嘴鉗 | 3寸 | 1 | 外購 | ||
| 3 | 內六角扳手 | 10套件 | 1 | 外購 | ||
| 4 | 十字起 | 3寸 | 1 | 外購 | ||
| 5 | 活動幫手 | 1寸 | 1 | 外購 | ||
| 6 | 呆幫手 | 1寸 | 1 | 外購 | ||
| 7 | 橡皮槌 | 小號 | 1 | 外購 | ||
| 8 | 鋼尺 | 4m | 1 | 外購 | ||
