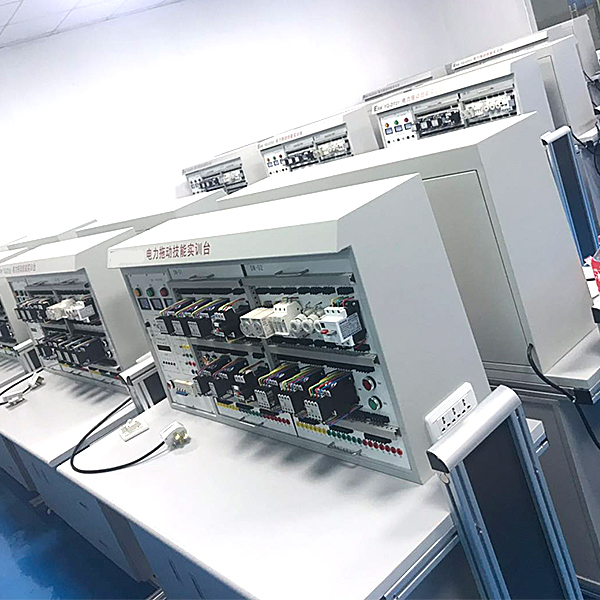

電工、電拖技能實訓裝置

一、特別點：

1、電氣控制線路全部裝在箱式掛式模型塊件上，實操便利、更換便捷，可拓展功能或研發新實驗項目。

2、實操臺只需三相四線的交流ACACAC電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設定有電壓（V）（V）（V）型漏電保護器和電流（A）（A）（A）型漏電保護器，能保證實操者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設定有定時器兼報警記錄儀，為學生實驗技能考核提供了一個統一的標準。

5、全部的元件全部經過實驗連接線引到接線端子上，學生接線時只需在端子上實行接線，有利于保護元件，經過線槽走線，接近工業現場。

二、技術功能：

1、作業電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度（℃）（℃）（℃）：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量（KV）（KV）（KV）：＜1.0KVA

4、外觀尺寸：1100×700×1400（mm）

三、裝置配備裝備裝備裝備

（一）電源控制屏

控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板。它為實驗考核提供電源及保護。

1、三相四線電源寫入，經過漏電保護器，接通總開關，由接觸器經過啟、停按鈕實行實操。

2、設定有450V指針式交流ACACAC電壓（V）（V）（V）表三只，指示寫入時三相電源電壓（V）（V）（V）；指示燈三只，指示實驗裝置與外部電源通斷情況。

3、三相四線電源輸出，設定有單片機全程監控裝置過載或短路功能，過載或短路軟截止而而而且警報，故障排除復位后方可啟動電源。

4、設定有定時器兼報警記錄儀，平時作為時鐘使用。設定有設定實驗考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或?qū)嵅馘e(cuò)誤造成的漏電警報、短路警報總次數，為學生實驗技能的考核提供一個統一的標準。

（二）實驗桌：桌體為鋁木構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，設定有抽屜和儲物儲物儲物儲物柜。

（三）實驗集合套件

1、DW-71 電力拖動培訓集合套件（一）

2、DW-72 電力拖動培訓集合套件（二）

3、DW-73 電力拖動培訓集合套件（三）

4、三相異步電機 380V Y/△接法, 三相異步電機：電壓（V）（V）（V）380V，電流（A）（A）（A）0.4A，頻率50Hz ，功率（W）（W）（W）約180W，帶離心開關 2臺

電工、電拖技能實驗裝置,流體力學綜合實驗臺

設備特別點：

1、本試驗臺為新型流體力學綜合試驗臺, 構造小巧,布置合理，一臺多用。

2、試驗水箱和管道應用厚壁優質透明有機玻璃管，實驗情況清晰，便利學生查看。

3、設備整體為自行式框體構造構造，并裝配備裝備裝備有禁錮腳，便利系統的拆卸檢修和搬運。

4、裝置設計可360度查看，完成全方位教學與實驗。

實驗?zāi)康模?/span>

1、適合于工程流體力學（水力學）教學實驗。

2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。

主要配備裝備裝備：

雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度（℃）（℃）（℃）計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框體構造。

技術功能數值：

1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續實操。

2、雷諾管：長度1100mm、內徑Φ15mm，有機玻璃。

3、伯努利管：總長1100mm、內徑Φ20mm和Φ14mm，有機玻璃管制作，按兩點法求出各有改變點的動靜壓頭。

4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。

5、局部阻力管：總長1100mm、內徑Φ14mm和Φ23mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測量流體流經銅閘閥的前后壓差，以及對文丘里流量計實行校核。

6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH2O。

7、測壓計由22根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。

8、靜音環保型水泵：揚程：12m，流量：15L/min，功率（W）（W）（W）：120W。

9、計量槽：容積10L透明有機玻璃制作，帶計量刻度。

10、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。

11、蓄水箱：容積約100L，PVC板焊制而成。

12、實驗所用的流體-水為全循環使用設計，充分節約水資源。

13、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
