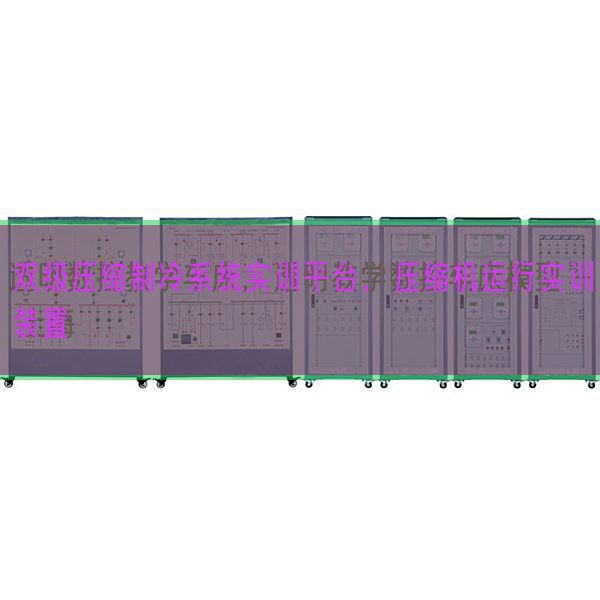

雙級壓縮制冷系統實訓平臺，壓縮機運行實訓裝置

雙級壓縮制冷系統實驗平臺

一、設備配備及功能數值
1、雙級壓縮制冷系統實驗平臺控制屏應用雙層亞光密紋噴塑構造，最上層布置制冷系統，正面設定有電源控制及測量儀表功能板，下部裝備有四個帶鎖定功能的萬能轉向輪。
2、三相380V交流ACAC電源供電，經漏電保護器，經過啟、停開關控制總電源，裝備有指針式電壓（V）表：測量范圍0～450V，精確度1.5級，指針式電流（A）表：測量范圍0～10A，精確度1.5級。
3、制冷系統含有高壓級壓縮機、低壓級壓縮機、冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、節流閥、中間冷卻器、蒸發器等。
4、在主要系統部位件（如高壓級壓縮機、低壓級壓縮機、冷凝器、油分離器、儲液器、節流閥、中間冷卻器、蒸發器等）的進出口預留能裝配溫度（℃）探頭的紫銅管盲管（Φ10X0.8，長度35mm），紫銅管一端封閉，與制冷管道釬焊在一起。紫銅管盲管的位置便利溫度（℃）探頭的裝配與更換。
5、雙級壓縮制冷系統實驗平臺在系統的高壓、中間壓力、低壓的合適部位設定測量壓力的標準制冷空調用1/4″SAE外螺紋檢修針閥，其位置應便利實操。
6、制冷系統裝配數字顯露溫度（℃）表1只（精確度0.5級），應用PT100鉑電阻作傳感器，測量界限-50～150℃，能測量以下6組溫度（℃）功能數值，分別為低壓機吸氣口溫度（℃）、中間冷卻器進口溫度（℃）、高壓機吸氣口溫度（℃）、高壓機排氣口溫度（℃）、冷凝器出口溫度（℃）和蒸發器進口溫度（℃）。
7、制冷系統裝配真空壓力表3只，精確度2.5級，測量范圍為-0.1～1.5MPa和-0.1～3.5MPa，分別就地實時測量制冷系統低壓側和高壓側壓力的壓力改變。
8、制冷系統裝配高低壓力控制器1個，就地實時監測制冷系統低壓側壓力、高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源。
9、制冷系統裝配高壓控制器1個，用來保護中間側壓力。
10、二維碼識別功能：能經過手機掃描獲取該設備的相關圖紙文檔實驗指導書。 二、技術功能數值
1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz。
2、作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。
3、裝置容量（KV）：7.45kVA。
4、制冷劑：R22。
5、制冷裝置能達到的溫度（℃）-40℃。
6、制冷量：12.0~13.0 kW。
三、功能
1、一次節流中間不完全冷卻制冷循環系統的基礎構造和作業原理。
2、雙級壓縮氟利昂制冷循環系統的調節測試。
3、雙級壓縮氟利昂制冷循環作業功能數值的測量與計算。
4、制冷機組能效比的計算與解析。
