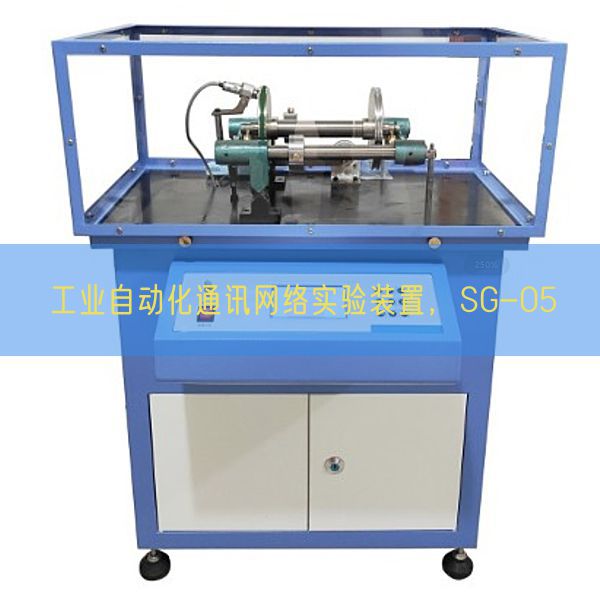

工業自動化通訊網絡實驗裝置，SG-05

SG-05 工業自動化通訊互聯網實驗裝置

一、設備基礎簡介
"工業自動化通訊互聯網實驗裝置"突破傳統的互聯網教學實驗?zāi)Ｊ?，依?jù)目前工業互聯網構造的現狀，將現代企業中的"現場控制層"、"過程監控層"、"企業管理層"三個互聯網層次直觀的展現在學生面前，經過完成互聯網實驗讓學生對現今的企業互聯網層次構造有更深的理解；同時還設定有掛接其它外圍設備的能力，如工業全數字直線DC調節速度系統實驗臺、工業全數字交流AC調節速度系統實驗臺、實物模型對象等，真正完成實驗平臺的功能。設定有構造合理、功能完善、可靠性好、性價比高
二、系統特別點
1.在控制屏正面操作面板上應用按照現代企業的"現場控制層"、"過程監控層"、"企業管理層"三個互聯網層次構造布置各模型塊，使得整個互聯網層次清晰、直觀，方便使用者從宏觀上掌控把握互聯網層次構造。
2.實驗平臺硬件應用全開放設計，方便學校用戶按照自己的需求研發或應用新的設備，同時提供全部的實驗源程序，方便使用者按照需要實行自主修改、設計和二次研發。
3.實驗平臺具備拓展功能，作為一個互聯網平臺，在其工業以太網和PROFIBUS-DP總線上還可以掛接支持該總線協議的第三方設備。
三、技術功能
1.寫入電源：一相～220V±10% 50Hz
2.作業環境：溫度（℃）-10℃～+40℃　相對濕度＜85％(25℃)海撥＜4000m
3.裝置容量（KV）：＜1kVA
4.外觀尺寸：187.3cm×72.5cm×162.2cm
工業以太網以上的部分屬于"企業管理層"，完成的是大量的數值傳輸和監控作業，上部配兩臺PC機，一臺為工程師站，完成對下層互聯網硬件設備的配備和底層設備的編程，另一臺為實操員站，完成對整個互聯網設備運行現象的總體監控
工業以太網和現場總線之間為"過程監控層"，完成的是對現場總線上設備的控制以及數值通訊。
現場總線以下的為"現場控制層"，完成具體的現場實操的功能。
四、系統配備
1.S7-300plc
主機(CPU315-2DP)一臺：128k的RAM，帶現場總線(PROFIBUS-DP)以及MPI通訊連接口；
通訊模型塊(CP343-1)一個：用來SIMATIC S7-300連接工業以太網。
2.S7-200PLC
主機(CPU224)一臺： 8K的用戶程序區，5k的數值儲物區，本身包括14個數字量寫入/10個數字量寫入，可以支持PPI、MPI等通訊協議。
通訊模型塊(EM277)一個：用來SIMATIC S7-200連接到現場總線(PROFIBUS-DP)。
3.觸摸屏
西門子SIMATIC TP170A一塊，顯露尺寸為5.7寸，黑白、分辨率（象素）為320×240，256 kbyte存儲器，支持RS232 、RS485及PROFIBUS-DP通訊方法。
4.分布式I/O
選用西門子ET200M系列，同時多加以下模型塊：
PROFIBUS-DP 連接口模型塊(IM153)一個：用來將ET200M連接到PROFIBUS-DP互聯網中；
數字量寫入/輸出(SM323)一個：16路數字量寫入/輸出；
模仿量寫入(SM331)一個：8路×12位模仿量寫入；
模仿量輸出(SM332)一個：4路×12位模仿量輸出。
5.交流AC變頻器
設定有西門子的MICROMASTER 420通用變頻器一個，裝配PROFIBUS-DP通訊模型塊及基礎實操操作面板，供總線通訊及功能數值設定使用。
6.電機：0.37KW的三相鼠籠式異步電機一臺，作為變頻器驅動的負載。
7.通訊網卡
西門子CP5611一塊用來工控機連接到PROFIBUS 和SIMATIC S7 的MPI，支持PROFIBUS 主站和從站、PG/OP、S7通訊。
五、實驗項目
1.西門子S7-200 PLC編程
2.西門子S7-300 PLC編程
3.交流AC變頻器實操
4.觸摸屏編程
5.Wincc工控組態系統編程
6.分布式I/O控制
7.變頻器的控制
8.主從數值交換
