在PLC實驗室中，一個常見的實踐項目是模仿一個十字路口信號燈系統。--將詳細簡介如何實行實際連線，以及涉及的專業技術名詞和步驟。

為了開始這個項目，我們首先需要一些材料和設備。以下是你所需的表單：

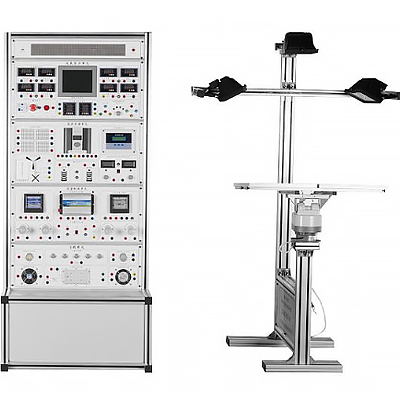

1. PLC實驗臺：一個PLC實驗臺是由多個模型塊含有概括的系統，可以用來模仿各種自動化控制系統。它通常由PLC主機、寫入輸出模型塊和電源等集合套件含有概括。

2. 信號燈：我們需要裝配在十字路口上的三個信號燈，分別是紅燈、黃燈和綠燈。這些信號燈通常由LED或者普通的白熾燈含有概括。

3. 繼電器：繼電器是PLC系統中常用的輸出元件，用來控制外部設備的開關。

4. 接線端子：接線端子用來將各個集合套件連接在一起，保證信號的傳輸和正常作業。

現在，讓我們進入實際連線的步驟。

第一步是將PLC主機與實驗臺的電源連接。保證電源線正確連接，并按照實驗臺的說明手冊實行相應的設定。

--我們需要將信號燈連接到PLC實驗臺的輸出模型塊。通常情況下，每個信號燈全部會使用一個繼電器來控制。

--將繼電器的輸出端子與信號燈的電源線連接。記住，紅色是正極，黑色是負極。保證連接牢固，以免出現松動或者電子線路錯誤。

--將繼電器的觸點連接到PLC輸出模型塊的輸出端子上。你可以經過查看PLC實驗臺的說明手冊來確定正確的端子連接方法。

一旦完成了這些連接，我們需要系統配備裝備裝備PLC實驗臺。在PLC編程系統中創建一個新的程序，然后設定輸出模型塊的IO端口以及對應的繼電器觸點。

--編寫程序邏輯以控制信號燈的狀態。按照交通規則，我們需要使紅燈亮10秒鐘，然后變換到黃燈亮3秒鐘，最后變換到綠燈亮15秒鐘。你可以使用PLC編程語言（例如Ladder Diagram）來完成這個邏輯。

--將PLC主機與計算機數值數值數值連接，并將程序上傳到PLC實驗臺。按照實驗臺的說明手冊，選用正確的通信協議和功能數值實行連接。

經過以上步驟，我們已成功實行了PLC實驗室十字路口信號燈的實際連線。經過控制PLC程序，我們可以模擬真實道路上的交通流量和信號燈變換。

--一下，PLC實驗室十字路口信號燈實際連線是一個很好的練習項目??可以幫助我們理解和掌控把握PLC系統的實際應用。經過正確的連線和系統配備裝備裝備，我們可以完成一個擬真的交通控制系統，并實行各種交通流量的測量試驗和檢驗。

希望--對于正在實行PLC實驗室項目的讀者有所幫助。如有任何問題，請隨時向?qū)嶒?yàn)室老師或相關專業人士咨詢。
