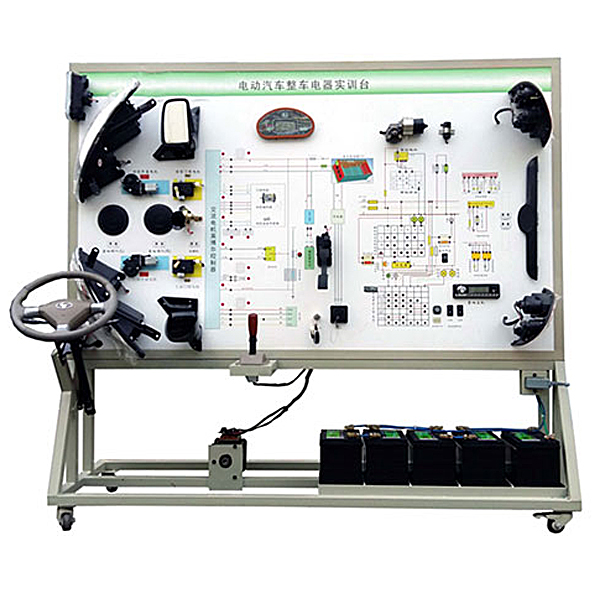

新能源整車電氣示教實訓裝置

新能源整車電氣示教實驗裝置,化工管路拆卸裝配實驗裝置

一、設備簡介
該設備應用純電動汽車車身電器系統實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、低壓電源電器系統、電動車窗系統、電動門鎖、音響系統等電器各系統的含有概括構造和作業過程。適合于各類院校對純電動車車身電器系統課程課程課程理論和維修實驗的拆卸裝配與維護、構造與原理認識、系統實操、功能動態演示、故障檢驗測量試驗與診斷教學需要。
二、功能特別點
1.真實可運行的車身電器系統，充分展示車身電器系統的含有概括構造。
2.接通電源，操縱設備上的各種電器開關、按鈕,真實可運行實操,展示系統構造和原理、作業過程。
3.實操實操操作面板應用4mm厚鋁塑板，立式裝配實操實操操作面板UV平實操實操操作面板噴繪打印有彩色完整標準系統圖板；學生可直觀對照圖板和實物，認識和解析系統的作業原理。
4.實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.裝配故障模仿系統，能完成低壓電子線路系統故障設定及診斷排除，可設定常見故障的設定及考核故障點24個。
6.設備框體構造應用40mm×40mm和40mm×80mm兩種一體化全鋁制型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便利位移。
7.配套實驗(實驗)指導書等教學圖紙文檔實驗指導書，含有作業原理、實驗項目、故障設定及解析等要點說明。
8.裝配安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提醒。



新能源整車電氣示教實驗裝置,化工管路拆卸裝配實驗裝置

系統將流體輸送及管路拆卸裝配系統有機集合，協作泵閥、拆卸裝配鍛煉化工總控及化工設備維修工的基礎動手維修及實操能力。

管路拆卸裝配設備系統主要應用容器、泵、管道、閥門、儀表、拆卸裝配工量具、試壓設備、工量具材料貨架等含有概括。系統不僅鍛煉化工設備的管路拆卸裝配能力，還實驗化工自動化儀表的裝配，泵體的裝配。

1.系統的特別點

（1）用來實驗學生拆卸和組裝化工生產常見的管路、管件等。

（2）系統便利考察學生的選用備品備件能力、拆卸裝配能力、裝置運行情況、完成任務情況等，有相應的判別標準及方法。

（3）系統提供足夠的備選備品備件、拆卸裝配工量具、檢驗運行的設備等。

（4）經常拆卸裝配的部位件必須堅實、耐用，便利學生長期使用，并能提供更新設備。

2.系統的功能

（1）流程圖的認識閱讀。

（2）能按照提供的流體輸送流程圖，準確填寫裝配管線所需管道、管件、閥門、儀表的規格型號及數量等的材料表單。

（3）能按照材料表單正確領取所需材料。

（4）能準確列出組裝管線所需的工量具和易耗品等領件表單并正確領取工量具和易耗品。

（5）能實行管線的組裝。
