機電一體化綜合實訓臺

該套系統是基于《國家中長期人才發展規劃綱要(2010-2020年)》對經濟社會發展重點領域急需緊缺專門人才及創新型科技人才的培養要求，依據國家相關職業工種培養及鑒定標準，集合中國當前制造業的崗位需求，接軌世界競技比賽（World skills）相關標準及規程研發設計而成。該套系統由“作業站”(Working Station）形式綜合體現。

“作業站”可以模型塊方法自由集合，形成多種模式，實操者不但在實習、作業中培養、實驗了機械裝調、電氣管路連接、程序設計、工業機器人應用、傳感器應用、計算機數值數值數值應用、檢修排故、觸摸屏組態、伺服、步進驅動控制等機電專業技能，同時也體驗到職業素養中的社會能力與方法能力。

該設備技術涵蓋面廣，定位前瞻，是機電一體化專業教學實習、技能鑒定和競技比賽的**載體。

二、設備構造

每個單獨的單元由實驗桌、執行機構及掛板含有概括。每套設備除配單獨的單元外，還配裝配桌、工量具儲物儲物儲物柜、電腦桌等。

實驗桌：應用冷軋鐵板折彎焊接，表面靜電噴塑，實驗桌面應用防火燒燒燒、防水浸浸浸、防腐蝕的木質實操實操操作面板。實驗桌下方裝備有四個萬能轉向輪和四個可調腳，萬能轉向輪位移時用，可調腳固定時用，對于地面不平造成設備放置不穩等情況實行臨時調動。實驗桌臺面是用鋁型材拼接而成，便利學生將工件在其上隨意位置、不一樣方向靈活布置裝配。

執行機構：應用鋁板精加工后組裝而成，表面噴砂后陽極氧化，既防腐蝕又美觀大方。

掛板：斜裝于實驗桌正下方，可很便利地取、卸。掛板上裝備有plc、變頻器等電器元件，統一由電纜線及快速插頭與實驗桌上的執行機構連接。

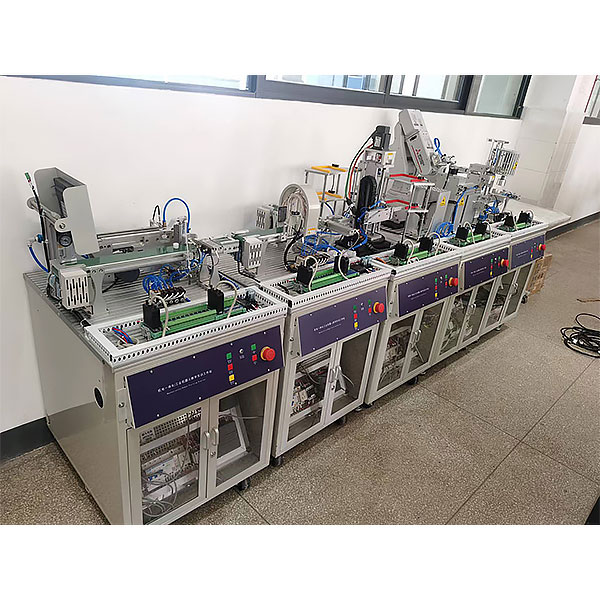

機電一體化綜合實驗臺,中級維修電工實驗裝置

一、該設備是按照勞動和社會保障部頒發的工人等級標準及職業技能鑒定的要求而設計的，實驗設備應用常用的模型塊化設計，按照不一樣的實驗考核內容配備裝備裝備相應的實驗模型塊，實驗便利、布置合理、易于拓展升級，實驗內容涵蓋電工儀表、電工接線工序技藝、電工照明配電、電力拖動等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實驗考核、技能鑒定。
二、技術功能：
1、寫入電壓（V）（V）（V）：三相四線制380V±10% 50Hz
2、作業環境：環境溫度（℃）（℃）（℃）界限為-5～＋40℃
3、裝置容量（KV）（KV）（KV）：＜1KVA
4、安全保護：漏電動作電流（A）（A）（A）≤30mA 過流保護、熔斷器保護
5、外觀尺寸：1600mm×700mm×1450mm
6、虛擬多用表功能數值：交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000；直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000；歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K；電流（A）（A）（A）表檔位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm；三極管測量孔。
三、基礎配備裝備裝備及功能：設備主要應用實驗屏、實驗箱式掛式模型塊件、實驗器件材料、實驗桌等含有概括。
（一）實驗屏：實驗屏為鋼制雙層亞光密紋噴塑構造，鋁制實操實操操作面板，為實驗箱式掛式模型塊件提供交流ACACAC電源、直線DC穩壓穩流電源，具體功能如下：
1、外部電源寫入指示燈亮（提醒實操者外部電源已與實驗臺接通）。
2、推上三相漏電開關，三相電源向實驗箱式掛式模型塊件等供電，三只450V電壓（V）（V）（V）表指示輸出線電壓（V）（V）（V）。
3、低壓交流ACACAC電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流ACACAC電源。
4、提供～220V插頭座2只，為外部設備提供作業電源。
