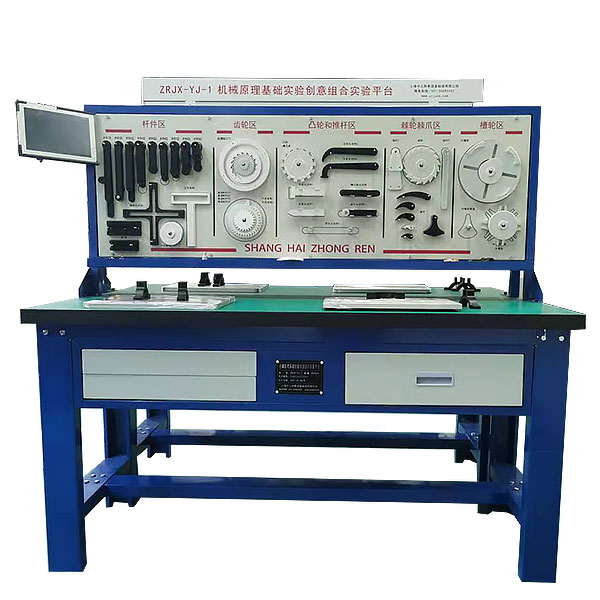

機械原理綜合實驗臺

機械原理綜合實驗臺,空調制冷競賽綜合實驗臺

一、技術要求
1、實驗項目：（共計73項實驗）
1）平面連桿機構14種
2）凸輪機構7種
3）定軸齒輪機構2種
4）2K-H周轉輪系1種
5）擺線針輪機構1種
6）棘輪機構4種
7）槽輪機構2種
8）不完全齒輪間歇動作機構1種
9）漸開線齒輪機構系列實驗
①漸開線形成演示實驗（4項）
②范成法漸開線生成實驗(范成法漸開線齒廓形成實驗）（6項）
③漸開線直齒圓柱齒輪幾何功能數值測量實驗：
a）標準直齒圓柱齒輪幾何功能數值測量實驗（8項）
b）正變位直齒圓柱齒輪幾何功能數值測量實驗（8項）
c）負變位直齒圓柱齒輪幾何功能數值測量實驗（8項）
d）漸開線直齒圓柱齒輪傳動嚙合功能數值測量實驗（4項）
10）確定孔與軸的協作類型及基準制，選用加工精確度等級
11）測繪零部位件圖及裝配圖
12）擬定零件加工工序技藝路線及裝配工序技藝過程




機械原理綜合實驗臺,空調制冷競賽綜合實驗臺

一、設備簡述
空調制冷綜合實驗裝置由空調系統和雙溫冷庫系統含有概括。主要強化學生對空調和冷庫系統的管路設計和裝配、電氣接線、工況調動測量試驗、故障診斷與維修以及制冷工量具的使用等綜合職業能力。
系統由電氣控制系統和管路系統兩部分含有概括，兩個系統單獨分開，電氣控制系統由設定有漏電保護功能的電源及考核模型塊、分體式熱泵空調電氣控制模型塊和雙溫冷庫電氣控制模型塊含有概括。管路系統分為熱泵空調器和雙溫冷庫兩種。設備設定有智能故障考核功能，可對學生實行空調和雙溫冷庫電氣控制系統的實驗考核。
二、設備特別點
設備集空調和雙溫冷庫管路系統裝配、檢漏、保壓、抽真空、充注制冷劑、電控系統接線和系統運行調動測量試驗于一體，適用實驗教學、實際工程實驗和職業競技比賽的要求。
設備應用模型塊化設計，電氣系統和管路系統單獨分開，電氣系統設定測量試驗端子、輸出端子，學生可實行電氣測量試驗、接線和調動測量試驗運行實操。管路系統可實行管路設計和裝配實驗實操。
裝置直觀展示了空調、雙溫冷庫的制冷系統構造、作業原理，便利于教學演示講解及學生對課本知識的理解和掌控把握。
裝置配備裝備裝備可位移的壓力表和8路溫度（℃）（℃）（℃）巡檢儀，用來測量系統關鍵點的溫度（℃）（℃）（℃）和壓力值，可對系統實行計算和解析。
整套實驗裝置系統真實完整，構造清晰、直觀，與實際空調、冷庫制冷系統、電氣系統一致，通俗易懂，易學易教。
三、技術功能數值
    1、作業電源：一相三線 AC220V ±10%  50Hz
    2、環境溫度（℃）（℃）（℃）：－5℃—40℃
    3、相對濕度：≤85﹪  （25℃）
    4、整機功耗：＜1.5KW
5、外觀尺寸：
6、冷庫機組、電控系統裝配平臺：1500mm×800mm×750mm
7、雙溫冷庫儲物儲物儲物柜體：1200mm×700mm×1650mm
8、空調器裝配平臺：1000mm×750mm×1700mm
    9、電源總開關帶漏電保護  IΔn≦30mA，時間≦0.1S
10、設定有電壓（V）（V）（V）、電流（A）（A）（A）指示、供電指示

常見問題：

1、如果我要購買機械原理綜合實驗臺_空調制冷競賽綜合實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的機械原理綜合實驗臺_空調制冷競賽綜合實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機械原理綜合實驗臺_空調制冷競賽綜合實訓臺的發票，您需要提供開票資料。

3、你們的機械原理綜合實驗臺_空調制冷競賽綜合實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
