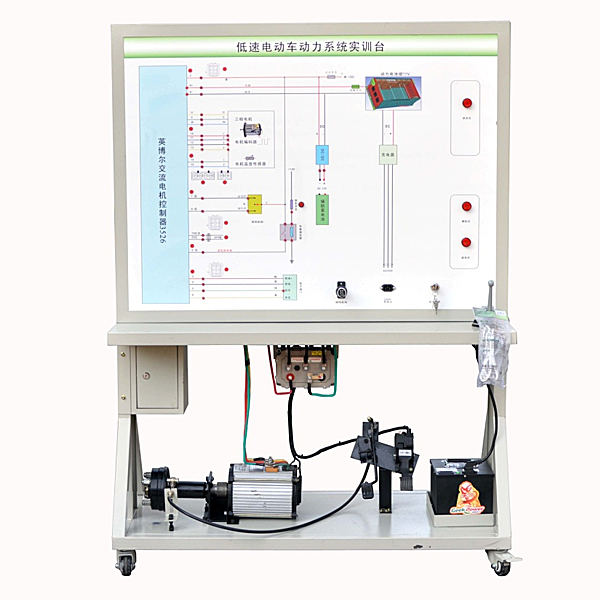

電動車電機示教實驗裝置

電動車電機示教實驗裝置,電力系統微機線路保護實驗裝置

一、設備含有概括
主要應用汽車交流ACACAC永磁電機、電機控制器、檔位開關、加快速度踏板、點火開關、電源及故障設定系統含有概括。
二、設備功能
1.汽車交流ACACAC永磁電機及控制器的認識；
2.汽車交流ACACAC永磁電機及控制器的構造及原理；
3.駕駛員的意圖與永磁電機運行之間的體現；
4.常見故障的設定及考核；
5.配備裝備裝備裝備完整的實驗說明書。
三、設備規格
1、外觀尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機規格限定功率（W）（W）（W）：4kw；
4、電機規格限定轉動速度：3000rpm；
5、電機作業電壓（V）（V）（V）：72VDC；
6、箱體上部整體成型，表面經過防銹處置整理、噴漆；下部應用40*40方管焊接成形；
7、應用UV平實操實操操作面板噴繪實操實操操作面板，厚度不小于4mm,彩色電子線路圖，不退色、耐磨損損損損；
8、下部裝配兩萬向兩定向的腳輪，配備裝備裝備裝備剎車，便利設備的位移及固定。
9、機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。




電動車電機示教實驗裝置,電力系統微機線路保護實驗裝置

一、 概 述

本裝置應用現代電力工程中廣泛應用的微機線路保護裝置，配備裝備裝備有電源、兩段輸電線路、互感器、智能故障設定考核等模型塊。本裝置主要完成保護裝置特性測量試驗、接線、整定、運行等方面的實驗。可用來電力行業培訓，也可用來高等院校、中專技校相關專業學生實驗的考核。

智能型故障設定與大屏幕液晶答題器：

實操單元

實操單元電子線路板（與顯露屏一體）、鍵盤。

實操單元應用多重保護設計；雙電源直線DC 12V 寫入； 128X64LCD 顯露；8 路開關量報警寫入，***多 48 路繼電器控制；實操單元可以不聯網實行脫機考核；可以自動評定分數；有報警時顯露屏提醒。

主要有以下實操功能：

學生入口：學生解除故障時使用，可以查詢考核剩余時間。

教師入口：設定故障、. 解除全部故障、設定考核時間、修改登錄密碼、設定設備號。教師入口需要登錄密碼。

分數查詢：查詢學生的當前得分情況。

學號查詢：查詢教師經過計算機數值數值數值設定的學號。

設備號查詢：查詢本機設備地址，每個實操單元有**的設備地址。

考核時間開始：用來教師設定完畢考核時間后，考核開始倒計時。

二、 實驗考核項目

1. 基礎實驗項目

（1） 模仿系統正常﹑**﹑***小運行方法

（2） 模仿系統短路

（3） 微機保護裝置基礎功能試驗

（4） 微機無時限電流（A）（A）（A）速斷保護

（5） 微機定時限過電流（A）（A）（A）保護

（6） 微機帶時限電流（A）（A）（A）速斷保護

（7） 階段式電流（A）（A）（A）保護

（8） 運行方法對保護感知度的影響及感知度校驗
