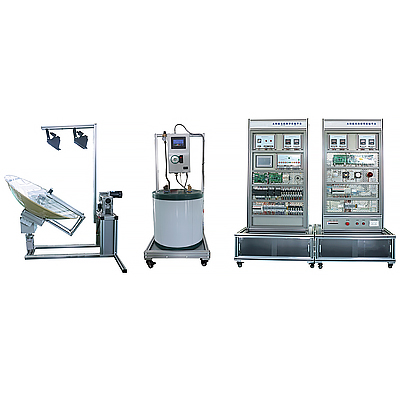

太陽能轉換系統實驗臺

太陽能變換系統實驗臺,往返光機電實驗臺

一、系統含有概括
本平臺含有概括光伏單元、水循環控制系統、實驗系統等三個部分。光伏熱泵系統，是一種綜合運用光能的創新系統。應用網孔實操實操操作面板構造，模型塊化功能設計，其具備同時產生電能和熱能的能力，電能輸出至實驗控制系統，熱能輸出至儲熱水箱，熱能輸出的中，循環介質密封在循環管路中，經過水箱內的換熱器與水實行換熱，不污染水。系統作業中，觸摸屏可就地就地就地實時讀取運行功能數值和實行相關實操控制。
熱泵循環系統的加入降低了光伏集合套件溫度（℃）（℃）（℃），也大大提升了光能的運用率。
二、系統功能數值
1）光伏集合套件：峰值功率（W）（W）（W）(Pmax)：100 W；峰值電壓（V）（V）（V）(Vmp)：18.17V；開路電壓（V）（V）（V）(Voc)：21.6 V；峰值電流（A）（A）（A）(Imp)：5.51 A；短路電流（A）（A）（A）(Isc)：6.06 A，冷面：應用水循環散熱，啟停可控。
2）保溫水箱：容積30L有盤管(水箱容量（KV）（KV）（KV）可按照系統匹配，為保證實驗效果，建議選取小容量（KV）（KV）（KV）水箱)；內膽材料食品級不銹鋼；2路循環進出水口，溫度（℃）（℃）（℃）檢驗測量試驗口和排氣口。
3）模仿光源：500W 鹵鎢燈，由紫光蝸桿減慢速度機擺動，模仿太陽升起至日落動作，動作角度110±5°
4）模仿光源拖動電機：電源AC220V±10%、50HZ；規格限定輸出功率（W）（W）（W）90W、規格限定轉動速度1350rpm
5）跟蹤傳感器：應用四象限高精確度光敏傳感器，6 路模仿量輸出，輸出電壓（V）（V）（V）0-5V；跟蹤傳感器探頭應用無色透明外殼，便利學生查看學習掌控把握掌控把握掌控把握。
6）能跟蹤系統：應用雙軸二維跟蹤方法，水平270±5°，俯仰75±5°，精確度±0.5°；DC24V 直線DC同步電機驅動，規格限定轉動速度10rpm；
7）光照及溫濕度傳感器模型塊：光照度0-20K(LUX)、精確度1%，溫度（℃）（℃）（℃）-40-80℃、精確度±0.5℃，濕度0-99.9%RH、精確度±3%RH，隔離RS485 信號輸出
8）系統輔助電源：明緯DC24V/3A×2；明緯DC5V/2A×2
9）跟蹤控制單元：手動/自動模仿光源動作與光伏跟蹤應用西門子S7-200-CPU226 主控模型塊；跟蹤傳感器模仿量寫入應用2 塊西門子S7-200-EM231 模仿量拓展模型塊



太陽能變換系統實驗臺,往返光機電實驗臺

基礎簡介

循環取料式光機電實驗臺由型材導軌式實驗臺、經經經典型機電一體化設備機械部位件、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實驗?zāi)Ｐ蛪K（含有上料單元、皮帶輸送檢驗測量試驗單元、氣動機械手搬運單元、物料傳送倉儲單元及返回單元）、觸摸屏、接線端子排和各種等含有概括。應用開放式和拆卸裝配式構造，可按照現有的機械部位件組裝生產設備，使整個裝置能夠靈活的按實驗教學或競賽要求組裝設定有生產功能的光機電一體化設備。模型塊應用工業標準構造及抽屜式模型塊放置架，互換性強。
實驗系統集動作控制、氣動控制、、步進電機驅動、伺服電機驅動、傳感器檢驗測量試驗、可編程控制、時序邏輯控制于一體。經過基于該實驗系統的使用、實驗和培訓，能充分鍛煉實操者團隊協作能力、計劃組織能力、自動線裝配與調動測量試驗?zāi)芰Α⒐こ虒嵤┠芰Φ取Ｍ瑫r適合學生實行課程設計、畢業設計。

技術功能數值參考規格

（1）寫入電源：一相三線～2200V±5%  50Hz
（2）作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≥85%（25℃）海拔＜4000m
（3）裝置容量（KV）（KV）（KV）：＜1.5kVA
（4）外觀尺寸：1200mm*800mm*1500mm
（5）安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線。

實驗項目

   任務一：氣動系統的裝配與調動測量試驗
（1）氣動方向控制線路的裝配
（2）氣動速度控制線路的裝配
（3）氣動順序控制線路的裝配
（4）氣動機械手的裝配
（5）氣動系統氣路的連接
（6）磁性開關的位置調動
（7）氣動系統調動測量試驗
任務二：變頻器、步進電機及驅動器、伺服電機及驅動器的裝配與調動測量試驗
（1）變頻器與交流ACACAC電機主電子線路的連接
（2）變頻器實操實操操作面板的功能數值設定與實操
（3）變頻器實操實操操作面板控制交流ACACAC電機調動速度
（4）經過變頻器外部端子控制電機啟停
（5）步進電機及驅動器的選型
