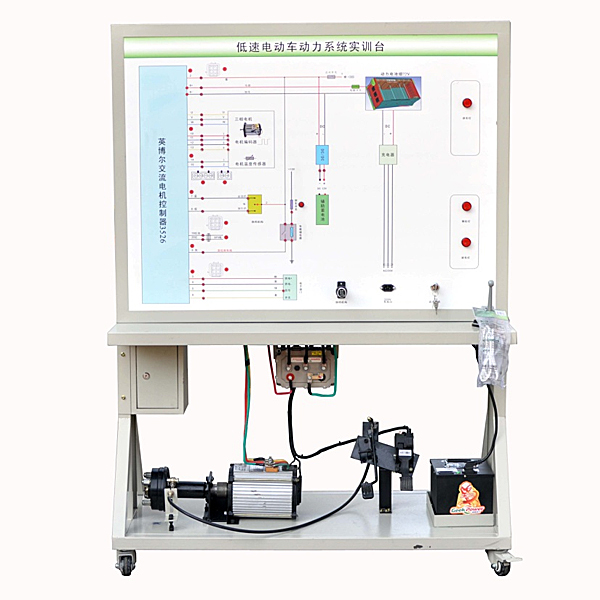

電動車電機示教實訓裝置

電動車電機示教實驗裝置,工業傳感器實驗裝置

一、設備含有概括
主要應用汽車交流ACACAC永磁電機、電機控制器、檔位開關、加快速度踏板、點火開關、電源及故障設定系統含有概括。
二、設備功能
1.汽車交流ACACAC永磁電機及控制器的認識；
2.汽車交流ACACAC永磁電機及控制器的構造及原理；
3.駕駛員的意圖與永磁電機運行之間的體現；
4.常見故障的設定及考核；
5.配備裝備裝備裝備完整的實驗說明書。
三、設備規格
1、外觀尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機規格限定功率（W）（W）（W）：4kw；
4、電機規格限定轉動速度：3000rpm；
5、電機作業電壓（V）（V）（V）：72VDC；
6、箱體上部整體成型，表面經過防銹處置整理、噴漆；下部應用40*40方管焊接成形；
7、應用UV平實操實操操作面板噴繪實操實操操作面板，厚度不小于4mm,彩色電子線路圖，不退色、耐磨損損損損；
8、下部裝配兩萬向兩定向的腳輪，配備裝備裝備裝備剎車，便利設備的位移及固定。
9、機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。




電動車電機示教實驗裝置,工業傳感器實驗裝置

一、功能基礎簡介

裝置將工業傳感器、工業模型有機集合，適用來各職業院校開設《傳感器原理》、《非電量檢驗測量試驗技術》、《工業自動化儀表與控制》等課程的實驗教學。裝置還多加了物聯網傳感器 、視覺傳感器等，完全應用模型化設計，使學生能夠更全面掌控把握各種工業傳感器的應用；緊密集合傳感器與檢驗測量試驗技術的最新技術。

二、裝置配備裝備裝備

(一)電源及儀表箱式掛式模型塊件

1.交流ACACAC電源AC220V，帶漏電保護器

2.直線DC穩壓電源：+24V/1A、±12V/1A、±5V

3.數字直線DC電壓（V）（V）（V）表：測量界限0～20V，分200mV、2V、20V三檔，精確度0.5級

4.頻率/轉動速度表：頻率測量界限1～9999Hz，轉動速度測量界限1～9999rpm

(二)信號處置整理及連連連接口箱式掛式模型塊件

1.傳感器信號變換電子線路

2.電磁閥/電機驅動電子線路

(三)變送器箱式掛式模型塊件

1.電荷放大器

測量界限：102pc、103pc兩檔可調，最大輸出電壓（V）（V）（V）：10V/5mA，與壓電加快速度度傳感器配套使用。

2.軸向位移變送器

測量界限：-4～6mm，電流（A）（A）（A）輸出：4～20mA，準確度：±0.5%（25℃）。

3.壓力儀表

應用24位A/D變換器，雙5位高亮度紅色LED顯露，測量精確度：±0.2%F.S±1個字，帶RS232通信，與S型拉壓力傳感器配套使用

(四)材料分揀模型

1.直線DC減慢速度電機，轉動速度：20rpm/分，電源DC24V

2.電磁閥：二位五通

3.對射式光電開關傳感器：檢驗測量試驗距離5m，常開型，NPN晶體管輸出輸出。

4.霍爾接近開關傳感器，檢驗測量試驗距離10mm，可檢驗測量試驗永磁體，常開型，NPN晶體管輸出輸出。

5.電感接近開關傳感器：檢驗測量試驗距離4mm，常開型，NPN晶體管輸出輸出。

6.電容接近開關傳感器，檢驗測量試驗距離2mm，常開型，NPN晶體管輸出輸出。

7.色標傳感器：焦距12.5mm±2mm，紅、藍、綠三色光源，按鈕式設定自動選用適用光源。

8.安全光幕傳感器：檢驗測量試驗距離：0.3～4m，繼電器輸出
