機構運動簡圖測繪實驗臺

機構動作簡圖測繪實驗臺,單片機應用實驗臺

用來機械原理課程開設“機構動作簡圖測繪及解析實驗”。工件美觀大方，精加工裝配精確度高，動作構件、動作靈活、無干涉情況。

主要技術功能數值：
1.模型材料：應用鋁制材料或實物制作。
2.動作構件機械精加工，裝機精確度高，機構動作靈活。
3.各模型底層基板、支撐架統一烤漆，動作部分實行分色處置整理，美觀大方（如有底層基板）。

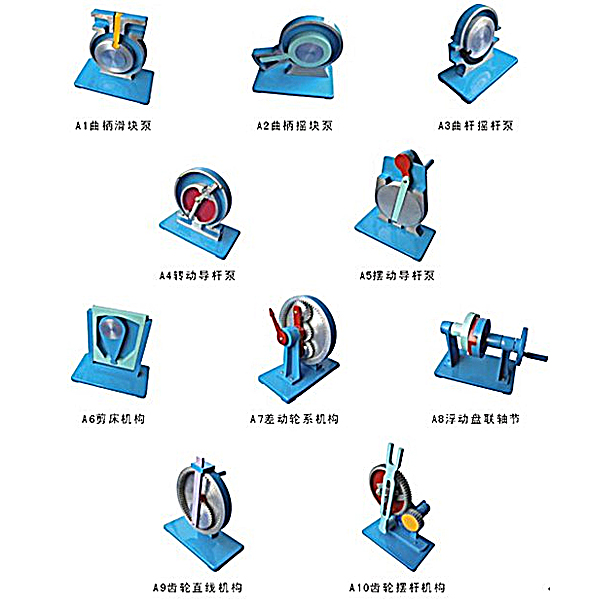

基礎型10件

A1曲柄滑塊泵
A2曲柄搖塊泵
A3曲桿搖桿泵
A4轉動導桿泵
A5擺動導桿泵
A6剪床機構
A7 差動輪系構造
A8浮動盤聯軸節
A9齒輪直線構造
A10齒輪擺桿構造




機構動作簡圖測繪實驗臺,單片機應用實驗臺

一、設備特別點：

1.入門容易，簡潔而不簡便：為了使入門容易，我們應用簡便易懂的版面設計，從最基礎的一個跑馬燈開始就讓您無縫地切入教學。大部分的模型塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因為我們深知，感性認識的重要性。

2、人體工學，美觀而舒適：應用模型塊平放構造，使得視線趨于自然向下，如同平時讀書寫字。靠近用戶側又略帶傾斜，使得實操時更加便利。同時抬頭時視線使得毫無遮擋。可以便利地聽講，老師亦可查看實驗情況。

3、高度開放，激發創新：應用模型塊化設計，我們并不簡便的，單獨設計模型塊，而是將模型塊間聯系，可能性，功能性做了綜合考慮，提供經典實驗項目，我們建議用戶運用高度開放性的模型塊，設計出自己的實驗項目。

4、貼近實際，易于拓展：深知教學與實際生產集合的重要性。特別設計了多達幾十種的實驗包

二、技術功能：

1、寫入電源：AC220V±10%50Hz

2、作業環境：溫度（℃）（℃）（℃）-10~+40℃相對濕度＜85%(25℃)

3、裝置容量（KV）（KV）（KV）：200VA

4、重量（kg）（kg）（kg）：100kg

5、外觀尺寸：1600×750×1100mm

三、本設備各個功能模型塊功能特別點

1、主機模型塊

單片機應用愛特梅爾的AT89S52。該單片機內部設定有256Byte的RAM和8KByte的FLASH、三個16位定時器，兩個數值指針，片內含有概括了一個看門狗電子線路。64KRAM拓展空間、64KROM拓展空間；32個IO口，6個向量中斷源；0~33MHz的作業頻率，三級程序加密功能；作業電壓（V）（V）（V）4.0V~5.5V。使用DIP40封裝便利更換芯片及擬真。并設計有在系統下載設計連連連接口，經過USB下載器可以便利地實行編程，無需把單片機從電子線路上取下。
