電氣自動化技術考核實訓裝置，電氣自動化實訓平臺

時間：2025-12-10 14:00:57 點擊次數：中人教儀廠

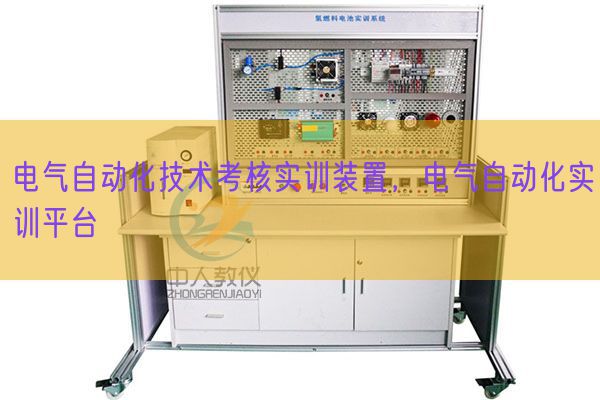

電氣自動化技術考核實訓裝置，電氣自動化實訓平臺(圖1)

一、電氣自動化技術考核實驗裝置基礎簡介
電氣自動化技術考核實驗裝置、隨著信息化技術的發展，高新技術滲透各個產業，電氣技術作為高新技術發展的核心技術，和人們生活密切相關，成為推制造業轉型升級的重要力量。電氣技術正朝著包括化、自動化、智能化方向發展，作為科技進步的產物，例如機器人、數控機床、自動產線等無不滲透著電氣技術的應用，而其裝配、調節測試及維修更需要大量的電氣專業技術人員，如何為制造企業培養具備電氣專業綜合能力的專業人才，如何有效評價電氣專業人才是否具備相應的綜合技術技能，就顯得非常重要。
電氣技術考核實驗裝置是按照中等職業教育技能型人才培養目標及其技能教學要求，集合電力電氣專業人才在生產實際和職業崗位的技能要求，按照職業學校的教學和實驗要求研制和研發的設備，適用機電設備裝配與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基礎技能》、《電工技術基礎》、《電工測量與儀表》、《電機與電氣控制》、《plc綜合控制》、《電機控制電子回路》、《電力拖動控制電子回路》、《電力拖動控制線路與技能實訓》等相關專業模型塊的職業能力教學與實驗和技能考核的要求。

該圖僅供參考
二、功能特別點
實驗裝置為單工位設計。左邊為實驗電源臺部分，右側為實操平臺部分。一體化設計，構造新穎。電源輸出應用安全插頭座加插頭座形式輸出，最大限度為使用者提供安全與便利。
實驗裝置由電源部分、實操部分、儲物部分構成。桌面設計高度750mm符合人體工程學，適用絕大部分使用者的使用體驗，下部裝備有4個萬向福馬輪，便利位移和固定。
電源部分：配備裝備刷卡去電功能，提供實驗交流ACAC電源 AC 380V、220V，直線DC電源 DC 0-24V可調，DC±5V; DC±12V;。
實操部分：由一塊700X600mm的網孔板為主體，網孔板可按照用戶習慣調節傾斜度，適用不一樣的使用習慣，網孔應用德國的先進工序技藝，應用改進型橢圓形孔加工，協作專用的固定膠粒，整體設計規范、合理，使各類元件在任何角度、任何方位全部能輕松裝配、調節。
儲物部分：該部分可放置實操器件、工量具等，空間運用率大，內部有隔板作為分隔區域。
設備結合簡便使用便利布置科學整齊美觀，拓展升級容易。同時應用了絲網印刷新工序技藝、鋼制噴塑新工序技藝等先進工序技藝。
電氣技術考核實驗裝置含有實驗桌、智能電源控制模型塊、智能監控模型塊、電氣實驗模型塊、適用電氣專業的實驗考核的要求。
三、技術功能數值參考規格
1、作業電源：三相五線供電 AC 380 V ±10% 50 Hz；最大功率（W）：≤500Ｗ；
2、電網電壓（V）指示：設定有三相電壓（V）指示燈，可分別指示電網寫入的三相線電壓（V）；
3、實驗裝置外觀尺寸：長（mm）×寬（mm）×高（mm）＝約（1300mm×800mm×1000mm）±10mm
4、工位提供安全型插孔三相電源輸出，一相電源輸出應用插板；
5、安全保障功能：設定有接地保護、短路、過載、漏電保護功能，安全符合相關的國家標準。漏電保護動作電流（A）：≤30mA、≤0.1S；設定有一個總電源開關，設定有漏電保護功能，當漏電電流（A）達30mA時，保護裝置動作，為工位單單獨提供三相四線交流ACAC電源輸出；設定有急停按鈕，按下立即切斷三相電源輸出；
6、環保要求：材料選用符合國家相關環保標準。
四、實驗項目舉例
1、電器及其裝配、檢驗測試與維修
（1）掌控把握低壓電器的分類和常用術語；
（2）掌控把握低壓熔斷器的使用；
（3）掌控把握低壓開關的使用；
（4）掌控把握主令電器的使用；
（5）掌控把握接觸器的使用；
（6）掌控把握繼電器的使用；
2、用電氣線路裝配
（1）掌控把握實驗連接線路徑工序技藝排排版；
（2）掌控把握端子間的實驗連接線束的捆扎；
（3）掌控把握實驗連接線間的端子壓接工序技藝；
（4）掌控把握實驗連接線入線槽的工序技藝；
3、電機基礎控制線路及其裝配、調節測試與維修
（1）掌控把握三相籠型異步電機的手動正轉控制線路；
（2）掌控把握三相籠型異步電機的點動正轉控制線路；
（3）掌控把握三相籠型異步電機的自鎖正轉控制線路；
（4）掌控把握三相籠型異步電機的連續與點動混合正轉控制線路；
（5）掌控把握三相籠型異步電機的正反轉控制線路；
（6）掌控把握三相籠型異步電機的位置控制與自動往返控制線路；
（7）掌控把握三相籠型異步電機的順序控制線路；
（8）掌控把握三相籠型異步電機的多地控制線路；
（9）掌控把握三相籠型異步電機的Y-△降壓啟動控制線路；
（10）掌控把握三相籠型異步電機的反接限限制動作作控制線路；
（11）掌控把握三相繞線轉子異步電機的控制線路；
（12）掌控把握電機的控制、保護與選用；
（13）掌控把握電氣控制線路設計基礎；
五、配備表單

序號	名稱	單位	數量	備注
1	電氣技術考核實驗裝置	臺	1	詳細配備見配備表單
2	配電及照明電子回路實驗板	塊	1	詳細配備見配備表單
3	電力拖動實驗掛板	塊	1	詳細配備見配備表單
4	工量具	套	1	詳細配備見配備表單
5	耗材	套	1
6	實驗電機	臺	1	M2002-A	三相異步電機（380V，單速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
6	實驗電機	臺	1	M2004-A	三相雙速異步電機PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC 380 IN(A):0.25/0.2、連接組別：△/2Y
7	實驗說明書	本	1	指導學生實驗
8	安全連線	包	1

具體配備詳單（單套數量）

	序號	名稱	規格型號	單位	數量
電力拖動實驗板	1	空氣開關	DZ47-603P3AC型	個	1
	2	空氣開關	DZ47-602P3AC型	個	1
	3	交流ACAC接觸器	CJT1-10，220V	個	4
	4	熱繼電器	JR16B-20/3	個	1
	5	時間繼電器	ST3PA-B 220V（帶底座）	個	2
	6	按鈕盒子	LA10-3H(CHNT-NP2)	個	2
	7	行程開關	LX19-001	個	4
	8	端子排	JF5-2.5 mm25位	個	12
	9	線槽	3025	套	1
	10	控制變壓器	BK-100VA	個	1
	11	輔助鋤頭	F22	個	4
配電及照明電子回路實驗板	1	一相電度表	DD282220V 0.5（2）A	個	1
	2	剩余電流（A）動作斷路器	NBH8LE-401P+N3A	個	1
	3	空氣開關	DZ47-601P3AC型	個	4
	4	螺口燈座	暗裝，帶底盒。	個	2
	5	螺口燈泡	40W220V E27	個	2
	6	五孔帶開關插頭座	暗裝，帶底盒	個	1
	7	五孔不帶開關插頭座	暗裝，帶底盒	個	1
	8	雙控開關	暗裝，帶底盒	個	2
	9	零線排	6位左右	個	1
	10	地線排	6位左右	個	1
	11	接線端子排	5位	個	3
工量具	1	一字螺絲刀	3寸	把	1
	2	十字螺絲刀	3寸	把	1
	3	一字螺絲刀	2×75	把	1
	4	十字螺絲刀	2×75	把	1
	5	尖嘴鉗	6寸	把	1
	6	剝線鉗	HS-700D	把	1
	7	鑷子		把	1
	8	斜口鉗	6寸	把	1
	9	電烙鐵		把	1
	10	數字萬用表	MY60	只	1
耗材	1	電源線	已做好（含三相五線插頭1個，五芯護套線2米）	套	1
	2	實驗連接線BVR	黃色 0．75mm2	米	50
	3	實驗連接線BVR	綠色 0．75mm2	米	50
	4	實驗連接線BVR	紅色 0．75mm2	米	50
	5	實驗連接線BVR	藍色 0．75mm2	米	50
	6	實驗連接線BVR	黃綠雙色 0．75mm2	米	50
	7	雙線插針	TE1008	只	200
	8	異型號碼管	1.5 mm2	卷	1
	9	焊錫絲		米	10

常見問題：

1、如果我要購買電氣自動化技術考核實訓裝置，電氣自動化實訓平臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的電氣自動化技術考核實訓裝置，電氣自動化實訓平臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電氣自動化技術考核實訓裝置，電氣自動化實訓平臺的發票，您需要提供開票資料。

3、你們的電氣自動化技術考核實訓裝置，電氣自動化實訓平臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
