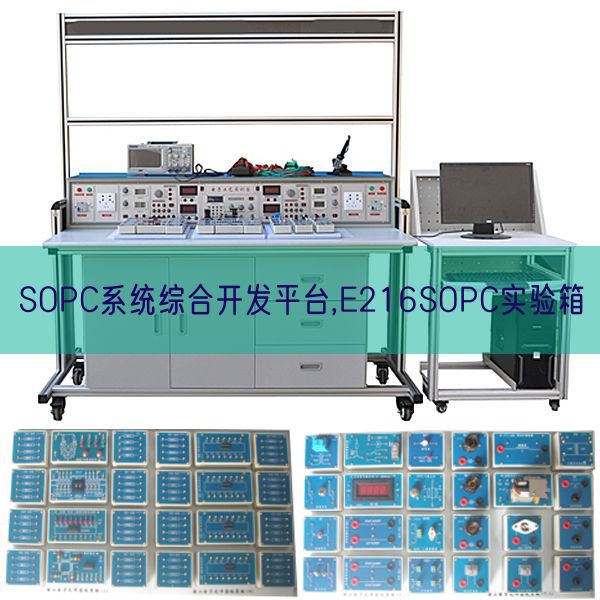

SOPC系統綜合開發平臺,E216SOPC實驗箱
時間：2025-12-09 02:00:32 點擊次數：
中人教儀廠
E216SOPC系統綜合研發平臺是一款基于Altera公司新研發的CycloneIV 系列 EP4CE40高端實驗研發平臺。單獨特的GUI人機實操界面、應用系統底層基板+核心板+拓展板的靈活設計，并配備裝備有20多種拓展模型塊供用戶自行選用配備。
一、研發平臺特性
1、GUI系統實操界面：
單獨家應用GUI人機實操界面，開機可顯露溫度（℃）、時間和設備信息等。整合研發平臺上的硬件資源，點擊子菜單中相關實驗，液晶屏可與研發平臺同步運行，提升學生動手興趣和積極性，經過對設備各模型塊的檢驗測試和實驗的演示，便利老師培訓和設備檢修。
數字示波器實驗界面 交通燈實驗界面
2、模型塊化的靈活設計：
研發平臺應用系統底層基板+核心板+拓展板的設計方法，經過選用不一樣的核心板和拓展板包括不一樣功能的研發平臺。能最大限度的適用用戶的功能需求。模型塊化的設計能讓用戶對系統設計有清晰的認識。
二、研發平臺硬件資源
1、NIOSII-EP4CE40 FPGA核心板
n 核心板應用10層高精確度PCB設計，系統運行更加平穩、可靠。
n 主芯片應用Altera的CycloneIV系列級FPGA EP4CE40F23C8N，電子回路多達360萬門。
n FPGA配備芯片應用EPCS16，容量（KV）多達16M BIT，擦寫次數多達上萬次。
n 提供JTAG編程模式。
n 核心板板載USB-Blaster電纜；只需要一根USB線就可以對核心板實行程序下載。
n 一路50M高速、平穩的時鐘源。
n 一路系統復位電子回路。
n 系統電源管理模型塊能夠提供+5V、+3.3V、+2.5V、1.2V等多種不一樣電壓（V）的電源輸出供系統使用。
n 提供兩路SRAM，芯片應用IDT71V416-10P。容量（KV）多達256K*32BIT。
n 一路FLASH 芯片應用AM29L128M。容量（KV）高過16M*8BIT。
n 一路16M*16BIT SDRAM。
n 系統提供四位通用的復位按鍵和四位通用的發光管和一個靜態七段碼管顯露。
n 核心板提供與核心板其它資源不復用的190個以上的IO供用戶二次研發使用。
2、EDA/SOPC系統板
n 標配800*600 16位 TFT彩色LCD顯露。用戶可更換不一樣規格的顯露屏和觸摸屏。
n 1個模仿信號發生器模型塊，可提供頻率、幅度均可調的正弦波、三角波、鋸齒波、方波等信號波動線。
n 1個數字時鐘輸出模型塊，可提供24M至1HZ的數字脈沖信號。
n 1個雙道道10位高速并行ADC連接口模型塊，速度多達40 Msps。
n 1個雙道道10位高速并行DAC連接口模型塊速度多達33 Msps。
n 1個串行A/D變換連接口。
n 1個串行D/A變換連接口。
n 1個VGA連接口模型塊。
n 1個UART串行通迅模型塊。
n 1個USB Device設備連接口。
n 1個USB Host主機連接口。
n 1個Ethernet10M/100M高速連接口模型塊。
n SD卡連接口模型塊
n 2個PS2連接口模型塊，可以接鍵盤或鼠標。
n 1個I2C連接口的E2PROM，型號為AT24C08N。
n 1個音頻CODEC模型塊（立體聲雙通道輸出）。
n 1個音頻喇叭輸出模型塊。
n 1個RTC就地實時時鐘芯片，設定有時鐘掉電保護、電池在線式充電功能。
n 12個撥動開關和12個按鍵開關寫入
n 12個發光LED顯露。
n 1個八位七段碼管顯露模型塊。
n 16x16矩陣led點陣顯露模型塊。
n 4X4矩陣鍵寫入模型塊
n 1個電壓（V）控制的直線DC電機和1個四相的步進電機模型塊。
n 1個數字溫度（℃）傳感和1個霍爾傳感器模型塊。
n HH—EXT高速連接口模型塊。
n 多路電源輸出（均帶過流、過壓保護）。
3、拓展子板（選配）
n CMOS視頻收集模型塊
n 視頻編解碼模型塊
n MP3收集回放模型塊
n 單片機拓展模型塊
n 無線傳感拓展模型塊……
三、示例實驗
1、EDA實驗與電子設計競賽實驗內容：
n 簡便的QUARTUSII實例設計
n 基于VHDL格雷碼編碼器的設計
n 含異步清零和使能的加法計數器
n 八位七段數碼管顯露電子回路的設計
n 數控分頻器的設計
n 圖形和VHDL混合寫入的電子回路設計
n 步長可變的加減計數器的設計
n 四位并行乘法器的設計
n 設計四位全加器
n 可控脈沖發生器的設計
n 基礎觸發器的設計
n 矩陣鍵盤顯露電子回路的設計
n 16*16點陣顯露實驗
n 直線DC電機的測速實驗
n 步進電機驅動控制
n PS2連接口鍵盤顯露實驗
n VGA彩條信號發生器的設計
n 用VHDL設計七人表決器
n 用VHDL設計四人搶答器
n 正負脈寬調制信號發生器設計
n 數字頻率計的設計
n 多功能數字鐘的設計
n 數字秒表的設計
n 出租車計費器的設計
n 基于VHDL數碼鎖的設計
n PS2鼠標編碼設計
n SPI串行AD/DA變換器的設計
n DDS信號發生器的設計
n 序列檢驗測試器的設計
n 偽隨機數發生器的設計
n 八位數值鎖存器的設計
n 最高優先編碼器的設計
n 解復用器的設計
n 帶同步復位的狀態機的設計
n 嵌入式邏輯解析儀的使用
n SPI串行口內核的完成……
2、NIOSII32位處置整理器示例實驗
n 最簡便NIOSII系統設計
n 帶外部SRAM的NIOSII系統設計
n Nor Flash編程實驗
n PIO外部中斷按鍵開關實驗
n PIO寫入-開關信號的讀取實驗
n 基于Timer IP核的定時器的設計
n 矩陣鍵盤與數碼管顯露實驗
n 高速AD和高速DA實驗
n UART串行口通迅實驗
n 基于IIC的EEPROM讀寫實驗
n 1-WIRE數字溫度（℃）計的設計
n 串行AD/DA變換實驗
n SDRAM讀寫實操實驗
n 彩色LCD液晶顯露實驗
n 觸摸屏控制實驗
n RTC就地實時時鐘實驗
n 音頻Code實驗
n USB枚舉實驗
n PS/2鍵盤顯露實驗
n PS/2鼠標控制實驗
n 讀SD卡實驗
3、DSP Builder 設計應用示例實驗
n 從DSP Builder到HDL——基于DSP Builder的信號發生器
n 從DSP Builder到SOPC Builder——系統控制的Chirp信號發生器
n IP核在DSP Builder下的使用——以FFT核為例
4、綜合研發實驗
l 互聯網WEB控制實驗
l 點陣顯露屏的設計
l 直線DC電機閉環調節速度的設計
l USB連接口文本閱讀器的設計
l 簡易數字示波器設計
l 簡易頻譜解析儀設計
l 基于UART通信液晶顯露實驗
l 基于UART通信BMP圖形顯露實驗
l FAT32文件系統讀SD卡實驗
l FAT32文件系統寫SD卡實驗
l FAT32文件系統讀寫-拼音寫入法的設計
l 彩色液晶原理與繪圖應用實驗
l 基于NIOSII貪食蛇游戲設計實驗
l 基于NIOSII計算器設計實驗
l 在niosII上運行uC/OS系統
l 在niosII上運行uClinux系統
l MP3媒體播放器的設計（選配MP3拓展板）
l RFID無線射頻設計（選配RFID拓展板）
l 無線傳感互聯網的設計（選配Zigbee板）
l USB2.0通信實驗（選配USB2.0模型塊）
二、研發平臺硬件資源
|
設備名稱 |
EDA/SOPC系統綜合研發平臺 |
|
核心芯片 |
EP4CE40F23C8N |
|
作業電壓（V） |
～220v±10%，50Hz±1Hz |
|
尺寸（mm） |
410 x 260 x 80 |
|
重量（kg）(kg) |
<4 |
|
附件表單 |
|
1 |
串行口線 × 1 |
|
2 |
USB連接線 × 1 |
|
3 |
互聯網連接線 × 1 |
|
4 |
電源連接線 × 1 |
|
5 |
實驗指導書 × 3 |
|
6 |
Quartus系統和實驗例程 × 1 |
注：使用本實驗箱的配套儀表器具：電腦、示波器、萬用表。
