自動化綜合實驗系統，西門子S7-1200PLC教學裝置
時間：2025-06-29 23:44:18 點擊次數：
中人教儀廠
自動化綜合實驗系統,（主機應用西門子S7-1200）plc教學裝置、自動化系實驗（實驗）室設備主要培訓自動化系自動化專業、電氣工程及其自動化本科生專業課程實驗、工程實訓、課程設計、專業綜合實驗與設計、畢業設計、學科競賽、開放實驗等實踐教學作業。
自動化綜合實驗系統、自動化綜合實驗室是一個綜合性實驗室 ，主要承擔自動化專業、應用電子專業和機電一體化專業等電類相關專業的PLC技術實踐教學任務，并為教師提供了科研研發平臺。
自動化綜合實驗系統主要教學設備有PLC綜合實驗臺，主要含有PLC模型塊、各種負載模型塊和一些現場模仿模型塊等。
自動化綜合實驗系統擔負以上PLC實驗項目外，還實行高級維修電工的技能培訓和考核。在項目的設定上，嚴格符合國家勞動部頒布的高級維修電工技能要求內容。經過本實驗室的實驗，可以使學生具備自動化控制設備或系統的基礎應用、研發、裝配、調節測試能力。經過本實驗室的學習掌控把握，使學生具備了高級維修電工的技能應試能力。
一、 設備基礎簡介
自動化綜合實驗系統是按照PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、方便管理、PLC部分模仿實際工業控制過程中經經典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構檢驗自己編寫程序的正確性，掌控把握PLC的實際應用，增強學生對PLC的學習掌控把握興趣。設備應用箱式掛式模塊件式，方便實驗項目拓展和用戶第二次研發。自設備推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、實操簡便便利，對學生理解和掌控把握可編程控制器的控制原理和實操方法。加快學習掌控把握PLC的編程方法。全部設定有極大的幫助。

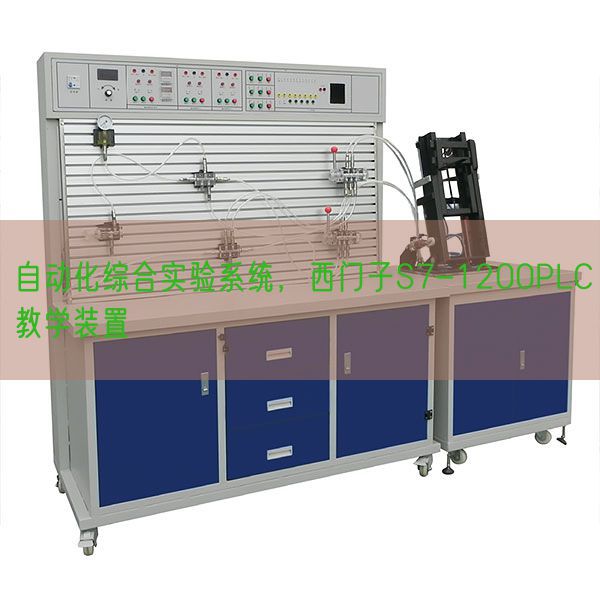

參考圖（以實物圖為準）
二、主要設備包括
1.邏輯控制單元
西門子S7-1200可編程控制器套件1套(1215C)
（1）控制器CPU 包括寫入/輸出：14 路數字量寫入 24V直線DC寫入，10路晶體管輸出24 V直線DC，2路模仿量寫入0 - 10V DC或0 – 20mA；供電：直線DC DC 24 V；可編程數值存儲區：50 KB
（2）CM1241，RS485模型塊
（3）以太網電纜
（4）數字量寫入輸出模型塊：8寫入24V DC/ 8輸出繼電器
電源模型塊，寫入：120/230V AC，輸出：24V DC/2.5A
（5）全部I/O口均應用插接和端接兩種方法。
2.數值可視化單元
應用西門子KTP700人機界面HMIHMI KTP700BASIC PN
（1）1個HMI基礎型色彩 PN，基礎面版，按鍵和觸摸實操，7" TFT 顯露屏， 65536 色，PROFINET 連接口；
（2）1個適用來10/100MBIT/S 的非管理型工業以太網交換機；
（3）全部I/O口均應用插接和端接兩種方法。
3.創意搭建控制對象
1套 含有多個傳感器/執行器單件，為學生提供從單個對象控制到簡便控制系統搭建的實踐平臺。含有概括：
（1）1個工業級大電流（A）固態繼電器，電流（A）20A,電壓（V）界限：直線DC DC 20.4 - 28.8 V，短路電子回路89A：
溫度（℃）加熱器一個，電源24V，功率（W）與外界環境的改變而改變，設定有自我保護，使用壽命長，
（2）2個PT100傳感器，，測溫界限0-100：
（3）2個直線DC風扇，供電電壓（V）24V，靜音
（4）一個封閉空間，可就地實時觀看加熱過程和狀態
（5）1個急停開關，旋轉復位，常開/常閉可選
（6）1個按鈕開關，自復位式，常開/常閉可選
（7）2個指示燈，電壓（V）界限：直線DC DC 20.4 - 28.8 V，顏色：紅/綠各一
（8）全部I/O口均應用插接和端接兩種方法。
4.邏輯編程控制對象
1套 信號模仿，含有的模仿器件提供真實的模仿量信號和開關量信號，能夠模仿工業現場的設備運行狀態。
（1）2個電壓（V）表，測量AQ輸出電壓（V）。
（2）2個直滑電阻，提供0~10V 直線DC電壓（V）信號。
（3）8路開關和8路LED顯露。
配套教學使用的對象，三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模仿控制實驗，指示燈應用貼片雙色LED，操作面板應用3D立體彩色搭配設計，使模仿對象更直觀立體，開關應用自復位兼自鎖一體設計使實驗能靈活實用，為適用各類PLC模型塊設定有寫入信號高低電平變換功能。
5.動作控制對象
提供一套伺服電機，伺服驅動器，支持多種通訊方法，配備一個485口，支持位置控制，速度控制，轉矩控制。直線軸承一套，絲杠一套，光桿一套，按鈕開關四個，傳感器3個
6.變頻控制對象
提供西門子變頻器G120C一臺，功率（W）0.37KW，電壓（V）380V，支持6路數字量寫入，4路輸出，兩路模仿量寫入和輸出，一臺三相異步電機，功率（W）180W，
7.氣動控制對象
配備一個SMC電磁閥，電磁閥供電電壓（V）24V，SMC氣缸，氣缸行程200mm，壓力0.1-0.7MPa,動作方法雙作用，配備裝備滑塊位移，缸徑10mm，配備兩個傳感器，控制氣缸運行，配備裝備一個氣泵。
8.設備平臺尺寸
1套 網孔式標準控制屏（臺式）：H1800*W800*D800
配套電腦桌，鋁型材鋼木構造。
9.智能電源管理系統
智能電源管理系統設定有過溫、短路、過流、過壓、欠壓、失壓、功率（W）限定7大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過遠程清除故障后，才能上電成功；能經過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有互聯網的現象下，教室整套智能電源管理系統可離線單單獨運行。
（1）智能終端：智能電源管理系統以32位ARM為核心，應用4.3寸彩色觸摸屏為人機交互界面，就地實時監控設備運行現象，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能就地實時監測三相電壓（V）、電流（A）、功率（W），功率（W）因數、頻率、電能等功能數值，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理含有年月日時間的顯露；用戶經過刷卡方法請求開啟設備，PC端實行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
（2）手機APP：用電狀態界面就地實時顯露當前電壓（V）、電流（A）、有無功功率（W）、電能、設備溫度（℃）、漏電電流（A）值等；用電數值界面能智能查找近2年用電數值，設定界面能設定限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、實操日志、故障日志等。
（3）PC端系統：每個設備狀態信息顯露，設定有多個子界面，設定有故障解析，用電能效解析、集中管理、個人中心圖紙文檔實驗指導書管理、用戶報警定位跟蹤與信息統計；設定有管理員信息修改與權限管理等功能。可一鍵開啟和關閉全部設備，可單單獨控制每臺設備的開關！
（4）后臺系統：就地實時視頻監控每個教室，可一鍵預覽全部設備的在線和運行現象，解析設備使用率及運行時間！
10.教室互聯網
需提供整個教室的局域互聯網布線
三、可實驗項目
1.PLC的置位指令練習
2.PLC的復位指令練習
3.PLC的位移指令練習
4.PLC的傳送指令練習
5.PLC的邊沿指令練習
6.PLC的觸發器指令練習
7.PLC的加法指令練習
8.PLC減法指令練習
9.PLC乘法指令練習
10.PLC除法指令練習
11.PLC計數器指令練習
12.PLC定時器指令練習
13.PLC的與或非指令練習
14.PLC的基礎指令練習實驗
15.PLC模仿量數值處置整理實驗
16.紅綠燈的PLC控制實驗
17.沖壓機的PLC控制實驗
18.流水燈的PLC控制實驗
19.自動售貨機的PLC控制實驗
20.機械手的PLC控制實驗
21.天塔之光的PLC控制實驗
22.洗衣機的PLC控制實驗
23.自動門的PLC控制實驗
24.三層電梯PLC控制實驗
25.四路搶答器PLC控制實驗
26.音樂噴泉PLC控制實驗
27.軋鋼機PLC控制實驗
28.郵件分揀PLC控制實驗
29.物料分揀PLC控制實驗
30.多級傳輸帶PLC控制實驗
31.觸摸屏的基礎畫面編輯實驗
32.觸摸屏通訊功能數值設定實驗
33.觸摸屏上下載程序實驗
34.觸摸屏的交通燈控制實驗
35.PLC與觸摸屏通訊實驗
36.伺服電機的功能數值設定
37.伺服電機的外部端子控制
38.伺服電機的位置控制
39.伺服電機 模仿量控制
40.伺服電機通訊控制
41.變頻器功能數值設定
42.變頻器操作面板啟停
43.變頻器外部端子啟停
44.變頻器模仿量控制
45.變頻器通訊控制
46.觸摸屏、PLC、變頻器總線通訊控制
47.觸摸屏、PLC、伺服電機脈沖控制
48.PLC溫度（℃）的變換控制
49.PLC溫度（℃）PID恒溫控制練習
50.PLC氣動系統的控制
