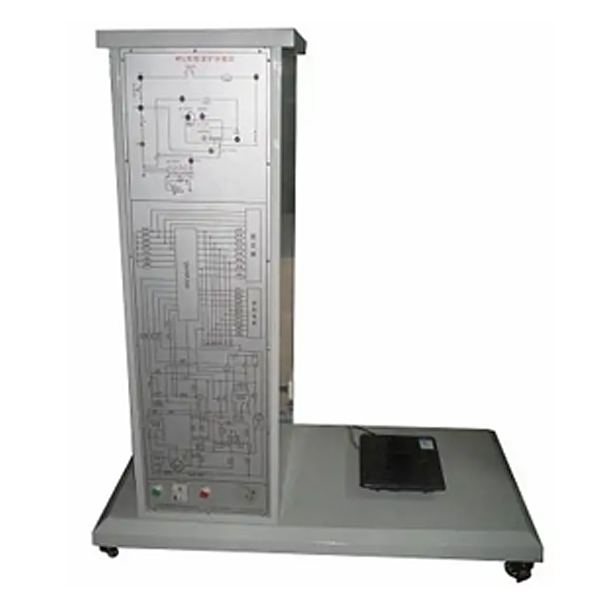

電磁集成灶技術維修實訓臺

1.配套性  本實驗裝置應用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制應用微處置整理器含有概括電子線路，對象為機械實體構造，并能夠便利準確測量試驗到相關的電壓（V）（V）（V）、電流（A）（A）（A）等功能數值，各實驗部位件之間連接專用實驗連接線配套齊全，配套部位件的功能、規格等均密切集合實驗的需要能適用各類學校的相應課程的實驗教學。

2.實用性  本裝置設定有實驗考核功能，按照技能鑒定要求，教師可以很便利的設定隱蔽故障，學生能夠更多的接觸到經經經典型的電磁爐故障，實行排故實驗，提升學生的排故能力，完成學生對認識、裝配、調動測量試驗、維修等多種技能的實驗；并能實行考核及記錄誤排次數，對學生實行更公正的評定。

3.綜合性  實驗內容豐富，作業原理清晰明確，使學生能夠盡可能多的接觸和掌控把握電磁爐的作業方法，提升學生的綜合能力和維修技能。

二、技術功能

1.寫入電源：一相三線～220V±10%  50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.整機容量（KV）（KV）（KV）：＜3kVA

4.安全保護：動作電流（A）（A）（A）≤30mA、動作時間≤0.1s

三、系統含有概括

本裝置由電磁爐實物、電氣控制板、實驗考核系統和實驗儲物儲物儲物柜含有概括。

1.電磁爐實物：應用流行的BOKING新一代超微晶實操實操操作面板設計；

2.電氣控制實操實操操作面板：電磁爐的電氣控制系統，含有概括振蕩電子線路、IGBT激勵電子線路、 PWM脈寬調控電子線路、同步電子線路、VAC檢驗測量試驗電子線路、電流（A）（A）（A）檢驗測量試驗電子線路、VCE檢驗測量試驗電子線路、浪涌電壓（V）（V）（V）監測電子線路、過零檢驗測量試驗 、鍋底溫度（℃）（℃）（℃）監測電子線路、IGBT溫度（℃）（℃）（℃）監測電子線路；

3.實驗考核系統：故障設計機構應用隱蔽式設計，學生可按照故障情況經過排故單元排除故障，考核時間及過程可完成完全記錄和監控；

4.實驗儲物儲物儲物柜：整體應用立體儲物儲物儲物柜式構造，并設定有四個帶剎車萬能轉向輪，便利位移和固定。儲物儲物儲物柜體為防水浸浸浸、防火燒燒燒、耐磨損損損鋁制材料，構造堅固。同時可以把實物和控制板集合起來，便利學生實操。

5.制冷制熱與家電維修技能教學系統：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。
