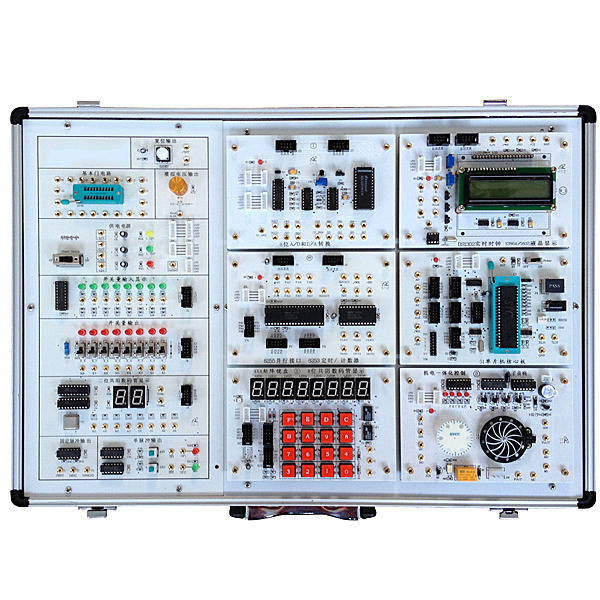

模塊化電子設計創新實驗裝置

一、 設備基礎簡介:

" 家電音視頻維修技能實驗考核裝置"是按照中華人民共和國勞動和社會保障部發布的《"家用電子設備維修工"職業技能實驗和鑒定設備技術規范》，按照職業教育的教學和實驗要求而研發的設備，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子設備原理與維修等課程的實驗教學。

二、技術功能

1.寫入電源：一相三線制AC220V±10% 50HZ

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度＜85%（25℃）

3.整機容量（KV）（KV）（KV）：＜300VA

4.安全保護：動作電流（A）（A）（A）≤30mA、動作時間≤0.1s

5.外觀尺寸：160cm×80cm×135.5cm

三、系統含有概括

1、控制及交流ACACAC電源部分

（1）提供一相交流ACACAC電源、線間直接短路自動保護裝置。控制實驗臺作業電源。

（2）提供～220V插頭座1只，為外部儀表器具提供作業電源。

2、直線DC電源部分

（1）開關電源：+5V，+24V、12V 。

（2）彩色電視信號發生器：應用大規模可編程邏輯控制器和設定有像素級算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選用有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可經過 按鍵直接選用（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出連連連接口） 信號制式：PAL-D/K.

 ( 3)顯露圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵  ,12級階梯 ,  十字中心及顯露幅值  , 四階棋盤 , 彩色棋盤.

四.智能實驗考核系統

1、計算機數值數值數值可以監控1-126臺家用電器智能考核臺

2、已設定多個故障點。

3、設定有發卷功能

4、設定有收卷功能

5、設定有單臺和全部實驗臺清零功能

6、設定有自動檢驗測量試驗各家用電器考核臺的通訊聯機情況

7、可以生成學生個人成績單
