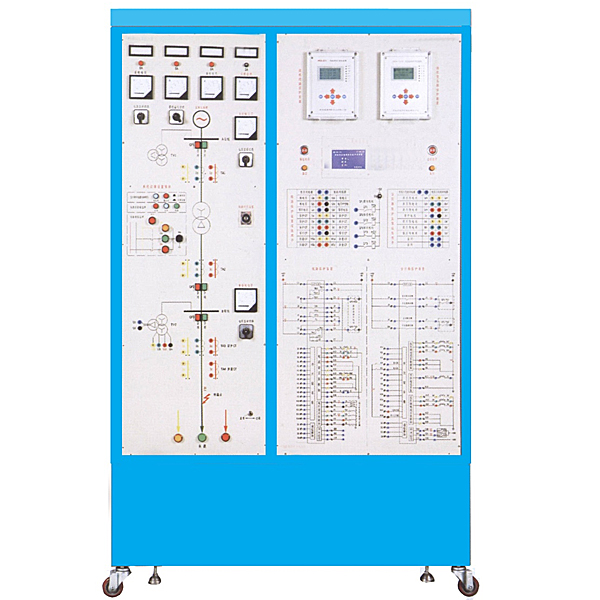

微機保護實驗裝置

當前電力系統繼電保護絕大多數應用微機型保護裝置，它作為現代化的保護裝置在電力系統二次部分中占有非常重要的位置。--對于電力系統專業技術的學生以及在崗的專業技術人員掌控把握微機裝置的接線、功能數值設定及調動測量試驗全部非常重要。

“電力系統微機保護綜合實驗裝置”是針對職業院校的電力技術類專業“電力系統繼電保護”、“電力系統微機保護”及相關專業課程設計的綜合型實驗裝置。該實驗裝置應用電力工程中廣泛應用的微機線路測控裝置和微機變壓器測控裝置，配備裝備裝備模仿一次系統（含輸電線路、電力變壓器、負載阻抗、短路阻抗）、三相可調電源調壓器等功能模型塊，可以完成微機線路、微機變壓器保護裝置的特性測量試驗、接線、以及線路保護、變壓器保護的功能數值整定設定、運行等方面的實驗和考核項目。本裝置可用來電力行業培訓，也可以用來職業院校等相關專業的實驗教學。

二、 特 點

1. 實驗裝置的核心設備—微機線路測控裝置、微機變壓器測控裝置，并設定有物理模仿一次系統，使學生可以很直觀的理解電力系統發生各類短路故障時電量功能數值的改變。

2. 實驗裝置設定有升級連連連接口，用戶可以在基于模仿一次系統基礎上拓展繼電保護及二次線路實驗項目。

3. 通信組網：實驗裝置設定有RS-485總線連連連接口，可以完成基于微機測控裝置的電力系統SCADA。

三、 技術功能數值參考規格

1.規格限定電壓（V）（V）（V）：三相五線～380V±10%  50Hz

2.作業環境：環境溫度（℃）（℃）（℃）界限為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.規格限定容量（KV）（KV）（KV）：3.0kVA

4.外觀尺寸：1240mm×500mm×2000mm


微機保護實驗裝置,西門子1200可編程控制器實驗裝置

一、設備基礎簡介

可編程控制器實驗裝置集可編程邏輯控制器、編程系統、模仿控制實驗箱式掛式模型塊件、實物等于一體，可直觀地實行plc的基礎指令實驗，多個應用廣泛的plc實際應用模仿實驗和實物控制實驗，同時也為了高層次的設計研發實驗提供良好的條件。能完成多個電氣控制實驗。

本實驗裝置適合高職院校、職業學校的機電設備裝配與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》等的實驗教學。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、特別點：

1、裝置應用集合套件式構造，更換實驗?zāi)Ｐ蛪K便捷，如需要拓展功能或研發新實驗，只需添加實驗?zāi)Ｐ蛪K箱式掛式模型塊件即可，永不淘汰。

2、應用西門子可編程序控制器，應用模型塊化設計，可按照不一樣的需要含有概括不一樣的控制系統。

3、PLC主機的互聯網教學實驗：配備裝備裝備有RS485互聯網通信（也可選用CC-Link通信，價格另議），教師端電腦（主站）分別跟PLC主機（從站）實行直接通信實驗（即實行1：N通信），任一臺PLC主機（主站）跟PLC主機（從站）實行直接通信實驗（即實行N：N通信）。

三、技術功能

1、交流ACACAC電源：三相五線 AC 380 V±10% 50Hz；

2、溫度（℃）（℃）（℃）：-10～50℃；環境濕度：≤90％無水珠凝結；

3、整機功耗：≤1.0 kVA；

4、安全保障功能：實驗臺桌面應用高絕緣、高強度、耐高溫的材料。設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線

5、外觀尺寸：1600mm×730mm×1700mm
