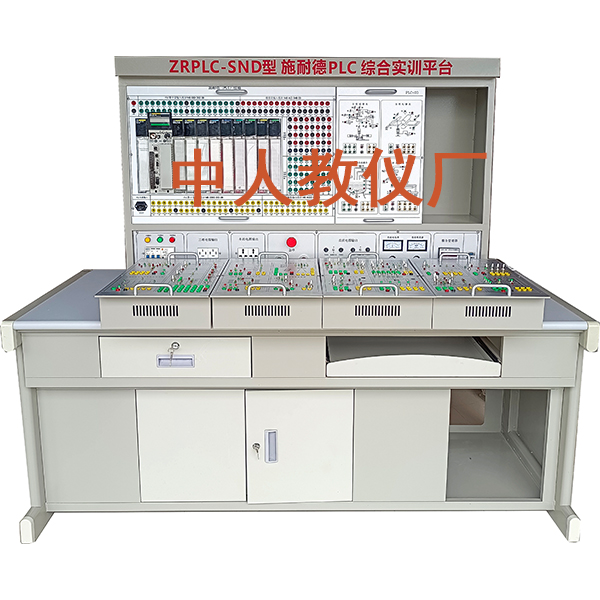

施耐德PLC實驗裝置裝置

  plc自動化控制實驗臺”是按照國家勞動和社會保障部職業技能鑒定中心為維修電工技師、技師的職業培訓與技能鑒定而研制的，它適合PLC可編程控制實驗教學及技師技能鑒定考核。

二、裝置特別點

1、本套系統含教師主站和學生從站實驗裝置，每套實驗裝置均由控制屏、實驗桌、PLC主機集合套件、通信模型塊等含有概括。

2、應用掛式模型塊件構造，設定有開關量、模仿量、控制對象等單元，能完成邏輯、模仿、過程、動作等的控制實驗教學。

4、裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設定有定時器兼報警記錄儀，記錄實驗考核時間及誤實操次數。

三、技術功能

1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量（KV）（KV）（KV）：＜0.5kVA

4、重 量：100kg

5、外觀尺寸：1700mm×700mm×1650mm

6、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準

四、實驗裝置的基礎配備裝備裝備及功能

實驗裝置由控制屏、實驗桌、主機實驗集合套件、實驗?zāi)Ｐ蛪K、等含有概括。

（一）控制屏

1、交流ACACAC電源控制單元

三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時設定有漏電警報指示及警報復位。

提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。

施耐德PLC實驗裝置裝置,洗衣機維修技能實驗裝置

一、設備基礎簡介：

波輪式洗衣機維修技能實驗考核裝置是按照《中華人民共國教育行業標準——電子技術應用專業儀表器具設備配備裝備裝備裝備標準》，依照中華人民共和國勞動和社會保障部發布的《家用電子設備維修工職業技能實驗和鑒定設備技術規范》，按照職業教育的教學和實驗要求而研制的。適合高職院校、職業校的應用電子技術、電子電器應用與維修、機電等專業課程的實驗教學。

波輪式洗衣機維修技能實驗考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中機電類維修實操，初級、中級技術鑒定考核。

二、系統特別點

1、配套性：本實驗裝置應用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制應用微處置整理器含有概括電子線路，對象為機械實體構造，并能夠便利準確測量試驗到內部電壓（V）（V）（V）、電流（A）（A）（A）等功能數值，各實驗部位件之間連接專用實驗連接線配套齊全，配套部位件的功能、規格等均密切集合實驗的需要能適用各類學校的相應課程的實驗教學目標，深入理解機器的作業原理。

2、實用性：本裝置設定有實驗考核功能，按照技能鑒定要求，教師可以很便利的設定隱蔽故障，學生能夠更多的接觸到經經經典型的洗衣機故障，實行排故實驗，提升學生的排故能力，完成學生對認識、裝配、調動測量試驗、維修等多種技能的實驗；并能實行考核及記錄誤排次數，對學生實行更公正的評定。

3、綜合性：實驗內容豐富，作業原理清晰明確，使學生能夠盡可能多的接觸和掌控把握波輪式洗衣機作業方法，提升學生的綜合能力和應變能力。

三、技術功能：

1、寫入電源：一相三線制   220VAC±10%  50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對溫度（℃）（℃）（℃）≤85%  海拔≤4000m

3、漏電保護：漏電動作電流（A）（A）（A）不大于30mA 動作時間不大于0.1秒

4、裝置容量（KV）（KV）（KV）：≤300VA

5、外觀尺寸：1800×800×1400mm

四、系統含有概括：

本裝置由波輪洗衣機實物、電氣控制板、實驗考核系統和實驗臺含有概括

1、波輪洗衣機實物：應用流行波輪實體設計，含有概括進排水系統，電機及機構傳動系統，支承機洗滌脫水機構；

2、電氣控制板：波輪洗衣機的電氣控制系統，含有概括水位檢驗測量試驗、電磁閥控制電子線路、電機控制、電動程控制器、自動控制處置整理器等單元；
