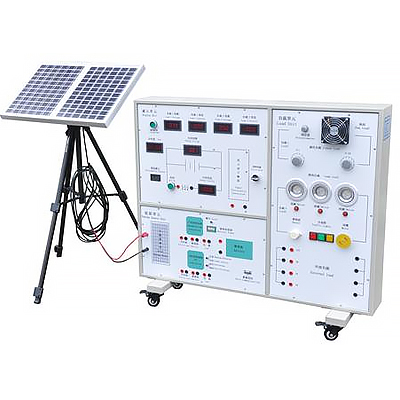

太陽能發電實訓裝置

太陽能發電實驗裝置,物料分類實驗裝置

太陽能發電教學系統由太陽能電池集合套件模型塊、蓄電池模型塊、控制器模型塊、負載調動控制模型塊、監控儀表模型塊、PC機監控模型塊等部分含有概括。
一、主要技術規格功能數值： 太陽光電實習教學模型塊
1、系統規格
◆ 系統最大電壓（V）（V）（V）：21.5V
◆ 系統最大電流（A）（A）（A）：2A
◆ 系統最大功率（W）（W）（W）：25W
2、太陽能電池規格：單晶硅太陽能電池
◆ 元件尺寸(L*W*H)：621*281*28mm，
◆ 最佳功率（W）（W）（W）：20W
◆ 最佳作業電壓（V）（V）（V）：17.05±0.5V
◆ 最佳作業電流（A）（A）（A）：1.20±0.10A，
◆ 短路電流（A）（A）（A）：1.34±0.10A，
◆ 開路電壓（V）（V）（V）：21.0±0.5V
3、太陽能控制器規格：
3、1、光電型控制器：
規格限定電壓（V）（V）（V）：12V，規格限定電流（A）（A）（A）為10A，配備裝備裝備鉛酸蓄電池，負載為100W以下的12V直線DC負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。
3、2、戶用型控制器：
規格限定電壓（V）（V）（V）：12V，最大光電電池功率（W）（W）（W）：60W，最大負載電流（A）（A）（A）：5A，過放電壓（V）（V）（V）：11.0 ± 0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓（V）（V）（V）保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度（℃）（℃）（℃）補償、光控開關。
4、電表規格：
◆ 電流（A）（A）（A）表：× 3個，2A， 顯露模式︰0.5”LCD液晶顯露
◆ 電壓（V）（V）（V）表：× 3個，20V，顯露模式︰0.5”LCD液晶顯露
◆ 溫度（℃）（℃）（℃）表：× 1個，0～99.9℃




太陽能發電實驗裝置,物料分類實驗裝置

基礎簡介

本實驗設備應含有氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢驗測量試驗等教學內容，是實際工業現場生產設備的微縮裝置。系統應基于多種傳感器的檢驗測量試驗，完成對不一樣材料、不一樣顏色物體的分揀。應用全開放式布置，鍛煉實操者系統接線、機械調動測量試驗裝配、系統編程、單獨組建控制系統、反饋整定、故障檢驗測量試驗及檢修的能力。
二、特別點
1.設備裝置由底層基板、實驗桌（型材構造）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分含有概括。氣動部分由電磁閥和氣缸含有概括，物料傳送部分由電機和同步傳送帶含有概括。
2.電氣控制由一相交流ACACAC電機及減慢速度器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等含有概括。
3.經過傳感器信號收集，plc編程，對交流ACACAC電機、電磁閥、實行開關量控制、置控制、時序邏輯控制，完成對傳送帶上的物料實行定位、辨識、分類。
三、技術功能數值
1.寫入電源：一相三線~220V±10% 50Hz
2.氣源：0.2Mpa~0.55Mpa
3.作業環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.實驗裝置容量（KV）（KV）（KV）：<0.5KW
四、裝置含有概括
1.設備裝置構造有型材底層基板構造
2.氣動部分由調壓過濾閥、電磁閥、調動速度閥、氣缸及磁性開關、氣泵含有概括
3.物料傳送部分由一相交流ACACAC電機及減慢速度器和同步帶含有概括
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等含有概括
五、實驗項目
 1. 一相交流ACACAC電機正反轉控制
2. 分揀出黑色與白色塊
3. 物料分揀系統的調動測量試驗
4. 分揀出紅色與白色塊
5. 氣動控制技術應用
6. 分揀金屬鋁工件到任一料槽
7. 傳感器技術應用
8. 分揀金屬工件到任一料槽
9 電磁鐵技術應用
