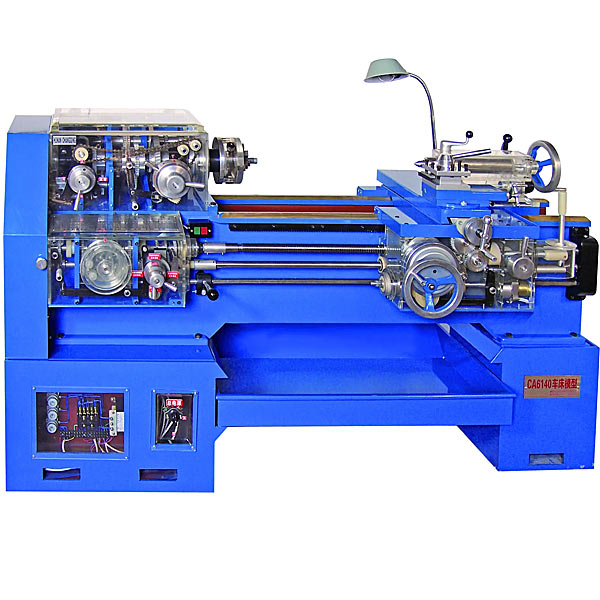

透明仿真車床示教實驗臺

透明擬真車床示教實驗臺,電氣控制綜合實驗裝置

一、設備功能：
1.選用透明有機玻璃，零件應用鋁件，能全透明地看到設備內部構造與動作。
2.全部解剖元件均能實行正常的機械運行。
3.充分展示各個細微構造和機構裝配裝置
4.自動運行、演繹設備運作過程，使學生很直觀的理解整體過程。
5.可演示、加工塑料棒、鋁棒等。鑄件表面無沙眼，加工件表面精確度Ra1.6。
二、技術功能數值
1.作業界限
床身上最大回轉直徑：不小于300mm
刀架上最大回轉直徑：不小于150mm
床身軌道寬度：不小于400mm
主軸孔徑：不小于30mm
2.刀架
下刀架最大橫向行程：不小于240mm
上刀架最大行程：不小于100mm
3.尾座
尾座套筒直徑：不小于50mm
尾座套筒行程：不小于75mm
主電機功率（W）（W）（W）：不小于0.75千瓦
整機模型由750W三相6級電機驅動
外觀參考尺寸（長×寬×高）：不小于1960×650×1160mm
三、職業技能綜合含有概括實驗虛擬擬真系統：
系統內模型可實行360°旋轉、放大、縮小、平移，設定有通用互動按鈕：返回、首頁、幫助。全部虛擬擬真任務過程有提醒，在實行完一項任務后系統自動打鉤。




透明擬真車床示教實驗臺,電氣控制綜合實驗裝置

一、主要特別點：
1、模型塊化設計，主機模型塊中，全部寫入輸出端口全部經過實驗連接線連接到實驗板上，各實驗模型塊全部有單獨的寫入、輸出、一起合作共用端。用戶可便利拓展自己的模型塊。
2、直線DC電機和繼電器、傳感器使用實物設備，提升了實驗的真實性和實用性。
3、配備裝備裝備裝備MCGS工控組態系統，可直觀地實行plc的基礎指令練習、多個plc實際應用的模仿實驗及實物實驗，全部實驗均有組態棒圖實行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，經過本裝置的實驗，使學生很快就能適應現場的實際實操。
4、這里學生可以理解掌控把握變頻器的構造、原理，變頻器的裝配與連連連接口端子的使用、變頻器與PC機的通信、變頻器與觸摸屏的通信、變頻器自身功能數值的設定，及變頻器中電機運行功能數值（加快速度、減慢速度、變速、力矩控制）的設定與優化。
當程序調動測量試驗完成，可單獨使用觸摸屏來控制變頻系統，觸摸屏提供了圖形方法的人機界面HMIHMIHMI，可以改變變頻器功能數值，控制變頻器運行。
5、基于現場總線的組態監控實驗教學：經過現場總線互聯網，將實驗裝置（從站）PLC和主站PLC實行1：N通信。從站的PLC運行控制對象的程序，運用工控互聯網集中監控的功能，主站PLC可以對隨意臺從站PLC實行就地就地就地實時監控，符合工業現場控制的要求。學生單獨經過PLC完成對各種實驗對象的控制，并實行組態就地就地就地實時監控（1：1通信）。

二、技術功能數值：
1、寫入電源：三相四線：~220V ±10％    50Hz ，輸出電源24V、2A.
2、作業環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度<85％(25℃)海拔<4000m
3、安全保護：本實驗裝置帶有漏電保護開關，設定有漏電壓（V）（V）（V），漏電流（A）（A）（A）自動切斷電源等功能。
4、PLC主機：應用西門子S7-smart200系列SR30寫入18點、輸出12點。
5、變頻器主機：應用西門子V20 / 0.37KW，配備裝備裝備有BOP    實操實操操作面板。
6、觸摸屏：應用昆侖通態7寸彩色觸摸屏
7、180W三相異步電機
