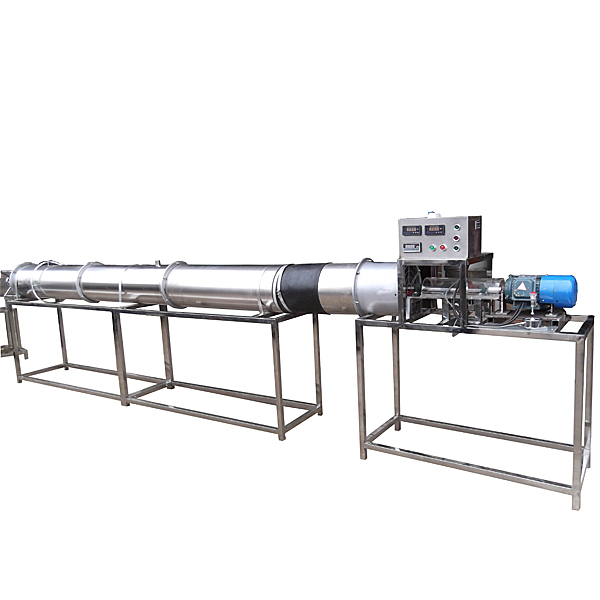

軸流風機性能實訓裝置

軸流風機功能實驗裝置,儲物儲物儲物柜式電機軟啟動線路實驗裝置

實驗目的：
風機的動葉片采取靜態可調[裝配角15、20、25度]，主軸應用雙級變速電機，測量試驗軸流式風機的風室功能功能數值。
主要配備裝備裝備：
雙級變速電機，測力矩重力傳感器，整流柵、測量試驗風管，可調動風門，畢托管，流量測量試驗差壓傳感器，靜壓測量試驗差壓傳感器，測轉動速度裝置，萬能信號寫入巡檢儀顯露流量、重力、溫度（℃）（℃）（℃）、差壓，不銹鋼支撐架及配電箱等。
技術功能數值：
1、寫入電源：三相AC380V±10% 50Hz，功率（W）（W）（W）1.5KW。
2、軸流式離心風機功能數值：應用雙級變速電機，風量2000 m3/h，風壓1000 Pa，功率（W）（W）（W）1.5KW。
3、畢托管流量計配斜管微壓計測流速：測量界限-10-700pa。
4、測力矩重力傳感器裝置，輪輻式稱重傳感器：測量界限0-20KG。
5、實驗風道應用304不銹鋼材料，分為風口段，實驗段，測量試驗段等，彼此之間應用法蘭螺母連接，便利拆卸。
6、溫度（℃）（℃）（℃）由高精確度溫度（℃）（℃）（℃）傳感器測量，萬能信號寫入巡檢儀協作高精確度數字顯露表，顯露溫度（℃）（℃）（℃）、阻力、流速、功率（W）（W）（W）、轉動速度、扭矩等實驗全部測量功能數值，手動風門調動風量。
7、外觀尺寸：3500×500×1200mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
8、建筑大樓與智能樓宇電氣裝配虛擬擬真系統




軸流風機功能實驗裝置,儲物儲物儲物柜式電機軟啟動線路實驗裝置

一、概 述

1. 電機軟啟動器(軟起動器)是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置。該設備能有效地限制交流ACACAC異步電機起動時的起動電流（A）（A）（A），可廣泛應用來風機、水泵、輸送類及壓縮機等負載，是傳統的星/三角變換、自耦降壓、磁控降壓等降壓設備的理想換代設備。

2. “電機軟啟動控制實驗儲物儲物儲物柜”是為適用社會各行業對電機起動設備的裝配、調動測量試驗、維修方面的電工、電氣技術人員的需求，集合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能實驗而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實驗設備。

二、特 點

1. 應用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜，控制儲物儲物儲物柜空間運用合理、占地面積小，外觀美觀。

2. 控制儲物儲物儲物柜的器件選型、裝配、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣協作”、“電工成套裝置中的實驗連接線顏色”、“電機線端標識與旋轉方向”等國家相關標準的規定實行設計。

3. 所用器件均應用國內外知名品牌，設備重量（kg）（kg）有保證。

4. 應用德力西軟啟動器，以及2.2KW電機為控制對象，模仿電機起動，貼近工業現場。

5. 提供各種保護功能，實驗安全可靠。

三、技術功能

1. 寫入電壓（V）（V）（V）：三相四線（或三相五線）～380V±10%  50Hz

2. 作業環境：溫度（℃）（℃）（℃）-5℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

3. 裝置容量（KV）（KV）（KV）：＜7.5kVA

四、系統配備裝備裝備裝備

本實驗儲物儲物儲物柜主要應用儲物儲物儲物柜體、電氣室、德力西軟啟動器、三相異步電機等含有概括。

1. 儲物儲物儲物柜體

儲物儲物儲物柜體為雙層亞光密紋噴塑構造，雙面儲物儲物儲物柜門設計，冷軋鐵板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標識。控制儲物儲物儲物柜還設定有四個萬能轉向輪和四個固定調動機構。

2. 電氣室

正面儲物儲物儲物柜門設定有交流ACACAC電壓（V）（V）（V）表、交流ACACAC電流（A）（A）（A）表、電壓（V）（V）（V）指示變換開關，經過電壓（V）（V）（V）指示變換開關可分別指示電網的UUV、UVW、UWU線電壓（V）（V）（V）值，交流ACACAC電流（A）（A）（A）表用來監視負載電流（A）（A）（A）的大小。還裝備有運行狀態指示燈、按鈕開關等。電氣室內部主要應用斷路器、熔斷器、交流ACACAC接觸器、電機軟啟動器等器件含有概括。
