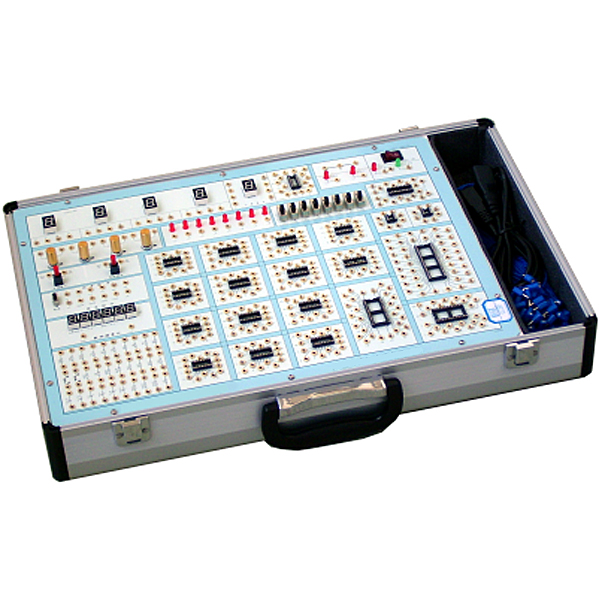

數字電路教學實驗裝置

數字電子線路學習掌控把握掌控把握掌控把握機,主機提供了多種信號源;正面印刷字符連線,反面按裝元件,全部信號源頻率計等電子線路全部由CPLD芯片和雙實操實操操作面板含有概括，全部器件均選用優質設備,使整機的品質得到提升。由于元件全部裝于背面,從而能有效的降低和避免人為損壞的可能,本機特別點：使用便利,耐用,實驗項目靈活,可便利做數字模仿各類實驗。本學習掌控把握掌控把握掌控把握機適用來高等院校及各類職業技術學校的電子技術類教學。

一、系統含有概括

（1）構造：鋁制框體構造，防火燒燒燒材料，環保膠水，拉手，重量（kg）（kg）可靠，堅固耐用。

（2）電源 ：交流ACACAC寫入：220V±10% ，50HZ ，電源開關帶有LED燈指示

直線DC輸出：±12V/200mA 、 5V/2A

以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，內阻小于0.1歐姆。

（2）手動單脈沖電子線路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

（3）連續脈沖一組，輸出為TTL電平：

固定頻率脈沖源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精確度數字頻率計 , 測量界限：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）

（5）邏輯電平的寫入與顯露：

A、12位單獨邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。

B、12位由紅色LED及驅動電子線路含有概括的邏輯電平顯露電子線路。

（6）數碼管顯露：

A、4位由八段LED數碼管含有概括的BCD碼譯碼顯露電子線路；

B、1位八段LED數碼管，引腳全部引出，用來數碼管實驗。

（7）4路時序發生器及啟停控制電子線路。

（8）8芯、14芯、16芯、20芯、28芯等圓孔插頭座21只，可適用各種IC芯片

數字電子線路教學實驗裝置,前后橋拆卸裝配實驗裝置

一、功能簡介
1.應用 大眾捷達 前后橋總成(附件齊全，易于拆卸裝配)，并裝在可位移臺架上。按原車布置裝配，便利學生從不一樣的角度實行拆卸和裝配。
2.臺架應用了高強度的鋼構造焊接，表面經噴涂工序技藝處置整理。下部帶有自鎖腳輪，可位移式，便利教學。
二．技術規格
設備外觀：1000×500×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，便利設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
