變壓器及電機控制綜合實驗裝置
變壓器及電機控制綜合實驗裝置,電機與變壓器性能實訓臺能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》，咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產變壓器及電機控制綜合實驗裝置，電機與變壓器性能實訓臺及配件的廠家,生產的變壓器及電機控制綜合實驗裝置，電機與變壓器性能實訓臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：變壓器及電機控制綜合實驗裝置

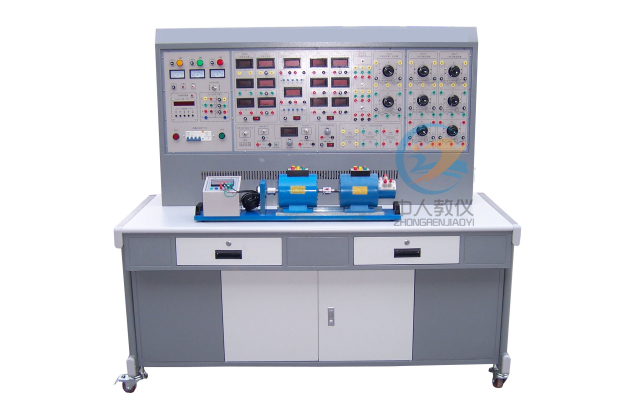

ZRJB-740D變壓器及電機控制綜合實驗裝置
電機與變壓器性能實訓臺能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
一、產品特點
1、綜合性強：即能完成“電機拖動”實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。
4、用“校正直流測功機”測原動機輸出功率，完全克服了以往“渦流測功機”死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。
二、技術性能
1、輸入電源：三相四線380V±10% 50Hz2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1.5KVA
4、重 量：300Kg
5、外形尺寸：1600×750×1300（mm）
三、實驗項目：
（一）直流電機實驗1、認識實驗
2、直流發電機
3、直流并勵電動機
4、直流電動機啟動：串電阻啟動、降壓啟動
5、直流電動機改變轉向的方法
6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
（二）單相變壓器實驗
1、單相變壓器變比K
2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。
3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。
4、單相變壓器負載實驗，測取變壓器負載數據UZ = f（IZ）。
（三）三相變壓器實驗
1、三相變壓器繞組極性的測定
2、三相變壓器聯結組別的測定
（四）異步電動機實驗
1、三相繞線式異步電動機定子電阻的測試
2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線
3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相異步電動機在各種運行狀態下的機械特性
（五）三相同步電動機實驗
（六）三相線繞式異步電動機實驗
（七）電力拖動控制實驗項目
|
1．閘刀開關正轉控制線路 2．接觸器點動正轉控制線路 3．具有自鎖的正轉控制線路 4．具有過找保護的正轉控制線路 5．倒順開關控制正反轉控制線路 6．接觸器聯鎖的正反轉控制線路 7．按鈕聯鎖的正反轉控制線路 8．按鈕接觸器復合聯鎖控制線路 9．自動往返行程控制線路 10．接觸器控制串聯電阻降壓起動線路 11．時間繼電器控制串聯電阻降壓控制線路 12．手動Y/△降壓起動 13．接觸器控制Y/△降壓起動 14．時間繼電器控制Y/△降壓起動 15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 |
21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路 25.C6140普通車床電氣控制線路 26.C650-2普通車床電氣控制線路 27.M7120平面磨床電氣控制線路 28.M7130K平面磨床電氣控制線路 29.M1432A萬能外圓磨床電氣控制線路 30.X62W型萬能銑床電氣控制線路 31.Z3050搖臂鉆床電氣控制線路 32.Z3040B搖臂鉆床電氣控制線路 33.Z35搖臂鉆床電氣控制線路 34.T68臥式鏜床電氣控制線路 35．雙速電機手動變速器控制線路 36．雙速電機時間繼電器控制強路 37．同步電動機的能耗制動控制線路 38．三相線繞式異步電動機手動控制線路 39.三相線繞式異步電動機自動起動控制線路 |
四、裝置的基本配備
（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）1、交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率1.5KVA）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。
2、勵磁電源：直流220V/0.5A，具有短路保護
3、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
4、連續可調交流電源：0-240V連續可調，具有短路保護
5、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
6、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
7、測量儀表
（1）直流數顯電流表三只：量程2000mA，0.5級
（2）直流數顯電壓表三只：量程300V，0.5級
（3）交流數顯電流表三只：量程3A，0.5級
（4）交流數顯電壓表三只：量程500V，0.5級
（5）智能型功率、功率因數表二只：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
8、三相轉換開關二組，單相轉換開關一組
9、三相可調電阻器（三組90Ω×2/1.3A）
10、三相可調電阻器（三組900Ω×2/0.41A）
（二）器材配備
1、單相變壓器三只，原邊220V/0.35A，副邊55V/1.4A
2、直流并（他）勵電動機 1臺
3、復勵直流電動機 1臺
4、校正直流測功機 1臺
5、三相同步電動機 1臺
6、繞線式交流異步電動機 1臺
7、三相異步電動機 1臺
8、三相雙速異步電動機 1臺
9、電氣控制實驗模塊 1套
10、不銹鋼電機導軌：光碼盤測速系統及數顯轉速表，不銹鋼導軌平整度好、無應力變形、加工精細、同心度與互換性好、電機運行噪音小。
11、燈箱負載
12、安全導線：采用高可靠護套結構手槍插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。
（三）實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。
五、配置表
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 電源、信號源、儀器控制屏 | 臺 | 1 | |
| 2 | 實訓考核桌 | 張 | 1 | |
| 3 | 繼電控制實驗箱 | 塊 | 1 | 繼電控制實驗箱一 |
| 塊 | 1 | 繼電控制實驗箱二 | ||
| 塊 | 1 | 繼電控制實驗箱三 | ||
| 塊 | 1 | 繼電控制實驗箱四 | ||
| 塊 | 1 | 繼電控制實驗箱五 | ||
| 塊 | 1 | 繼電控制實驗箱六 | ||
| 塊 | 1 | 繼電控制實驗箱七 | ||
| 塊 | 1 | 繼電控制實驗箱八 | ||
| 4 | 單相變壓器 | 只 | 3 | 原邊220V/0.35A，副邊55V/1.4A |
| 5 | 直流并（他）勵電動機 | 臺 | 1 | |
| 6 | 復勵直流電動機 | 臺 | 1 | |
| 7 | 校正直流測功機 | 臺 | 1 | |
| 8 | 三相同步電動機 | 臺 | 1 | |
| 9 | 繞線式交流異步電動機 | 臺 | 1 | |
| 10 | 三相異步電動機 | 臺 | 1 | |
| 11 | 三相雙速異步電動機 | 臺 | 1 | |
| 12 | 不銹鋼電機導軌 | 臺 | 1 | |
| 13 | 燈箱負載 | 套 | 1 | |
| 14 | 安全導線 | 根 | 40 | |
| 15 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
本文鏈接：http://m.hrzsj.comhttp://m.hrzsj.com/djs/948.html
文章來源：m.hrzsj.com??? ?編輯：中人教儀廠??? ?時間：2019-06-18 13:32
常見問題：
1、如果我要購買變壓器及電機控制綜合實驗裝置、電機與變壓器性能實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的變壓器及電機控制綜合實驗裝置、電機與變壓器性能實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開變壓器及電機控制綜合實驗裝置、電機與變壓器性能實訓臺的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
