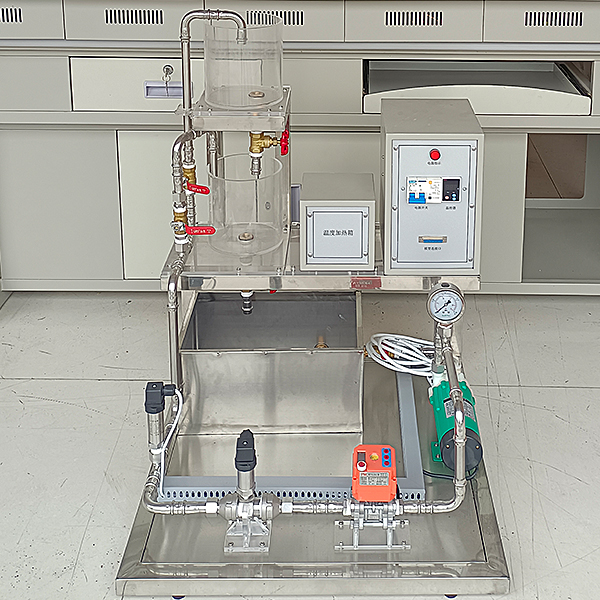

過程控制實物模型,液位溫度綜合PLC控制模型配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器。
注：可單獨配置plc、變頻器，也可配合PLC變頻調速實訓裝置使用
本實驗配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。
通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。
本裝置具有多重安全保護，提供IEC標準信號及相關測試點供PLC接入進行編程實驗。
裝置技術條件
1）輸入電源：二相三線AC220V±10％ 50Hz；
2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：400*600*700單位mm。
系統配置
名稱 | 單位 | 數量 | 備注 | |
執 行 機 構 | ||||
電動球閥 | 只 | 1 | 工作電壓24，控制電壓0-10v。 | |
磁力泵 | 臺 | 1 | 無泄漏，低噪音，二相交流220VAC，15W。揚程1.5嗎m。 | |
傳 感 變 送 器 | ||||
擴散硅壓力（液位）變送器 | 只 | 1 | 0-100kpa | |
壓力變送器 | 只 | 1 | 供電電壓9-24v，輸出4-20MA，標準接口，壓力范圍0-100kpa。 | |
渦輪流量計及流量變送器 | 套 | 1 | （1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。標準信號輸出4-20ma | |
溫度變送器 | 套 | 1 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。4-20ma標準信號輸出 | |
其 它 設 備 | ||||
實驗用淡藍色透明有機玻璃水箱 | 只 | 1 | 1個圓型有機玻璃水箱，直徑15mm，高度15cm。 | |
儲水箱 | 只 | 1 | 鏡面不銹鋼304。自動進排水減輕實驗老師工作200*150*200 單位mm | |
不銹鋼支架 | 套 | 1 | 鏡面不銹鋼管管子做成。 | |
配有24v直流穩壓電源 | 只 | 1 | 電流2A。 | |
全部不銹鋼管及配件，增加設備的使用壽命。 | 套 | 1 | 管道及閥門：整個系統管道由不銹鋼管連接而成，所有的手動閥門均須采用優質球閥，避免管道系統生銹。 | |
溫控實驗箱 | 套 | 1 | 由加熱箱、加熱環、Pt100、溫度變送器組成，加熱 最高溫度150度。 | |
不銹鋼儲水箱 | 只 | 1 | 內有獨特的結構設計和不銹鋼過濾網，拆洗方便 | |
儲水箱自動進、排水裝置 | 套 | 1 | 自動進排水減輕實驗老師工作 | |
控制器 | ||||
PLC控制器 | 臺 | 1 | 1.14路開關量輸入 2. 10路開關量輸出 3.2路模擬量輸入1路模擬量輸出 | |
plc可編程設計與控制虛擬仿真軟件（提供版權證書并現場演示） | 套 | 1 | 本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。 1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。 2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。 3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。 | |
4、實驗內容
特性實驗
水箱單容特性實驗
溫度特性實驗
電動閥流量特性實驗
壓力控制實驗
單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、電動調節閥支路流量控制實驗
3、溫度控制實驗
串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
工控組態軟件組態控制實訓
實時數據庫組態、M圖形動畫、報表、曲線、報警組態、設備通訊組態、腳本程序應用組態等實訓；
常見問題：
1、如果我要購買過程控制實物模型,液位溫度綜合PLC控制模型，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的過程控制實物模型,液位溫度綜合PLC控制模型是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開過程控制實物模型,液位溫度綜合PLC控制模型的發票，您需要提供開票資料。
3、你們的過程控制實物模型,液位溫度綜合PLC控制模型都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文來自網絡，圖片為參考圖片，不代表本站立場，轉載請注明出處：過程控制實物模型,液位溫度綜合PLC控制模型
