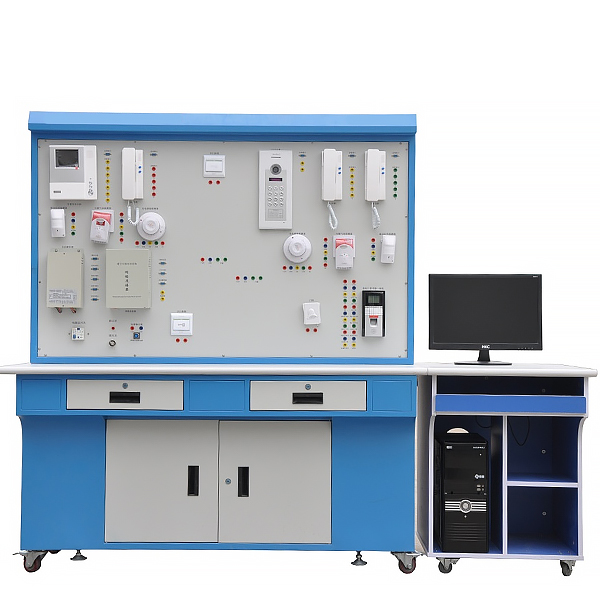

一、系統概述
該系統利用了計算機技術、網絡技術、綜合布線技術，將對講、門禁有機的結合在一起，在統一布局的基礎上，將各功能模塊分立化。系統結構性強，各功能模塊拆卸方便，安裝靈活，可形象靈活地模擬樓宇對講、門禁系統的操作演示、系統設置、線路設計等實訓及實驗內容。系統采用可視對講與非可視對講混裝的多樣化方式，可實現：呼叫、對講、監視、密碼開鎖、刷卡開鎖、刷卡信息，多臺設備之間還可以實現聯網管理。通過該系統的操作學習能讓教學研究人員全面認識、掌握對講門禁系統的各種應用模式，同時也為培養學生技能、研究對講、門禁工程應用提供了良好的教學平臺。
實訓內容的安排上以培養學生的工程概念和實際動手操作能力為重點，實訓內容主要分兩大類：
1．各功能器件的原理認識、工程安裝、實際操作（安裝、調試）類實訓；
2．對講門禁系統檢修、調試、設計類實訓。
二、產品特點
1. 實現了計算機技術、網絡技術、對講與門禁的有機結合
2. 系統開放，接線靈活
3. 具有上位機管理軟件，可以監控實時信息。
三、系統技術指標
1. 輸入電源：AC220V±15%，50HZ
2. 環境溫度：-20℃～+45℃
3. 裝置容量：＜1kVA
4. 安全保護：具有漏電自動保護裝置
四、主要配置與參數
|
序號 |
器材名稱 |
技術參數 |
數量 |
單位 |
|
1 |
彩色可視室外主機 |
ET-366D08-1-ID攝像頭：1/3”CCD攝像頭
攝像頭工作電流：230mA±20mA
掃描頻率：15625Hz 50Hz
頻率響應：300 ~3400Hz ±3db
工作溫度：-40℃～+50℃
安裝尺寸：345X130X40（mm）
安裝方式：鐵門安裝或墻體埋入 |
1 |
臺 |
|
2 |
普通壁掛室內分機 |
ET-366H2工作電壓：5VDC
待機功率：0.36W 最大功率：12W
音頻輸出不失真功率：>5mW
音頻信噪比：>=50dB
工作溫度：-10℃～+50℃
安裝方式：壁掛式安裝 |
1 |
臺 |
|
3 |
主機.安裝盒 |
與主機配套 |
1 |
只 |
|
4 |
管理中心機 |
ET-366G系統總線：5線+視頻線
視頻信號：1Vp_p 75Ω
音頻輸出不失真功率：>5Mw
頻率響應：300~3400Hz±3db
工作電壓：DC15V±10%
工作電流：< 500 mA
工作溫度：-10℃～+50℃
工作濕度：50%～95% |
1 |
臺 |
|
5 |
聯網器 |
工作電壓：DC12V
工作電流：20mA
傳輸距離：200m
產品型號：LWHZHQ
外觀尺寸：86X86X35(mm |
1 |
只 |
|
6 |
層間分配器（4分支） |
配接分機：1-4臺分機
工作電壓：DC12V
工作電流：30mA
傳輸距離：200m
產品型號：LWJMQ
外觀尺寸：86X86X35(mm) |
1 |
只 |
|
7 |
非接觸卡 |
通用 |
1 |
張 |
|
8 |
電插鎖 |
|
1 |
把 |
|
9 |
電源箱 |
ET-366P |
1 |
件 |
|
10 |
彩色可視室內分機 |
ET-366M5顯示器：4/黑白 3.5、4/彩色
工作電壓：18VDC
待機功率：0.36W 最大功率：13W
清 晰 度：橫向380線 縱向450線
音頻輸出不失真功率：>5mW
頻率響應：300 ~3400Hz ±3db
底部旋鈕調整：亮度、對比度/彩色
安裝方式：壁掛式安裝 |
1 |
臺 |
主要配置參數
1.樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
2.單元門口主機
(1) 可實現對單元樓門口的管理，容量250戶，可擴展，帶夜光。
(2) 具有密碼開鎖，ID卡開鎖，與管理中心機視頻通話等功能
(3) ID卡感應距離：＜10cm。
(4) 密碼保護功能。當使用者使用密碼開門，三次嘗試不對時，呼叫管理中心。
(5) 帶IC卡單元門口主機支持住戶卡、巡更卡、管理員卡的分類注冊，可執行刷卡開門和刷卡巡更的操作，最多可以管理900張卡片。
3.管理中心機
(1) 可實現對小區內單元門口主機的管理，具有視頻監控功能。
(2) 具有遠程開鎖功能，可以打開指定單元門口的電控鎖。
（3）采用CAN總線技術聯網，系統穩定，性價比高。
4.用戶分機
用戶分機有非可視用戶分機和可視用戶分機兩種類型，非可視用戶分機具有與單元門口主機通話功能，可視用戶分機具有與單元門口主機通話和視頻兩種功能，同時具有四防區安防報警功能。
5.監控軟件
配備管理軟件,可以實現對單元門口刷卡信息等信息的監控。
6.建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分?jǐn)?shù)界面。
五、實驗內容
實訓一 按線路圖連線
實訓二 對講門禁系統使用情形模擬
實訓三 可視室內機的安裝連接與使用
實訓四 門前機的安裝連接與使用
實訓五 對講室內機的安裝連接與使用
實訓六 室外主機的安裝連接與使用
實訓七 管理中心機的安裝連接與使用
實訓八 上位機軟件的安裝與使用
實訓九 門禁系統操作實訓
實訓十 設計一個應用系統
常見問題：
1、如果我要購買對講及門禁系統實訓裝置,可視門禁對講實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的對講及門禁系統實訓裝置,可視門禁對講實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開對講及門禁系統實訓裝置,可視門禁對講實驗臺的發票，您需要提供開票資料。
3、你們的對講及門禁系統實訓裝置,可視門禁對講實驗臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
