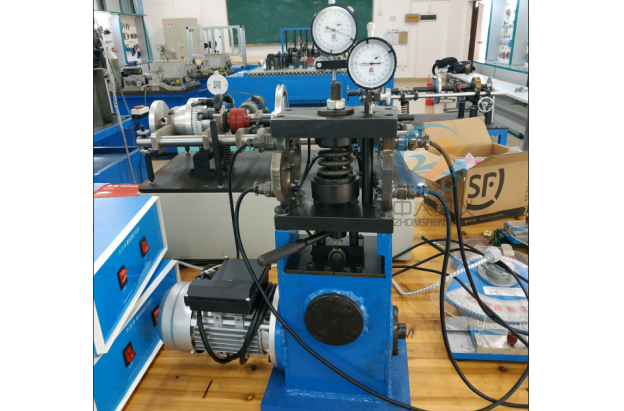

螺栓組及單螺栓聯接靜動態綜合實驗臺
采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
二、性能特點：
1、該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、實驗項目及內容：
1、螺栓組載荷分布及其測試；
2、靜態測試相對剛度變化對螺栓總拉力的影響；
3、動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、電阻應變儀的工作原理及各測量點應變片的組橋方式
本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。
1、單相交流異步電機：90W、N=1400r/min
2、電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、螺栓組實驗螺栓：M12（10個）
4、實驗單螺栓：M16（1個）
5、四路靜動態測試儀：測量范圍：0±30000με
1）零點不平衡：±10000με
2）基本誤差：0.2﹪FS
3）分辨率：1με
4）零點漂移：±2με/4小時、±0.5με/℃
5）測量方式：1/4橋、半橋、全橋
6、外型尺寸：800×350×600mm
五、配置清單：
| 序號 | 圖號 | 名稱 | 數量 | 備注 |
| 1 | 001 | 底座 | 1 | 焊接組件 |
| 2 | 002 | 連接座 | 1 | 焊接組件 |
| 3 | 002-1 | 連接座-底座 | 1 | Q235 |
| 4 | 002-2 | 連接座-前后板 | 2 | Q235 |
| 5 | 002-3 | 連接板-頂板 | 2 | Q235 |
| 6 | 003 | 懸臂 | 1 | 焊接組件 |
| 7 | 003-1 | 懸臂背板 | 1 | Q235 |
| 8 | 003-2 | 懸臂板 | 1 | Q235 |
| 9 | 004 | 加載螺釘 | 1 | 45# |
| 10 | 005 | 加載杠桿 | 1 | 活塞桿 |
| 11 | 006 | 杠桿螺釘 | 2 | 45# |
| 12 | 007 | 銅套螺母 | 1 | 黃銅 |
| 13 | 008 | 傳感器底座 | 1 | Q235 |
| 14 | 009 | 彈性連接塊 | 2 | 尼龍 |
| 15 | 010 | 補償片安裝片 | 2 | 不銹鋼 |
| 16 | 011 | 傳感器壓頭螺釘 | 1 | Q235 |
| 17 | 012 | 中間實驗螺栓 | 10 | 45# |
| 18 | 013 | 偏心輪軸 | 1 | 45# |
| 19 | 014 | 偏心輪 | 1 | 45# |
| 20 | 015 | 偏心輪隔套 | 1 | 45# |
| 21 | 016 | 盲孔端蓋 | 1 | Q235 |
| 22 | 017 | 通孔端蓋 | 1 | Q235 |
| 23 | 018 | 大帶輪-SPZ | 1 | Q235 |
| 24 | 019 | 電機帶輪-SPZ | 1 | Q235 |
| 25 | 020 | 頂桿導向板 | 2 | Q235 |
| 26 | 021 | 挺桿支座 | 1 | Q235 |
| 27 | 022 | 小銷軸 | 1 | 45# |
| 28 | 023 | 挺桿 | 2 | 45# |
| 29 | 024 | 彈簧下支座 | 1 | 45# |
| 30 | 025 | 彈簧 | 1 | 60Si2Mn（外購件） |
| 31 | 026 | 八角環 | 2 | 55Si2Mn |
| 32 | 027 | 彈簧上支座 | 1 | 45# |
| 33 | 028 | 錐塞 | 2 | 45# |
| 34 | 029 | 表夾桿 | 1 | Q235 |
| 35 | 030 | 表夾 | 2 | 鋁合金 |
| 36 | 031 | 夾緊螺釘 | 4 | 45# |
| 37 | 032 | 彈性墊圈 | 1 | 45# |
| 38 | 033 | 厚螺母 | 1 | 標準件 |
| 39 | 034 | 空心試驗螺栓 | 1 | 45# |
| 40 | 035 | 小螺桿 | 1 | 45# |
| 41 | 036 | 下聯接板 | 1 | Q235 |
| 42 | 037 | 上聯接板 | 1 | Q235 |
| 43 | 內六角圓柱頭螺釘 | M6×35(發黑) | 8 | 標準件 |
| 44 | 內六角圓柱頭螺釘 | M10×30(發黑) | 4 | 標準件 |
| 45 | 內六角圓柱頭螺釘 | M6×15(發黑) | 9 | 標準件 |
| 46 | 內六角圓柱頭螺釘 | M6×20(發黑) | 4 | 標準件 |
| 47 | 內六角圓柱頭螺釘 | M12×20(發黑) | 4 | 標準件 |
| 48 | 內六角圓柱頭螺釘 | M8×20(鍍白鋅) | 2 | 標準件 |
| 49 | 內六角圓柱頭螺釘 | M8×10(鍍白鋅) | 1 | 標準件 |
| 50 | 內六角圓柱頭螺釘 | M8×40(發黑) | 4 | 標準件 |
| 51 | 內六角圓柱頭螺釘 | M8×25(發黑) | 4 | 標準件 |
| 52 | 電機 | J110ZYT152-PX25-A3 | 1 | 博山新微電機 |
| 53 | 軸用A型擋圈 | φ10 | 2 | 標準件 |
| 54 | 螺母 | M12 | 10 | 標準件 |
| 55 | 手輪 | d=12、D=250 | 1 | 五金件 |
| 56 | 百分表 | 量程：0-10MM | 2 | 標準件 |
| 57 | 稱重型傳感器（MS-1） | 0-500KG | 1 | 外購件 |
| 58 | V型帶 | SPZ型（帶長L=675） | 1 | 外購件 |
| 59 | 深溝球軸承 | 型號6205 | 2 | 標準件 |
| 60 | 深溝球軸承 | 型號6200 | 2 | 標準件 |
| 61 | 工具 | 十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 | 1套 | 外購件 |
| 62 | 應變片 | 應變片及接線端 | 各11 | 外購件 |
| 63 | 合格證 | 1 | 上海 | |
| 64 | 控制盒 | 單片機 | 1 | 上海 |
| 65 | 電源線 | 1 | 外購件 | |
| 66 | 產品說明書 | 1 | 上海 | |
| 67 | 裝箱單 | 1 | 上海 |
