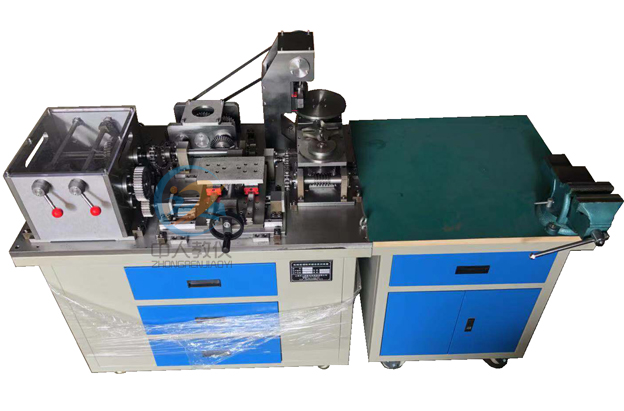

機械裝調實驗室設備,機械裝調系統實訓臺
1、采用臺式結構，該實訓裝置采用工業級元器件，性能穩定可靠，可大大縮短學生參加工作后熟悉工業現場的時間。
2、可進行帶傳動、鏈傳動、齒輪傳動、潤滑、軸同心度調整、軸承、滾珠絲杠、密封墊和密封圈、離合器及制動器等項目實訓。
3、包括各種皮帶輪、鏈輪、齒輪、傳動帶、單排和多排傳動鏈、多種聯軸器、軸、軸承、滾珠絲杠、離合器及制動等。該實訓設備包括了工業生產中廣為應用的傳動結構元器件，種類齊全，采用模塊化設計，使用方便靈活。
遵循循序漸進、由低到高的原則，該實訓設備可進行以下四個不同階段的教學和實訓：
第一階段：速度及扭矩測量、機械效率、軸和帶座軸承的使用、軸對中及彈性聯軸器的使用、平帶的安裝及張力調整、平帶輪的安裝與調整、帶傳動速度、扭矩和傳動比 、鏈條及鏈輪的安裝及張力調整、鏈傳動速度、扭矩和傳動比，齒輪安裝及調整、齒輪傳動速度、扭矩和傳動比、齒輪組。
第二階段：三角帶及鋸齒狀邊緣三角帶、多楔帶傳動 、普通同步帶及大扭矩同步帶傳動、多排滾子鏈及齒形鏈傳動、鏈輪、惰輪、凸緣聯軸器、齒式聯軸器、鏈條聯軸器、蛇形彈簧聯軸器、萬向聯軸器、百分表的使用、帶座軸承潤滑、鏈潤滑。
第三階段：斜齒圓柱齒輪傳動、蝸輪蝸桿傳動、齒輪箱、滑動軸承、深溝球軸承、角接觸球軸承滾軸、滾子軸承、軸承潤滑、密封墊、O型密封圈、唇形密封圈、機械密封。
第四階段：單向滾針離合器、扭矩限制器、電磁離合器、電磁制動器、滾珠絲杠、滾珠絲杠導程和傳動比、直線軸承、故障排除和維修。
二、主要組成：
本設備由通用工作臺及面板支架、由工業鋁型材組成的使用T型槽螺母進行安裝的安裝件以及各實訓模塊組成，各實訓模塊不用時可存放到通用工作臺中，使用時取出進行裝配調整，使用方便，配置靈活，能滿足不同階段學生教學實訓任務的需要。
三、實訓模塊：
1、普朗尼制動模塊：包括普朗尼制動裝置及制動輪、彈簧測力計等。
2、電機組模塊：包括一個固定速度電機（220V,50Hz,0.25kW）及變速電機(220V,50Hz,40W)，均帶安裝底座
3、軸和聯軸器模塊:包括套筒聯軸器、十字滑塊聯軸器、一套軸以及存放零部件的面板，面板上有安裝固定件及零部件標志；
4、帶座軸承模塊：包括3組帶座軸承以及存放零部件的面板，面板上有安裝固定件及零部件標志；
5、帶傳動模塊1：包括3個帶輪及1根三角帶以及存放零部件的面板，面板上有安裝固定件及零部件標志；
6、鏈傳動模塊1：包括3個鏈輪以及2套鏈條、截鏈器以及存放零部件的面板，面板上有安裝固定件及零部件標志；
7、齒輪傳動模塊1：包括6個直齒輪以及存放零部件的面板，面板上有安裝固定件及零部件標志；
8、帶傳動模塊2：包括單槽的三角帶輪、雙槽的三角帶輪、普通同步帶輪、變速帶輪、大扭矩同步帶輪和惰輪以及兩塊存放零部件的面板，面板上有安裝固定件及零部件標志；
9、鏈傳動模塊2：包括雙排滾子鏈輪、、齒形鏈輪、雙排滾子鏈條、齒形鏈條以及存放零部件的面板，面板上有安裝固定件及零部件標志；
10、軸對中和聯軸器模塊：包括齒式聯軸器、凸緣聯軸器、彈性聯軸器、鏈條聯軸器、蛇形彈簧聯軸器、萬向聯軸器等以及存放零部件的面板，面板上有安裝固定件及零部件標志；
11、潤滑模塊：包括潤滑脂油槍和潤滑油油槍、粘度計和溫度計等以及潤滑油和潤滑脂；
12、齒輪傳動模塊2：包括斜齒輪、錐齒輪、蝸輪和蝸桿、擋圈、襯套、推力球軸承等以及存放零部件的面板，面板上有安裝固定件及零部件標志；
13、軸承模塊：包括多種球軸承、滾子軸承以及軸承安裝、拆卸、潤滑工具以及兩塊存放零部件的面板，面板上有安裝固定件及零部件標志；
14、密封墊和密封圈模塊：包括O型圈、唇形密封圈、密封墊材料、機械密封等以及存放零部件的面板，面板上有安裝固定件及零部件標志；
15、離合器和制動器模塊：包括電磁離合和制動器組件、扭矩限制器、圓錐離合器及附件以及存放零部件的面板，面板上有安裝固定件及零部件標志；
16、滾珠絲杠和直線軸承模塊：包括滾珠絲杠、滾珠絲杠螺母、直線軸承、軸等以及兩塊用于存放零部件的面板，面板上有安裝固定件及零部件標志。
17、振動測量模塊：測振儀及附件
18、測試測量包
19、標準件包
20、易損件包
21、工具包
