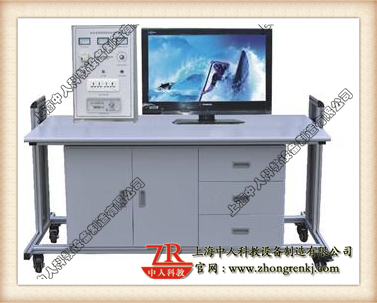

液晶電視維修技能實訓考核裝置（32寸液晶）

中人教儀廠專業生產液晶電視維修技能實訓考核裝置,電視機維修教學設備，我們生產的液晶電視維修技能實訓考核裝置,電視機維修教學設備以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對液晶電視維修技能實訓考核裝置,電視機維修教學設備進行維修。

ZRJD-YJD液晶電視維修技能實訓考核裝置（32寸液晶）是上海中人教儀所研發的家用電器實訓實驗考核裝置系列的產品之一，該產品是按照職業教育的教學和實訓要求而研發的產品。

一、液晶電視維修技能實訓考核裝置,電視機維修教學設備 產品概述:

"液晶電視維修技能實訓考核裝置,電視機維修教學設備"是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

二、液晶電視維修技能實訓考核裝置,電視機維修教學設備系統組成

1、控制及交流電源部分

（1）提供單相交流電源、線間直接短路自動保護裝置。控制實訓臺工作電源。

（2）提供～220V插座1只，為外部儀器提供工作電源。

2、直流電源部分

（1）開關電源：+5V，+24V、12V 。

（2）彩色電視信號發生器：采用大規模可編程邏輯控制器和具有像素級算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K.
 ( 3)顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵  ,12級階梯 ,  十字中心及顯示幅值  , 四階棋盤 , 彩色棋盤.

三、液晶電視維修技能實訓考核裝置,電視機維修教學設備技術性能
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：160cm×80cm×135.5cm


四.液晶電視維修技能實訓考核裝置,電視機維修教學設備智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能


五、液晶電視維修技能實訓考核裝置,電視機維修教學設備液晶電視技術指標:

 1.顯示器尺寸：32寸；

 2.對比度：400：1；

 3.分辨率：1920×1080；

4.反應時間：<16 ms；

5.屏幕亮度：500cd/㎡；

6.視角：178度；

7.屏幕比例：16∶9；

8.制式：NTSC/PAL/SECAM；

9.輸入：YPbPr；VGA；HDMI；AV；USB

10.工作電源：AC220V±10%-50Hz；

11.環境溫度：5℃～35℃；

12.相對濕度：≤85%（25℃）；

13.整機功耗：＜100W；

.信號輸入：射頻48MHz-470MHz；

六．液晶電視維修技能實訓考核裝置,電視機維修教學設備實訓功能

1、認 識 液 晶 電 視 的 內 部 結 構 ；

2、認識液晶電視中各主要元器件的基本結構；

3、理解液晶電視中各主要元器件的基本工作原理；

4、認識液晶電視各主要單元電路的組成；

5  理解液晶電視各主要單元電路的工作原理；

6、認識液晶顯示屏的組成及工作原理；

7、認識主要IC的功能及原理；

8、工廠菜單的進入方法及調試；

9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；

11、三無故障現象的檢測與處理；

12、搖控指示燈亮，三無故障現象的檢修指導；

13、屏亮，有聲音，無圖像故障現象的檢測與處理；

14、屏亮，無聲音，無圖像故障現象的檢修指導；

15、聲音正常，黑屏故障現象的檢測與處理；

16、無伴音，圖像正常故障現象的檢測與處理；

17、按鍵無反應故障現象的檢測與處理

18、遙控無反應故障現象的檢測與處理；

19、不能讀U盤故障現象的檢修指導；

20、AV圖像正常，無聲音故障現象的檢修指導；

21、白屏故障現象的檢修指導；

22、圖像偏色或缺色故障現象的檢修指導；

23、花屏故障現象的檢修指導；

24、接入VGA后無信號故障現象的檢修指導；

25、指示燈不亮故障現象的檢修指導；

26、一側喇叭無聲音故障現象的檢測與處理；

27、無彩色故障現象的檢修指導；

28、液晶屏點屏方法；

29、液晶屏接口定義；

30、整機裝配；
31、電子調諧器的測量與分析

32、視頻信號處理流程測量與分析

33、音頻信號處理流程與分析

34、AD模數轉換控制測量與分析

35、開關穩壓電路測量與分析

36、逆變器背光驅動電路測量與分析

七．液晶電視維修技能實訓考核裝置,電視機維修教學設備配置（每臺配置）

請知悉：如液晶電視維修技能實訓考核裝置,電視機維修教學設備涉及到PLC、電氣元件、液壓氣動元件、變頻器、觸摸屏等，可選用其他品牌。如果您對液晶電視維修技能實訓考核裝置,電視機維修教學設備比較滿意，您可以致電咨詢我們相關的實訓室建設方案和相關產品推薦。廠家，在購買液晶電視維修技能實訓考核裝置,電視機維修教學設備時，我們都贈送1年的免費質保期。
