新能源汽車網絡系統示教實驗臺

新能源汽車互聯網系統示教實驗臺,電機維修及檢驗測量試驗實驗臺

設備簡介

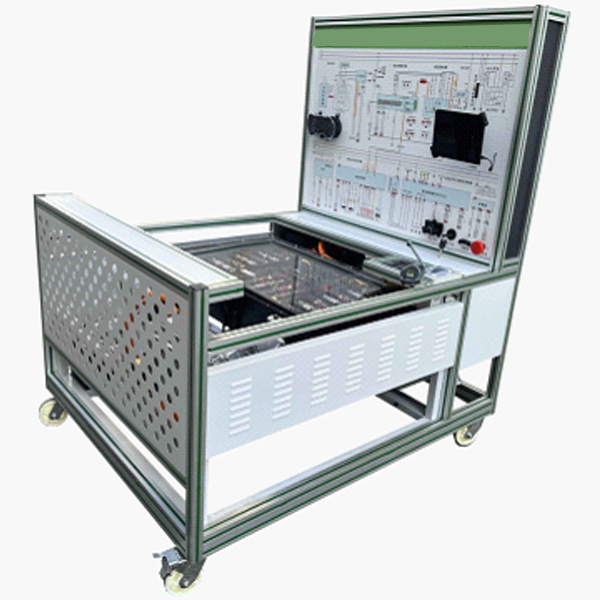

選用國產主流新能源純電動車零部位件，功能和控制方法與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部位件之間的連接控制關系、裝配位置和運行功能數值，以及高壓系統安全注意事項，培養學生對新能源電驅動系統故障解析和處置整理能力，適用來各院校新能源驅動傳動課程教學和維修實驗設備。
功能特別點
1.真實可運行的新能源電驅動傳動系統含有概括，充分展示各主要零部位件含有概括構造和邏輯控制關系。
2.各主要部位件裝配在平臺上，電氣連接方法與實車相同，可以便利拆卸，讓學生在拆卸裝配連線過程掌控把握系統零部位件拆卸裝配要點和安全保護；
3.傳動軸輸出端加裝磁粉限限限制動作作作器，模仿車輛負載系統，經過調動兩端負載大小，真實再現電驅動傳動系統不一樣工況下（啟動、加快速度、勻速、減慢速度、停車、爬坡等）電流（A）（A）（A）和電壓（V）（V）（V）等功能數值改變規律。
4.動力電池包設定有機械維修開關，拔出機械維修開關后，可以打開上蓋查看；高壓電器連接器均應用國標設備，功能可靠。
5.動力電池包半透明設計，內置LED排燈照明，便利學生查看電池內部構造。
6.真實的機械齒輪傳動和剎車系統，查看限限限制動作作作能量回饋電流（A）（A）（A）改變，掌控把握限限限制動作作作能量回收概念。
7.設備帶電動真空助力液壓限限限制動作作作系統，開關信號經過壓力傳感器智能控制真空泵作業。
8.設備配備裝備裝備裝備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9.實驗臺配備裝備裝備裝備有限限限制動作作作器防護罩等安全保護裝置。
10.UV平實操實操操作面板噴繪實操實操操作面板完整顯露電驅動傳動系統作業原理圖，而而而且裝配檢驗測量試驗端子，借助萬用表和示波儀，就地就地就地實時檢驗測量試驗各種狀態下功能數值改變。
11.設備由位移臺架和實操實操操作面板含有概括，平臺水平放置，裝配主要零部位件；設備下部裝配4個腳輪，位移靈活，同時腳輪帶自鎖裝置，可以固定位置。
12.設備檢驗測量試驗實操實操操作面板正前方底座上配備裝備裝備有臺面，便利放置圖紙文檔實驗指導書、檢驗測量試驗儀表器具等。




新能源汽車互聯網系統示教實驗臺,電機維修及檢驗測量試驗實驗臺

一、基礎簡介

本裝置是實行一相電容運行異步電機和三相鼠籠異步電機的拆除、重繞、組裝、維修和電機出 廠檢驗測量試驗（含有概括部分型式試驗）的技能實驗平臺，可對學生在電機拆除、重繞、組裝及檢修方面實行技能實驗。適 用來機電一體化、自動化及相關電氣專業的《電機制造工序技藝》《電機維修》《電機測量試驗》等課程，集合機械工業出版社和中國勞動保障部《國家職業標準—維修電工》《職業技能鑒定培訓教學圖紙文檔實驗指導書及實驗指導書—維修電工》等相關內容，同時 可作為初級、中級、**維修電工的等級考核與鑒定的設備。

二、技術功能數值

1、寫入電壓（V）（V）（V）：三相四線制～380V±10% 50Hz

2、作業環境：環境溫度（℃）（℃）（℃）界限為-5～＋40℃ 相對溫度（℃）（℃）（℃）＜85%25℃）

3、裝置容量（KV）（KV）（KV）：＜1.5KVA

4、外觀尺寸：1600mm×750mm×1500mm，

5、外觀：設計合理，美觀大方

6、材料：應用鋼鐵材料，耐磨損損損損，防生銹。

三、裝置的配備裝備裝備裝備

1、電源控制屏 控制屏為鋼制雙層亞光密紋噴塑構造

2、實驗桌 實驗桌為鋁木構造。為了便利繞線和實驗室的管理，手搖式電子計數線繞機固定在桌面上。

3、主控功能板

1）三相四線電源寫入，經漏電保護器和總開關，由接觸器經過起、停按鈕實行實操，并設定有急停控制按鈕。

2）控制屏上有數字式交流ACACAC電壓（V）（V）（V）表一只，經過波段開關變換可以查看相間電網電壓（V）（V）（V）。

3）三相可調交流ACACAC電源，經過 1.5KVA 三相同軸自耦調壓器實行調壓，可輸出三相 0～450V 及一相 0～250V 可調電壓（V）（V）（V）。

4）直線DC電源部分： 220V/0.5A 直線DC電源一組，還有短路保護功能。 0～250V 可調直線DC高壓電源一組，帶有過壓保護及短路保護功能。

5）提供直線DC數字電壓（V）（V）（V）表一只：測量界限 0～300V，分 2V、20V、300V 四檔，直鍵開關變換，三位半顯露，寫入阻抗為 10MΩ，精確度為 0.5 級，設定有超測量界限報警、指示等功能，能夠直接測量直線DC電樞電源電壓（V）（V）（V）及外測電壓（V）（V）（V）。
