?中人教儀電力電拖實訓室配置方案

可培養我們理論聯系實際的能力，提高分析問題和解決問題的能力，增強了獨立工作能力。通過電力拖動的實訓，來進一步掌握常用電拖工具的使用，識別低壓電器及電工材料，安裝簡單的電氣線路，并了解電力拖動的工作原理，增強安全用電意識，掌握電器元件的結構、工作原理及在電路中的作用。學會讀電氣控制線路圖，并能熟練的分析各種控制電路的工作原路，掌握電氣圖裝接電路的技能和工藝要求，學會利用萬用表檢查電氣元件、主電路、控制電路的方法并根據檢查結果排除故障。

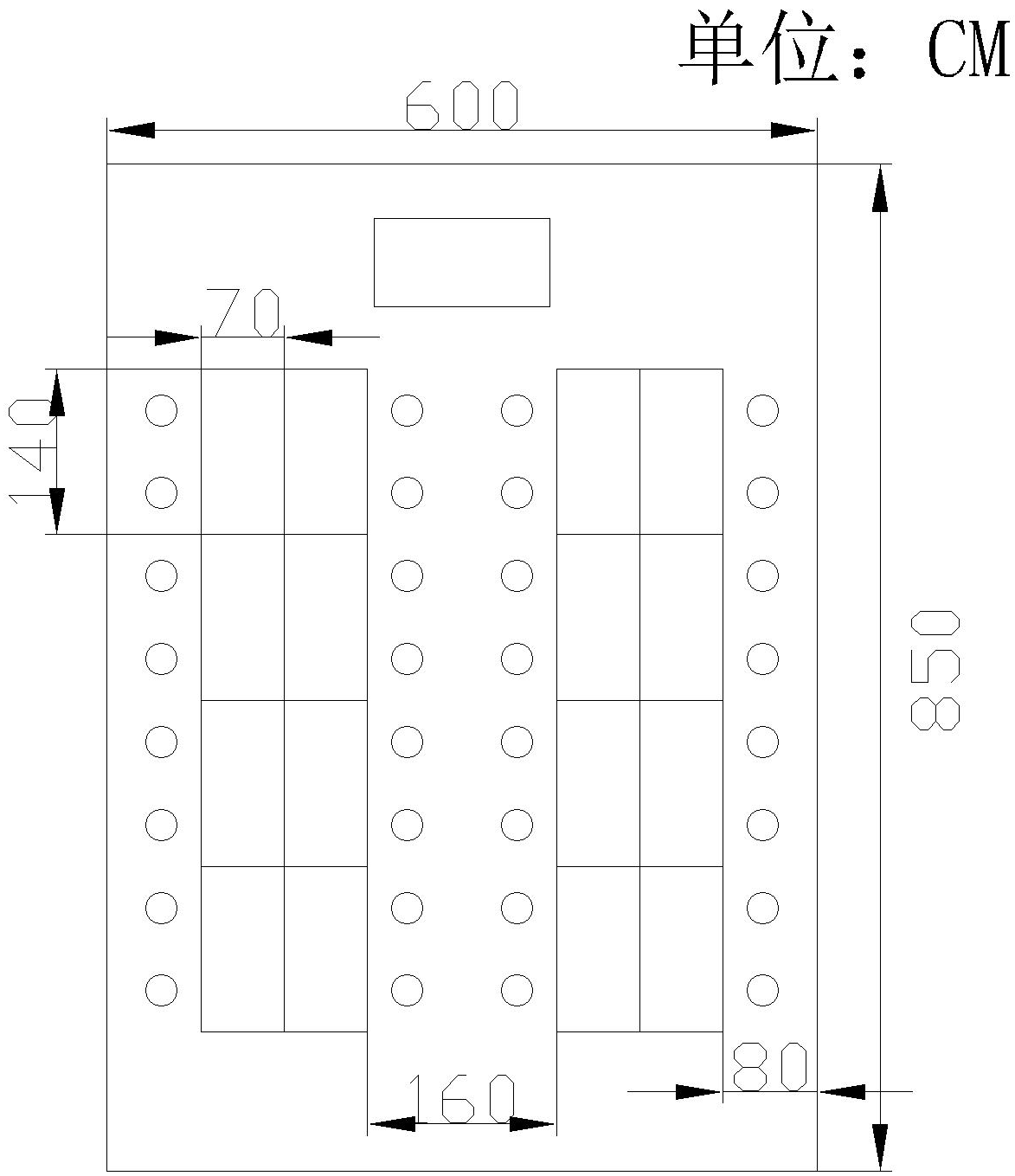

 實訓室設計圖：

產品參數：

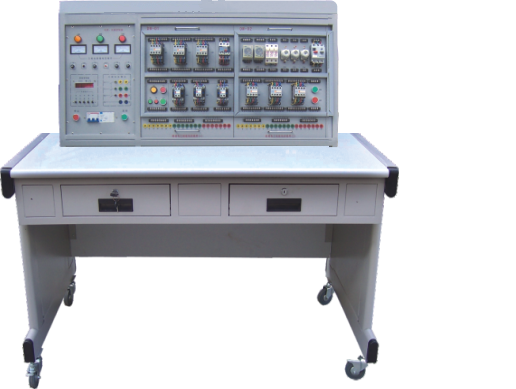

ZRTDT-183B 通用電拖實訓考核裝置

為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

一、特點：

 1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如PLC或變頻調速，實訓的內容具有典型性、實用性。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：140cm×70cm×168cm

三、裝置配備

（一）電源控制屏

    控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。

（三）實訓組件

1、DW-71 電力拖動培訓組件（一）

2、DW-72 電力拖動培訓組件（二）

3、DW-73 電力拖動培訓組件（三）

4、三相異步電動機  380V  Y/△接法，帶離心開關  2臺

（四）學生臺配用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實物件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

（五）教師臺配電拖仿真軟件

端子列表接線模式下彈出的端子列表是顯示當前已接線的端子，且使用鼠標點擊某個端子時，端子列表會單獨顯示與該端子相連接的其他端子，同時在三維場景對應連接模型也會有閃爍提示。國標圖紙各個單元實驗配備根據國家標準《GB/T 6988.3—1997電氣技術用文件的編制第3部分:接線圖和接線表》的2D電路圖紙、PLC接線圖紙、PLC原理圖紙、氣動原理圖紙、液動原理圖紙以及PLC的IO分配表。電路仿真對電路中2種電壓（直流電以及交流電），以及2或以上等級的電壓值（OV、24V、220V）進行模擬，效果主要體現在萬用表上，使用萬用表即可測量每段電路的電壓值。萬用表系統配備一個萬用表，該萬用表可對電路進行測量，萬用表支持直流和交流兩種檔位，且分別有毫伏(mV)、伏（V）、千伏（kV）3個檔位；萬用表配備的兩只表筆（一支紅表筆與一支黑表筆）在使用前，需要將表筆插放至對應的孔；測量時，三維場景中也會出現對應表筆的三維模型。5、零件復位將項目中的3D模型恢復至系統默認狀態，從而解決用戶在操作時導致的誤操作問題。

 四、實訓項目
