電梯電氣安裝與調試實訓考核裝置

ZRDT-DQ電梯電氣安裝與調試實訓考核裝置是采用真實的電梯總電源箱和微機控制柜等器件的電梯實訓室設備之一，專門為培訓機構培訓電梯維修方面的專業人才而研發出來的。...

產品用途

產品詳情

中人教儀廠專業生產電梯電氣安裝與調試實訓考核裝置，我們生產的電梯電氣安裝與調試實訓考核裝置以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對電梯電氣安裝與調試實訓考核裝置進行維修。

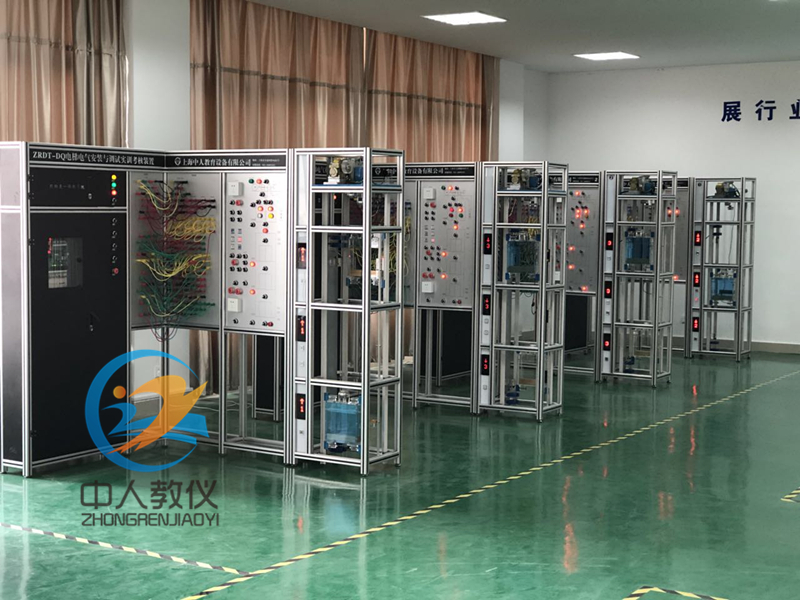

ZRDT-DQ電梯電氣安裝與調試實訓考核裝置

電梯電氣安裝與調試實訓考核裝置是采用真實的電梯總電源箱和微機控制柜等器件的電梯實訓室設備之一，專門為培訓機構培訓電梯維修方面的專業人才而研發出來的。

一、ZRDT-DQ電梯電氣安裝與調試實訓考核裝置概述

本裝置是根據當前真實電梯電氣的安調和維保需求而開發的一種電梯電氣實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

本裝置采用真實的電梯總電源箱和微機控制柜成套機房設備，曳引機組及三層井道電氣器件均采用模擬的形式，學生借助電梯電氣圖對這兩個部分進行安全型插線連接，通過模擬運行檢驗連接的正確性與排除出現的故障，使學生能夠在本裝置上初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修的技能，為真實電梯電氣的安調與維保打下基礎。

二、ZRDT-DQ電梯電氣安裝與調試實訓考核裝置特點

1.采用了“L”形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局；

2.采用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；；

3.采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；

4.采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。

三、ZRDT-DQ電梯電氣安裝與調試實訓考核裝置技術參數

1.電源輸入：三相五線 AC380V 50Hz；

2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3.整機功耗：≤0.75KW；

4.整機重量：≤150KG；外形尺寸：1570mm×1140mm×2000mm（長×寬×高）。

四、ZRDT-DQ電梯電氣安裝與調試實訓考核裝置配置清單

序號	名稱	數量	單位	備注
1	支架	1	臺	高級鋁型材
2	總電源箱	1	臺	斷路器、空氣開關、指示燈、照明開關及插座等
3	微機控制柜	1	臺	一體化控制器（NICE1000）、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、制動電阻、端子排、上下行按鈕、急停及檢修開關等
4	安全型插線端子板	2	塊
5	外呼梯顯示板	3	塊
6	曳引機組模擬器件	1	套	三相異步電動機與編碼器
7	井道模擬器件	1	套	上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關
8	底坑模擬器件	1	套	張緊輪與照明開關，照明燈，插座
9	樓層模擬器件	3	套	門鎖、消防及鎖梯開關，上下呼梯按鈕
10	機房模擬器件	1	套	限速器與盤車開關
11	轎廂模擬器件	1	套	照明燈，風扇及光幕
12	轎廂操縱箱模擬器件	1	套	開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關
13	轎頂控制箱模擬器件	1	套	上下行與共用按鈕，急停、檢修及照明開關，照明燈，插座
14	運行狀態指示	1	套	開關門、啟動及制動
15	安全型插線	1	套
16	電氣檢修工具	1	套	萬用表與電筆等
17	隨機資料	1	份	實訓指導書與相關圖紙等

五、ZRDT-DQ電梯電氣安裝與調試實訓考核裝置實訓項目

1.電梯電氣照明回路的連接與調試；

2.電梯電氣主控回路的連接與調試；

3.電梯電氣安全回路的連接與調試；

4.電梯曳引機組的連接與調試；

5.電梯一體化控制器故障碼的查詢與檢修。

站內鏈接：ZRJX-JC機構創新設計組合搭接實訓裝置

請知悉：如電梯電氣安裝與調試實訓考核裝置涉及到PLC、電氣元件、液壓氣動元件、變頻器、觸摸屏等，可選用其他品牌。如果您對電梯電氣安裝與調試實訓考核裝置比較滿意，您可以致電咨詢我們相關的實訓室建設方案和相關產品推薦。廠家，在購買電梯電氣安裝與調試實訓考核裝置時，我們都贈送1年的免費質保期。
